5.10.22 料盘单元 -LTC 驱动部的加油
〈TZ1/TZ2 轴滚珠丝杆〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆下来。( 详细请参考 「4.8 料盘单元 -LTC 的拆除、安装」)
2. 请拆除料盘单元 -LTC 的盖罩。( 详细请参考 「7.20 拆下料盘单元 -LTC 盖板」)
3. 请拆除左侧面的盖罩。
4. 用清洁的布，擦去 TZ 轴滚珠丝杆的污垢。

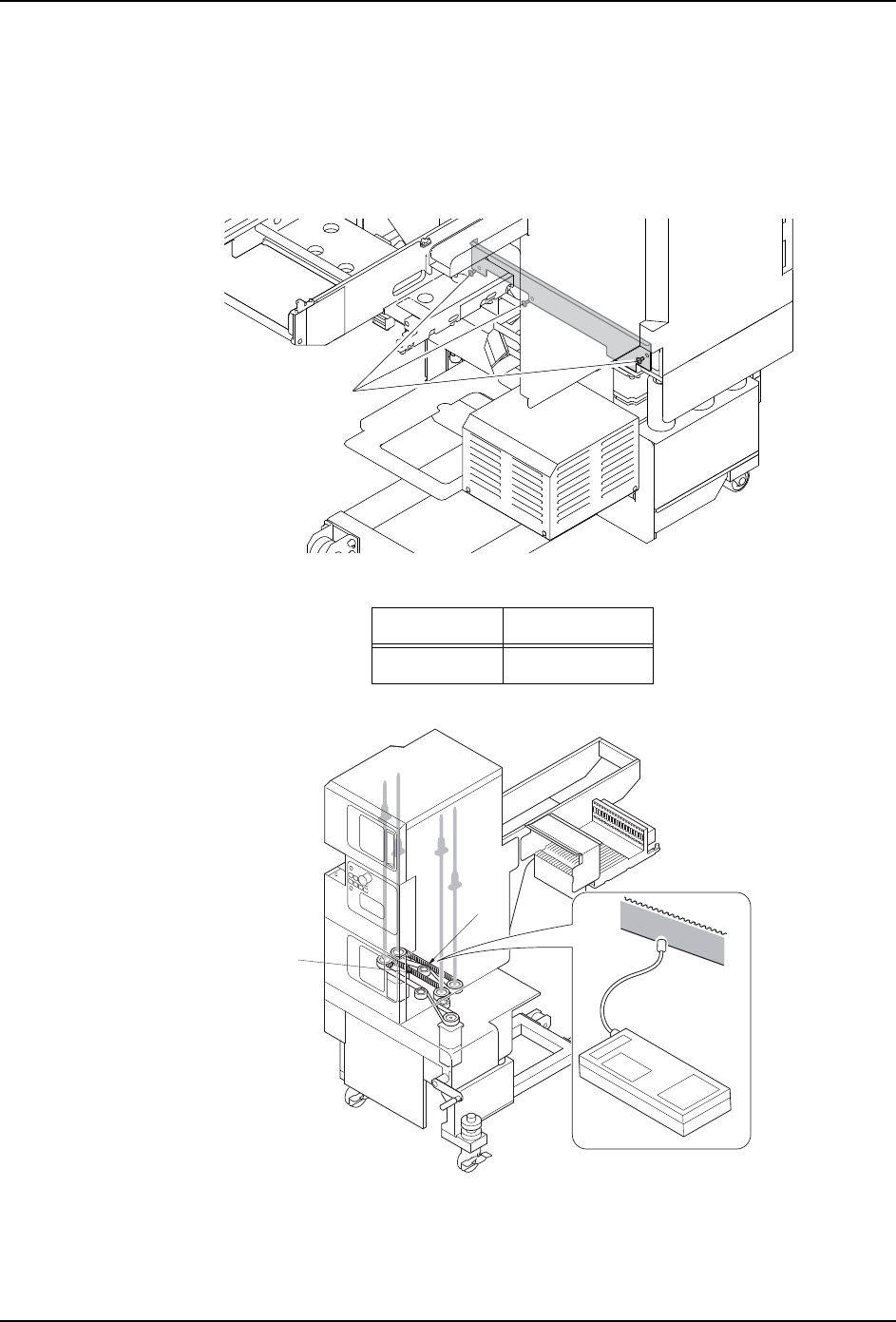

5. 用润滑油枪对 TZ 轴滚珠丝杆的吸嘴各加 0.5cc 的 Daphne Exponex No.2。
6. 用清洁的布，擦去渗出的多余的润滑油。
7. 请安装料盘单元 -LTC 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴滚珠丝杆 0.5
30MEC-0580a
0.88 Nm
01MEC-0510
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 291
〈升降部齿轮〉
备注 )Fuji 润滑油枪套件的润滑油枪 1 次喷射量约 0.6cc。请作为加油的参考值。
1. 将料盘单元 -LTC 从模组上拆下来。( 详细请参考 「4.8 料盘单元 -LTC 的拆除、安装」)
2. 请拆除料盘单元 -LTC 的盖罩 ( 右侧、左侧 )。( 详细请参考 「7.20 拆下料盘单元 -LTC
盖板」)
3. 用清洁的布，擦去料盘箱部齿轮的污垢。
4. 取 0.92cc 的 Daphne Exponex No.2 到毛刷上。
5. 请用刷子对升降部的齿轮均匀地涂敷润滑油。
6. 用手动旋转手柄数次，使润滑油循环。
7. 用清洁的布，擦去渗出的多余的润滑油。
8. 请安装料盘单元 -LTC 的盖罩。
润滑油 加油处 加油量 （cc）
Daphne Exponex No.2( 出光 ) 料盘箱部齿轮 0.92
