MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 295 〈TY 轴皮带张力 ( 驱动部 )〉 1. 请测定皮带的张力。确认皮带中央的测定 值在规定值内。 2. 测定值超过上述的范围时请用以下方法调 整皮带张力。 3. 请拧松马达 BKT 的固定螺栓和调整螺栓的固定螺母。 4. 请旋转调整螺栓，调整传送带张力使其达 到规定数值。 5. 请拧紧马达 BKT 的固定螺栓和调整螺栓的固定螺母。 6. 请再次测定传送带张力…
5. 预防保养 MEC-NXT3-004S0
294 NXT III 机械手册

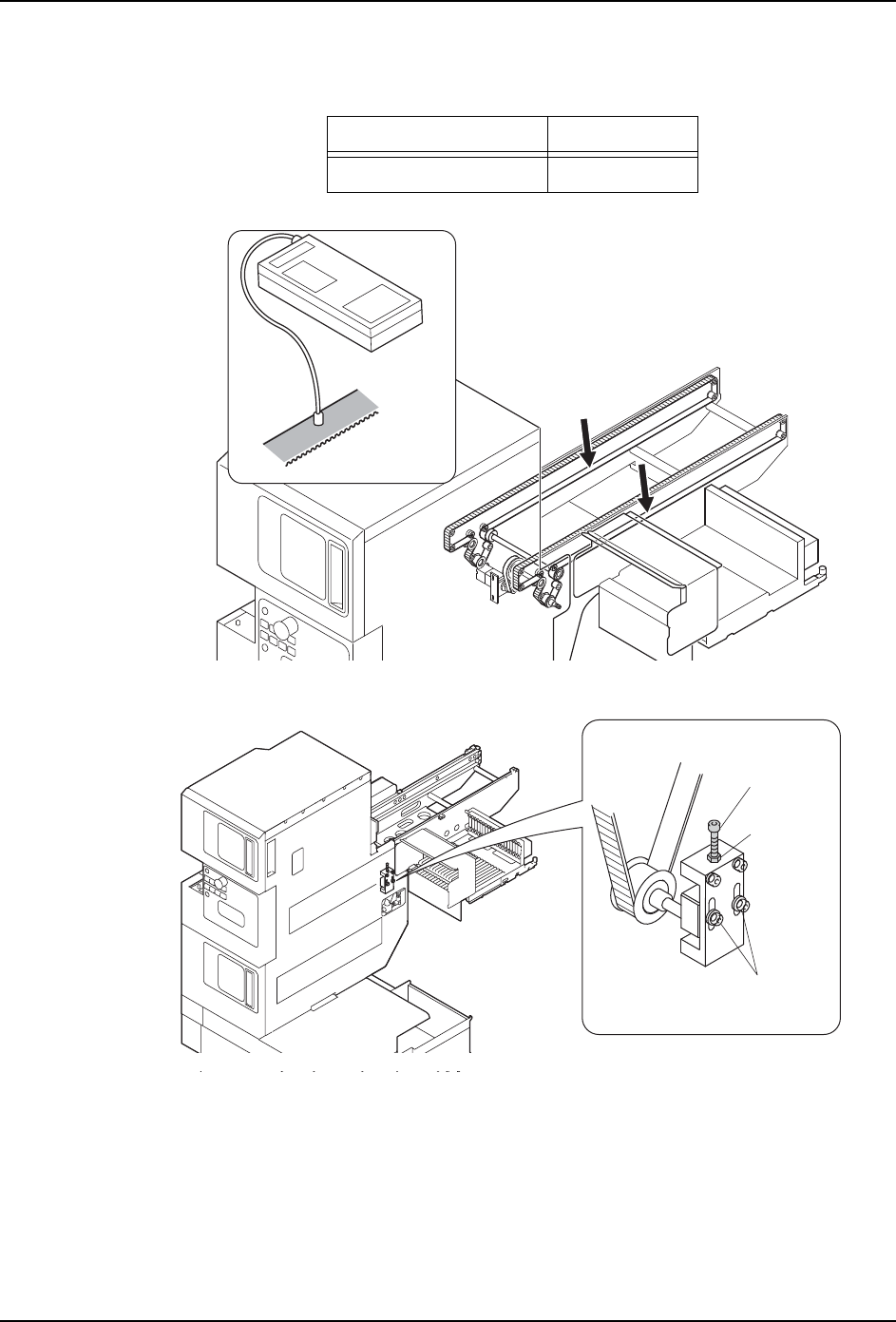

〈TY 轴皮带张力 ( 往返搬运轨道 )〉
1. 请测定两皮带的张力。确认在跨距最长的皮带中央的测定值两者都是在规定范围内。
2. 测定值超过上述的范围时请用以下方法调整皮带张力。
3. 请拆除料盘单元 - LTC 的侧盖罩 ( 右侧 )。（详细参照 「7.20 拆下料盘单元 -LTC 盖
板」。）
4. 请拧松张力轮的固定螺栓和调整螺栓的固定螺母。
5. 请旋转调整螺栓，调整传送带张力使其达到规定数值。
6. 请拧紧张力轮 BKT 的固定螺栓和调整螺栓的固定螺母。
7. 请再次测定传送带张力后确认在公差范围内。
皮带张力 规定值 （Hz）
TY 轴 （往返搬运轨道） 37 ～ 40
01MEC-0514
01MEC-1213Sa
䬷ᇐ㷰∃
ᕖ㍝䖤
䈹᮪㷰ṉ
രᇐ㷰ṉ
1P
1P
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 295
〈TY 轴皮带张力 ( 驱动部 )〉
1. 请测定皮带的张力。确认皮带中央的测定值在规定值内。
2. 测定值超过上述的范围时请用以下方法调整皮带张力。
3. 请拧松马达 BKT 的固定螺栓和调整螺栓的固定螺母。
4. 请旋转调整螺栓，调整传送带张力使其达到规定数值。
5. 请拧紧马达 BKT 的固定螺栓和调整螺栓的固定螺母。
6. 请再次测定传送带张力后确认在公差范围内。
皮带张力 规定值 （Hz）
TY 轴 （驱动部） 344 ～ 379
01MEC-0516
Tray unit-LTC
01MEC-0517Sa
Tray unit-LTC
䈹᮪㷰ṉ
䬷ᇐ㷰∃
രᇐ㷰ṉ
1P
1P
5. 预防保养 MEC-NXT3-004S0
296 NXT III 机械手册
5.10.24 料盘单元 -LTC 料盘托架背面胶片的检查 · 更换
料盘托架背面胶片的确认
1. 请准备确认的料盘托架。
2. 胶片贴在料盘托架背面。请确认胶片表面是否有剥落、破损等。如果胶片表面有剥落、
破损等，请贴换胶片。
3. 请确认全部的料盘托架。
料盘托架背面胶片的更换
如果料盘托架背面的胶片表面有剥落、破损等，请贴换胶片。
1. 请将料盘托架反转、剥下更换的胶片。
2. 请使用脱脂剂等，擦去粘贴胶片的表面的污垢和油迹。
3. 请剥下胶片背面的衬纸，把下图的位置做为基准，将胶片粘贴在料盘托架背面。
注意 )请在粘贴胶片时不要让气泡和异物进入。使用平板等工具的话气泡难以进入。
01MEC-1227
01MEC-1228S
94.5
mm
8.5
mm
⢶
ো㧦2<
