5. 预防保养 MEC-NXT3-004S0 300 NXT III 机械手册 2. 测定值超过上述的范围时请调整皮带张力 。拧松马达的固定螺栓后，旋转调 节螺栓进行 调整。 NXTMTU078Sa 调整螺栓 固定螺栓 7.84 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 299
驱动轴的加油
7. 用清洁的布，擦去驱动轴的污垢。
8. 取 0.375cc 的 Daphne Exponex No.2 到毛刷上。
9. 滑动驱动轴，用毛刷涂敷指定的润滑油。
10.滑动驱动轴，使润滑油循环。
11.擦去渗出的多余的润滑油。
12.安装料盘单元 -M 的盖罩。

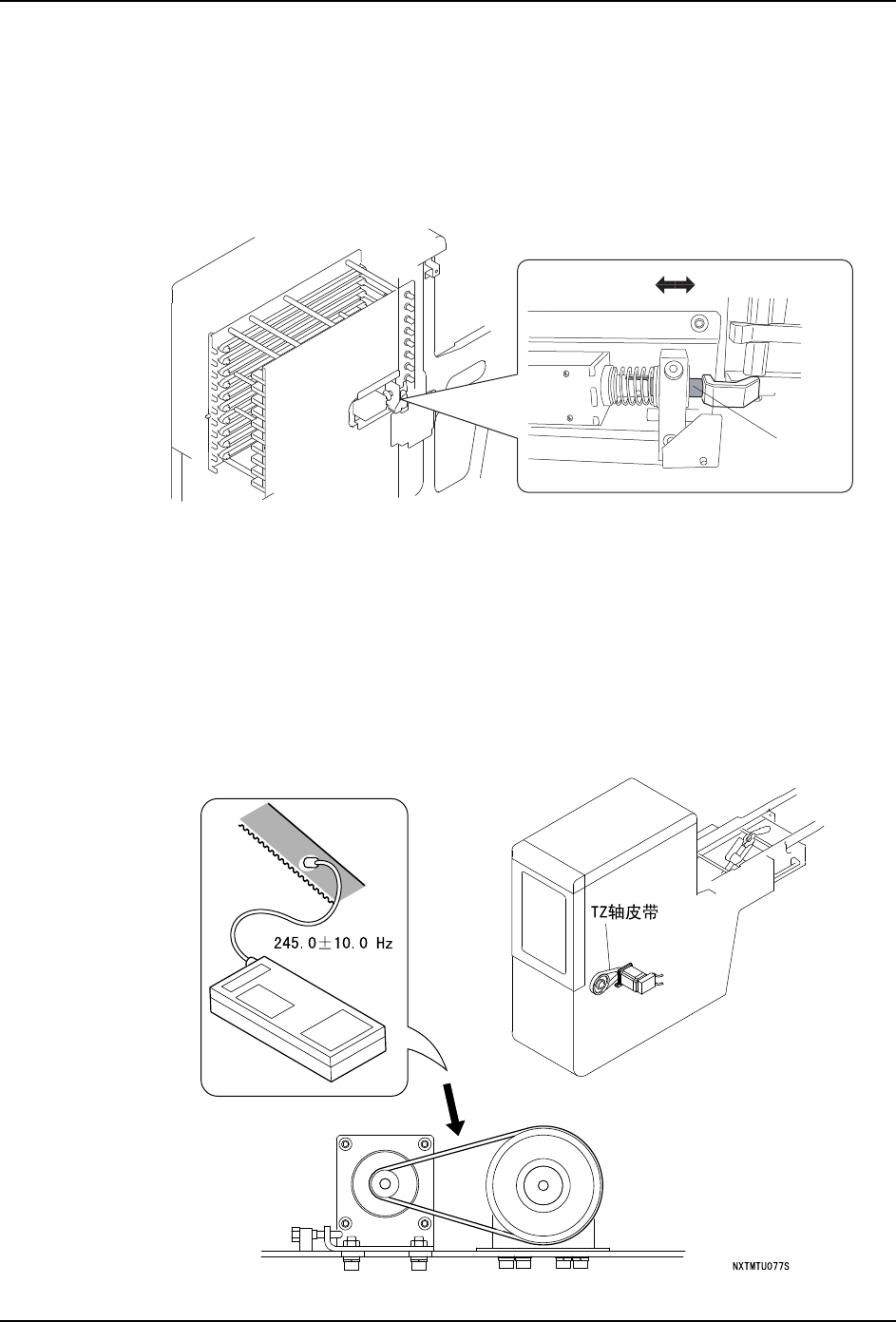

5.10.27 料盘单元 -M 皮带张力的检查 · 调整
在确认皮带张力时，请预先准备张力计。另外，请拆除料盘单元 -M。( 详细请参考 「4.9 料
盘单元 -M 的安装、拆除」。)
〈TZ 轴皮带张力 （驱动部位）〉
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 245.0±10.0Hz。
0(&6
ᅮԡ䫔
偅ࡼ䕈
5. 预防保养 MEC-NXT3-004S0
300 NXT III 机械手册
2. 测定值超过上述的范围时请调整皮带张力。拧松马达的固定螺栓后，旋转调节螺栓进行
调整。
NXTMTU078Sa
调整螺栓
固定螺栓 7.84 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 301
〈TZ 轴皮带张力〉( 料盘箱升降部 )
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 60.0±3.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。 请松开张紧轮的固定螺栓后，旋转调节螺栓
进行调整。
1;70786D
രᇐ㷰ṉ
䈹᮪㷰ṉ
1P
