5. 预防保养 MEC-NXT3-004S0 302 NXT III 机械手册 〈TY 轴皮带张力〉( 离合器部 ) 1. 请测定皮带的张力。确认在 跨度最长的皮带中央的测定值是 225.0±20.0Hz。 2. 测定值超过上述的范围时请调整皮带张力 。 请移动张紧轮进行调整。 r +] 7<䕈Ⲃᏺ 1;70786 1;70786 ᓴ㋻䕂
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 301

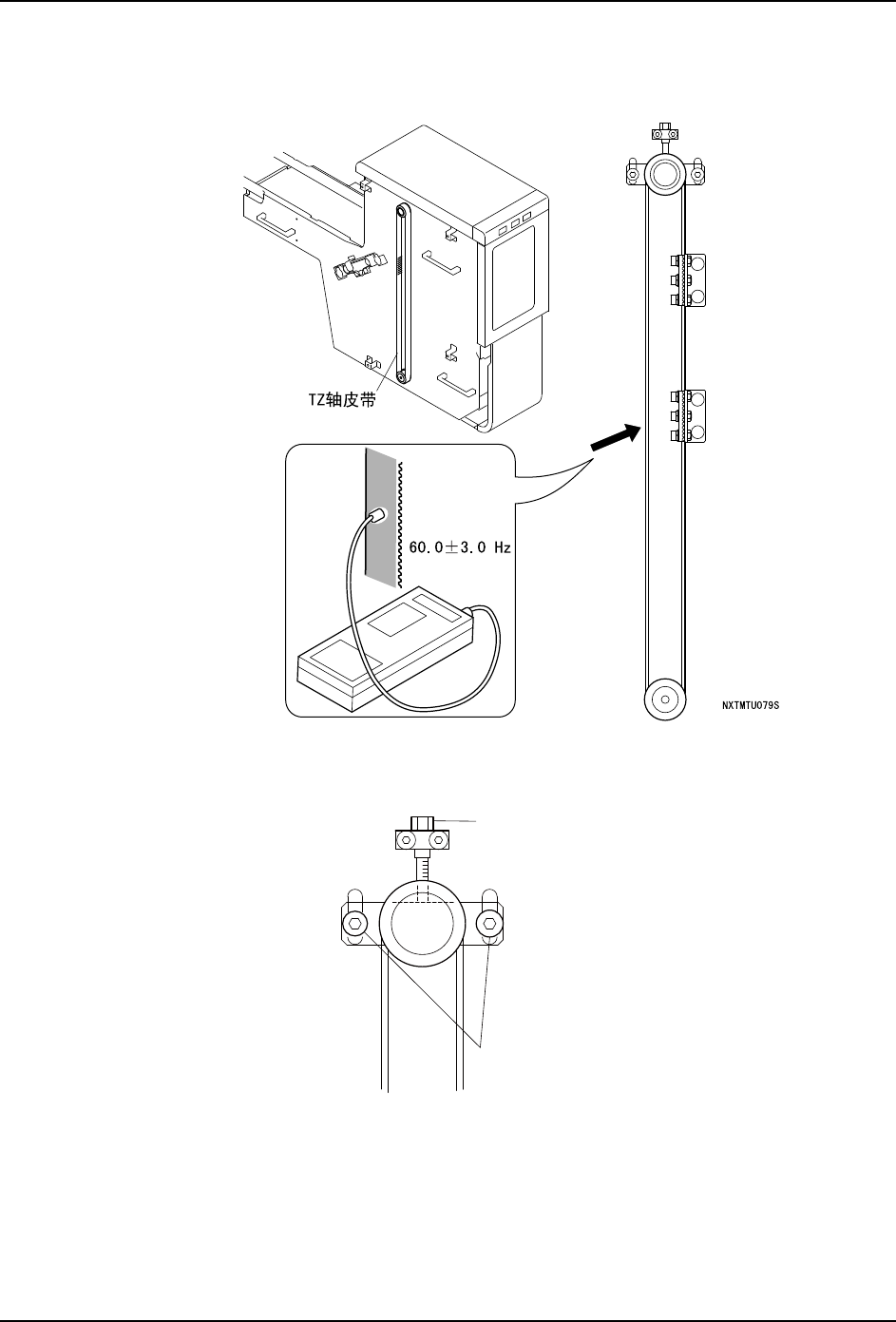

〈TZ 轴皮带张力〉( 料盘箱升降部 )
1. 请测定皮带的张力。确认在跨距最长的皮带中央的测定值是 60.0±3.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。 请松开张紧轮的固定螺栓后，旋转调节螺栓
进行调整。
1;70786D
രᇐ㷰ṉ
䈹᮪㷰ṉ
1P
5. 预防保养 MEC-NXT3-004S0
302 NXT III 机械手册
〈TY 轴皮带张力〉( 离合器部 )
1. 请测定皮带的张力。确认在跨度最长的皮带中央的测定值是 225.0±20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。 请移动张紧轮进行调整。
r+]
7<䕈Ⲃᏺ
1;70786
1;70786
ᓴ㋻䕂
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 303

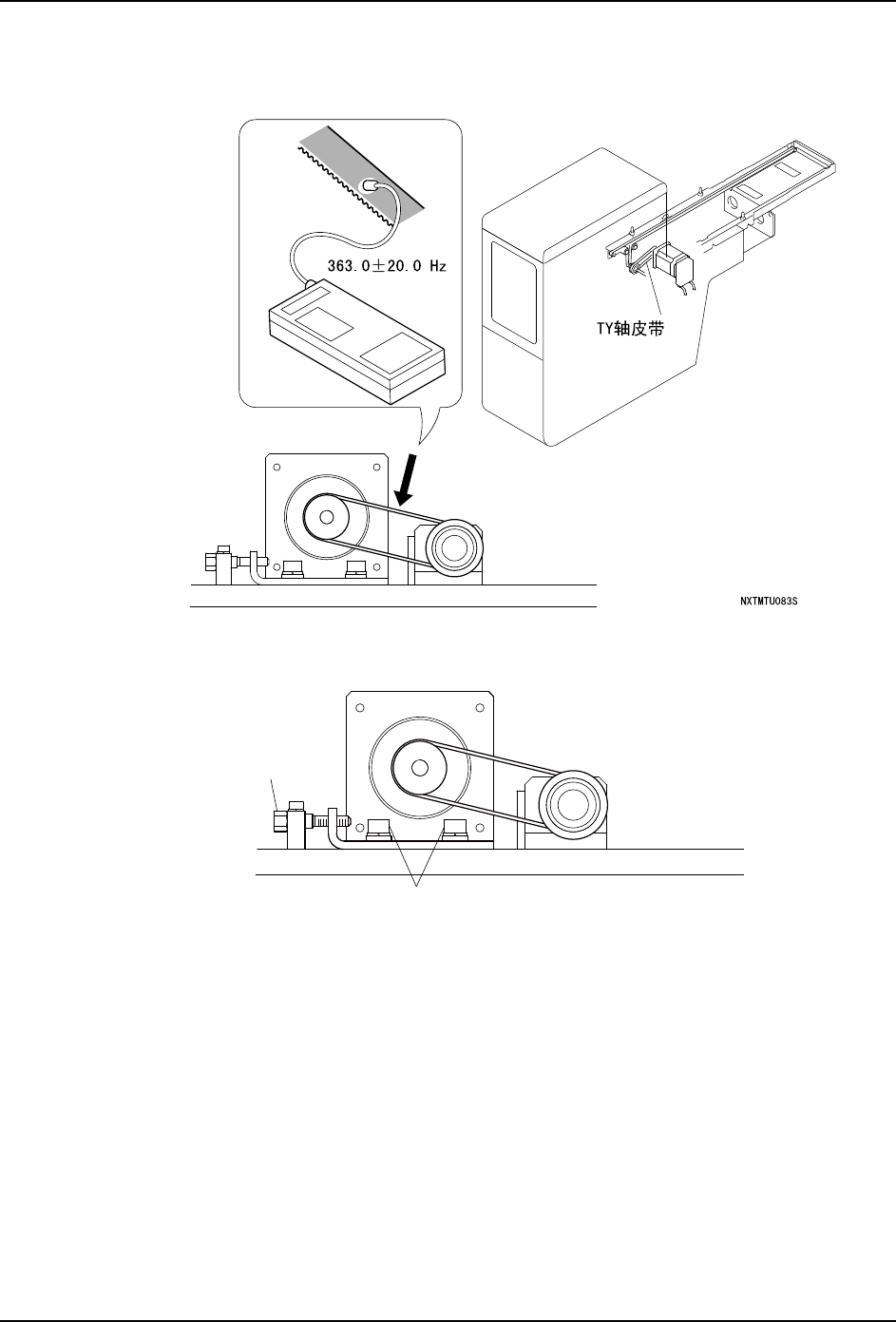

〈TY 轴皮带张力〉( 驱动部 )
1. 请测定皮带的张力。确认皮带中央的测定值是 363.0±20.0Hz。
2. 测定值超过上述的范围时请调整皮带张力。 请拧松马达的固定螺栓后，旋转调节螺栓进
行调整。
രᇐ㷰ṉ
䈹᮪㷰ṉ
1;70786D
1P
