MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 307 清扫方法 1. 从吸嘴置放台上取下吸嘴。 2. 正确地拿着吸嘴，使用与吸嘴相符合的通条 (AMP J8100 或者 AA4XY01)，除去吸嘴前端以 及 内 部 的 污 垢 。（ 参 考 「 与 吸 嘴 尺 寸 相 吻 合 的 清 扫 用 的 通 条 的 选 择 」。） 此 外 ， 在 H 0 1 / H02/H02 F 工作头的 φ1.0 吸嘴的时候，请分…
5. 预防保养 MEC-NXT3-004S0
306 NXT III 机械手册
5.11.4 吸嘴的清扫
以 150,000 次的吸嘴吸取为大致标准进行清扫。通常吸嘴 （不带橡胶的吸嘴）和带橡胶的
吸嘴的清扫方法不同。
请在作业后保管吸嘴时，保管在湿度 30％以下的环境。
〈通常吸嘴〉

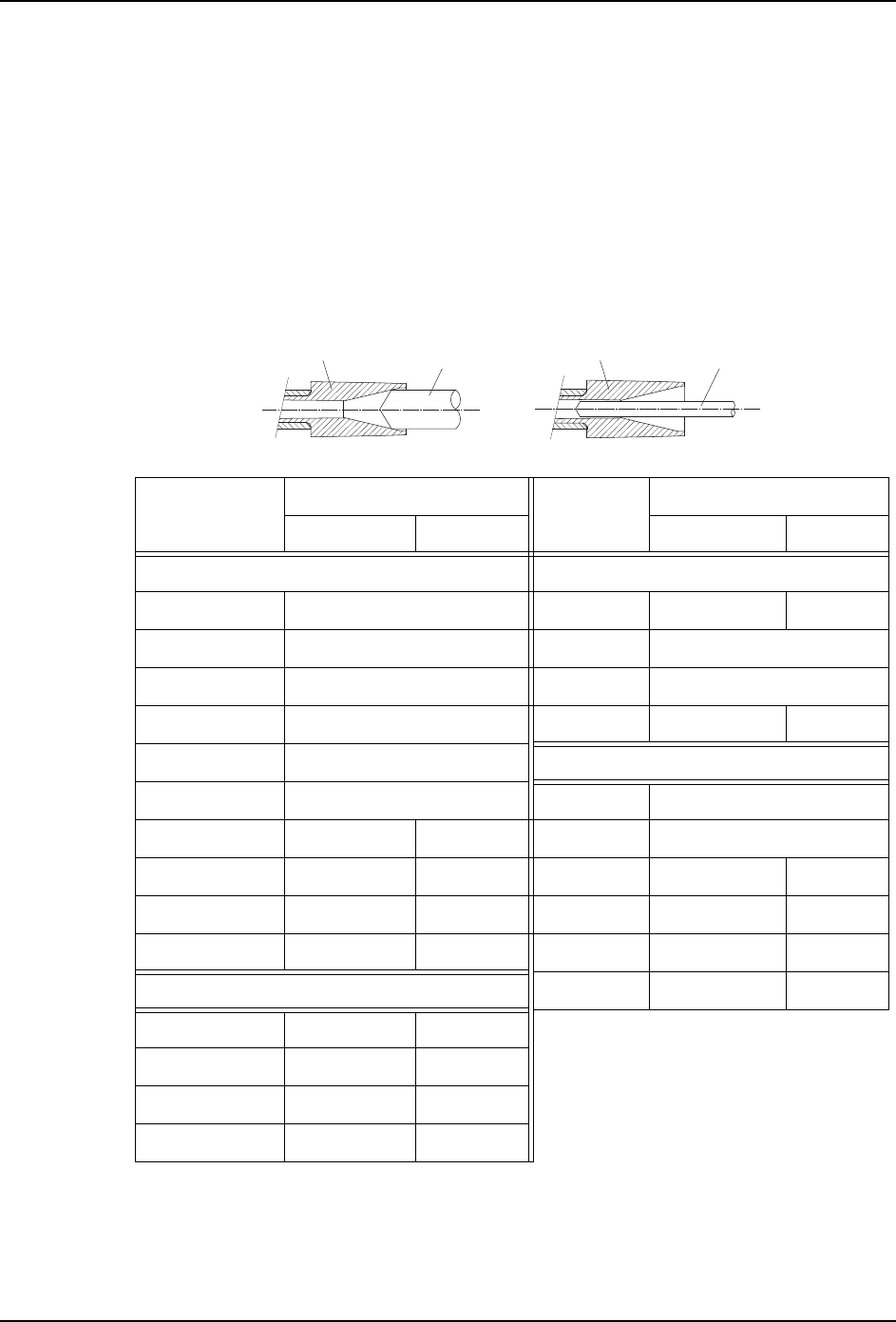

与吸嘴尺寸相吻合的清扫用的通条的选择
有内径的前端和内部不同的吸嘴。请参考下表选择适合清扫的吸嘴。使用不合适的通条时，
有可能使吸嘴破损。
吸嘴直径 通条直径 吸嘴直径 通条直径
( 上面刻印 ) 吸嘴前端 吸嘴里面 吸嘴前端 吸嘴里面
〈H08/H08Q/H12S/H12HS/H12HSQ/V12/H24〉 〈H01/H02/H02F〉
φ0.3 ( 推荐用超声波清洗 ) φ1.0 φ0.6 φ0.35
φ0.35 ( 推荐用超声波清洗 ) φ1.3 φ0.9
φ0.4 φ0.16 φ1.8 φ0.9
φ0.5 φ0.16 φ2.5 φ1.9 φ1.35
φ0.7 φ0.35 〈H08M/H08MQ〉
φ0.8 φ0.35 φ0.4 φ0.16
φ1.0 φ0.6 φ0.35 φ0.7 φ0.35
φ1.3 φ0.9 φ0.6 φ1.0 φ0.6 φ0.35
φ1.8 φ0.9 φ0.6 φ1.3 φ0.9 φ0.6
φ2.5 φ1.9 φ0.6 φ1.8 φ0.9 φ0.6
〈H04/H04S/H04SF〉 φ2.5 φ1.9 φ0.6
φ1.0 φ0.6 φ0.35
φ1.3 φ0.9 φ0.6
φ1.8 φ0.9 φ0.6
φ2.5 φ1.9 φ0.6
ఈ
䗮ᴵ
ఈ
䗮ᴵ
1;71=&6
⏙ᠿఈࠡッ䚼ߚᯊ ⏙ᠿఈ䞠䴶ᯊ
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 307

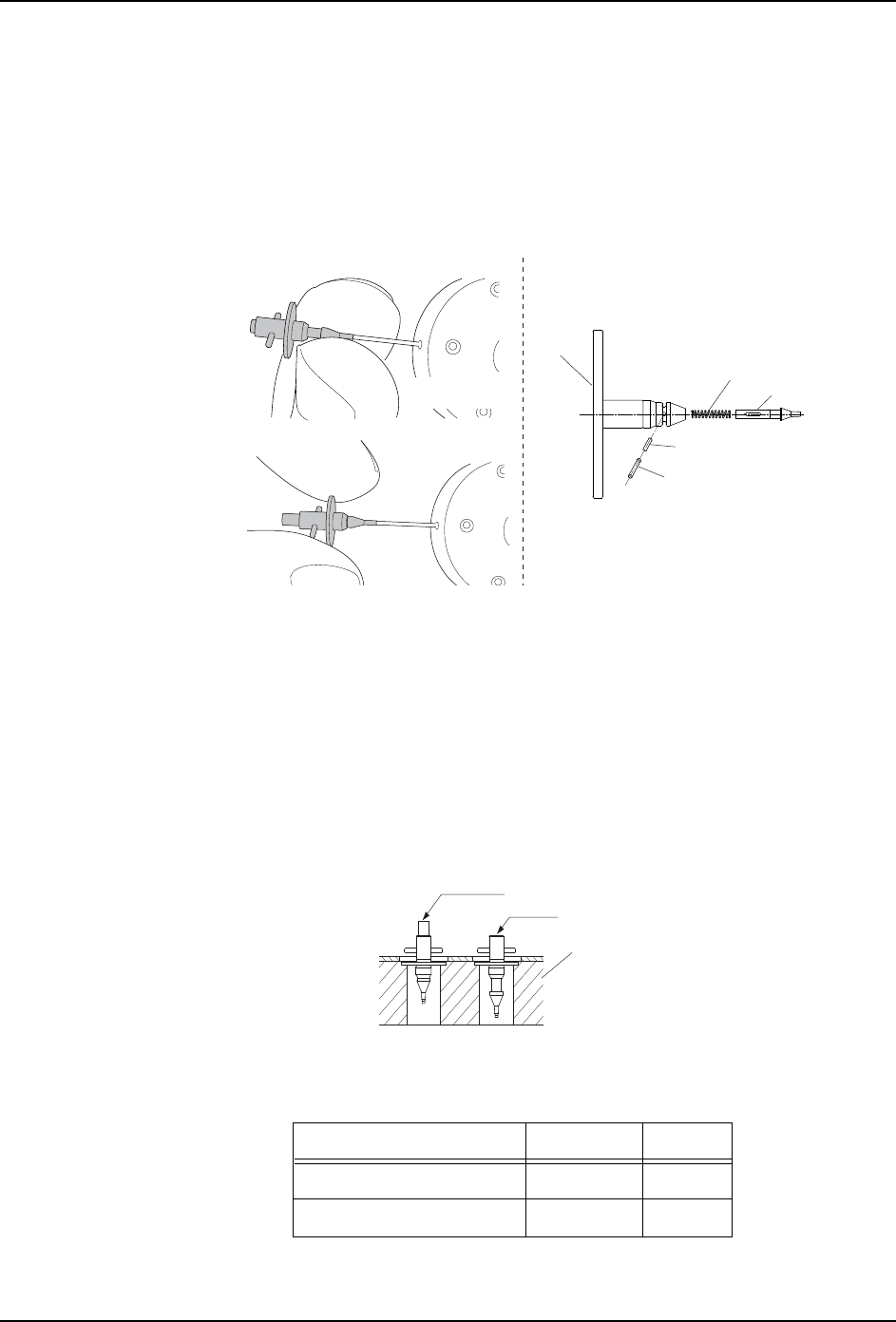

清扫方法
1. 从吸嘴置放台上取下吸嘴。
2. 正确地拿着吸嘴，使用与吸嘴相符合的通条 (AMPJ8100 或者 AA4XY01)，除去吸嘴前端以
及 内 部 的 污 垢 。（ 参 考 「 与 吸 嘴 尺 寸 相 吻 合 的 清 扫 用 的 通 条 的 选 择 」。） 此 外 ， 在 H 0 1 /
H02/H02F 工作头的 φ1.0 吸嘴的时候，请分解进行清扫。
注意 )清扫时请正确地拿住吸嘴。将吸嘴前端 （陶瓷部分）拉出后进行清扫。拿住法兰盘部
分时，对前端部分会施加压力而造成损伤。
3. 关于 2D 编码部分，请使用沾有清洗液 （乙醇酒精、异丙醇酒精）的棉花棒，擦去表面
的污垢。在 2D 编码部分剩余的清洗液请用空气枪等除去。
4. 请确认吸嘴管是否可以上下活动自如。如果是 H04、H04S、H04SF、H08、H08Q、H12HS、
H12HSQ、V12 工作头的吸嘴 , 请用推拉力计等顶住吸嘴前端，确认是否可以以不超过
20gf 的力运动。 H24 工作头用吸嘴的时候，请确认用 15gf 以下的力可以动作。另外，
如果是 H01 工作头吸嘴，请确认法兰盘表面是否有压痕、鼓起、毛刺等。
注意 )如果吸嘴管上下活动不自如，就会对生产造成影响，请不要使用。
5. 将吸嘴安装在吸嘴置放台上时，请将管子处于降低的状态。 另外，在 H01/H02/H02F 工
作头时，请擦去法兰盘面的油污。
备注 )0603 用吸嘴清扫治具 （AA4XY01）的通针非常细，破损的时候可以仅仅更换通针。请
参考以下的表格，另外定购通针进行更换。
吸嘴直径 （对象元件） 图号 名称
φ0.4 （0603 用） PB75690 通针
φ0.7 （1005 用） PB75700 通针
⌋ަ
NXTNZC045Sa
↙⺤Ⲻᤵ⌋
䭏䈥Ⲻᤵ⌋
㸺++ᐛ֒ཪࠊȭ੮౪Ⲻ߫с㸼
ᕯ㉝
㇗ᆆ
䬶
㹍ශാ
䲚㹍ශാࠊᤊᦿ䬶䘑㺂࠼䀙
ᢡ䙐ᶗ
$:3-
ㅵᄤϟ䰡
ㅵᄤ亲ߎᴹ
ℷ⹂
䫭䇃
1;71=&6
ఈ㕂ᬒৄ
5. 预防保养 MEC-NXT3-004S0
308 NXT III 机械手册
〈带橡胶的吸嘴〉
对象吸嘴
备注 )OF 工作头用的与 H01、H02/H02F 工作头同样的尺寸，只有 G04/G04F 工作头用环
形，φ2.5G ～ φ10.0G 为使用吸嘴。
清扫方法
1. 请从吸嘴平台取下吸嘴。
2. 请使用气枪，除去吸嘴外侧和内侧的尘埃。
3. 使用在冲洗液 ( 乙醇、异丙醇酒精 ) 中浸过的废棉纱头或者棉花棍，轻轻地擦拭吸嘴的
橡胶部端面。
4. 确认是否正确安装了橡胶。请确保橡胶套超出吸嘴头的距离在下列范围之内。如果超出
范围 , 请用手指往里推。
工作头种类 环形 垫圈形
H01、H02、H02F 工作头 φ2.5G φ3.7G ～ φ20.0G
H04、H04S、H04SF、H08M、H08MQ 工作头 φ2.5G φ3.7G ～ φ15.0G
H08、H08Q、H12HS、H12HSQ、V12 工作头 φ2.5G φ3.7G、φ5.0G
H24 工作头 φ2.5G -
吸嘴 超出距离
φ3.7G ～ φ7.0G 0.05mm ～ 0.25mm
φ10.0G 0.10mm ～ 0.40mm
φ15.0G 0.20mm ～ 0.60mm
01MEC-0933S
‵㛊ッ䚼
ൿᔶ
⦃ᔶ
‵㛊ッ䚼
01MEC-1179S
䎻࠰䐓⿱
