5. 预防保养 MEC-NXT3-004S0 318 NXT III 机械手册 5.11.7 V12 工作头的元件相机镜头的清扫 发生影像处理错误后 , 如果清洁反光镜后还是 没有改善的话 , 请清扫镜头。 方法 1. 请拆除贴装工作头。详细请参考 「4.3 贴装工作头的拆除、安装」 。 2. 请拆除螺丝 (M3×4)，拆除镜面盒 下侧的盖板。 备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中 盖板…
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 317

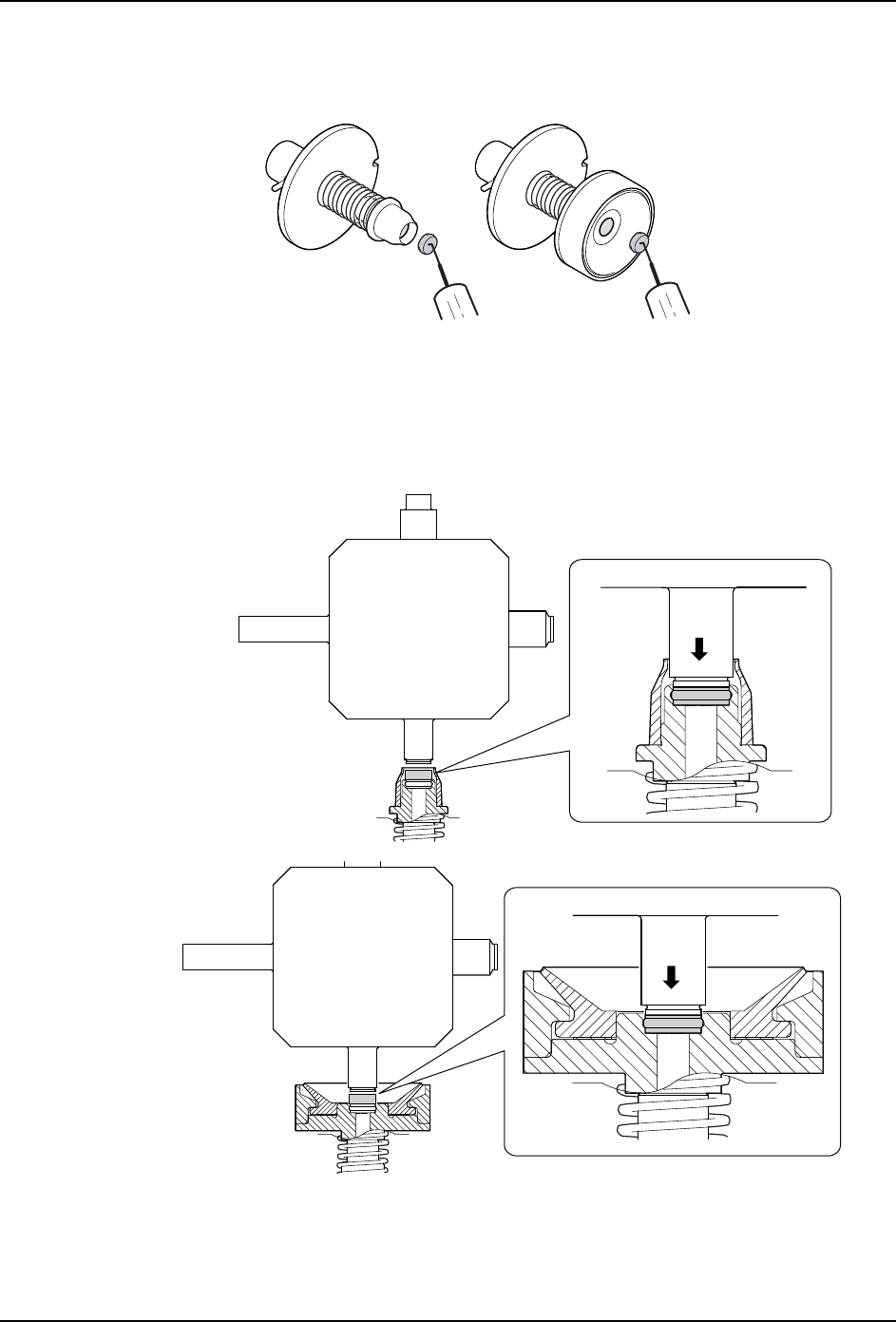

吸嘴尺 φ3.7 以上的吸嘴的过滤器的更换方法
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
2. 请把新品的过滤器放置在吸嘴的前端部。
3. 使用与过滤器插入治具 (AB164**) 的吸嘴尺寸相吻合的部分，将过滤器插入到收存格
中。
备注 )φ7.0，φ10.0，φ15.0 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴请使用
[φ3.7G] 部分，其他部的吸嘴清使用 [φ3.7,φ5,φ5G] 部分。
01NST-1774
Ǿ
Ǿ)
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
01NST-1775
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
5. 预防保养 MEC-NXT3-004S0
318 NXT III 机械手册

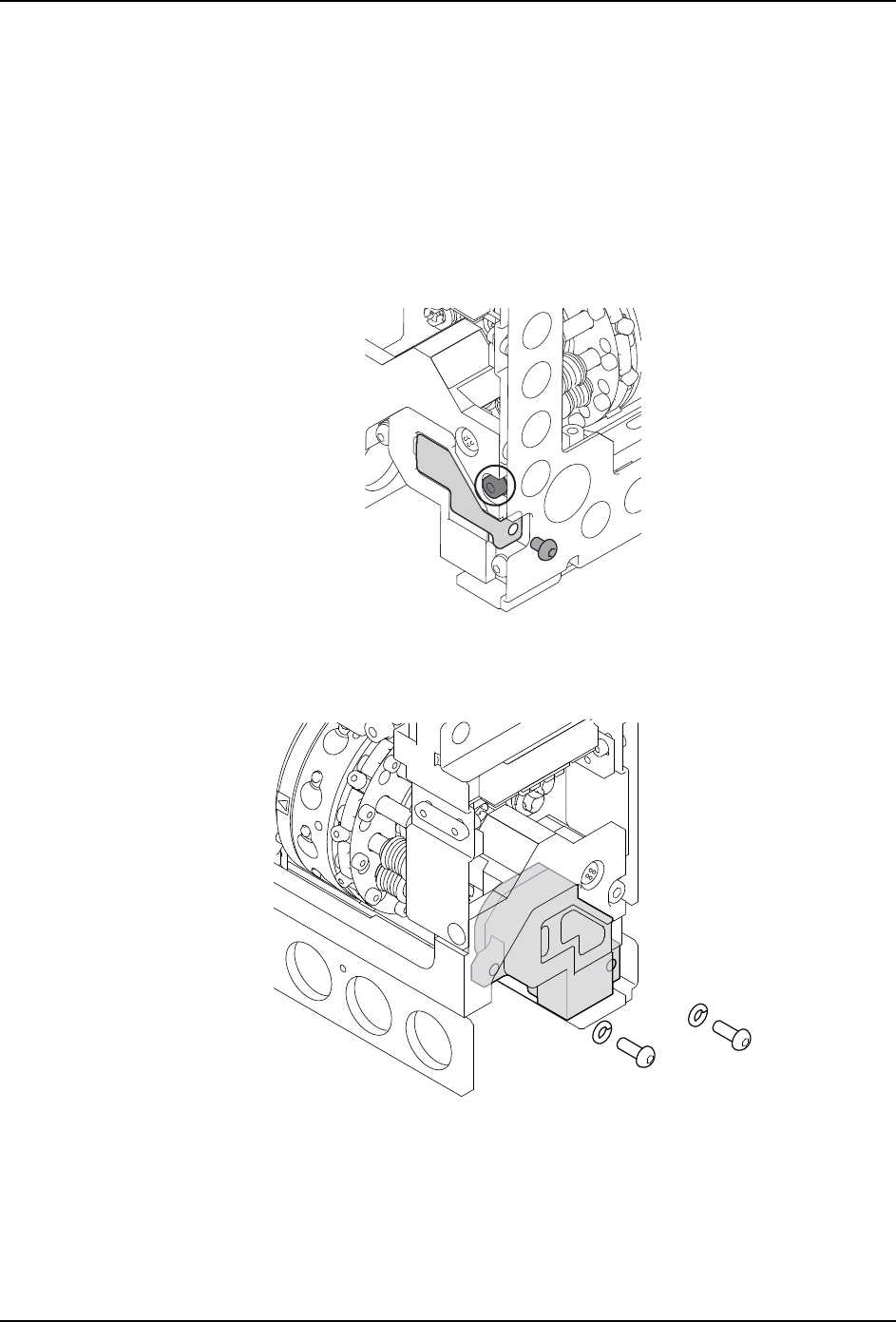

5.11.7 V12 工作头的元件相机镜头的清扫
发生影像处理错误后 , 如果清洁反光镜后还是没有改善的话 , 请清扫镜头。
方法
1. 请拆除贴装工作头。详细请参考 「4.3 贴装工作头的拆除、安装」。
2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。
备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中
盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。
备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。
3. 请拆除固定反光镜盒的 2 根螺栓。
4. 请移动反光镜盒直到能看到元件相机镜头为止。
01NST-0861a
01MEC-1286a
0.88 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 319

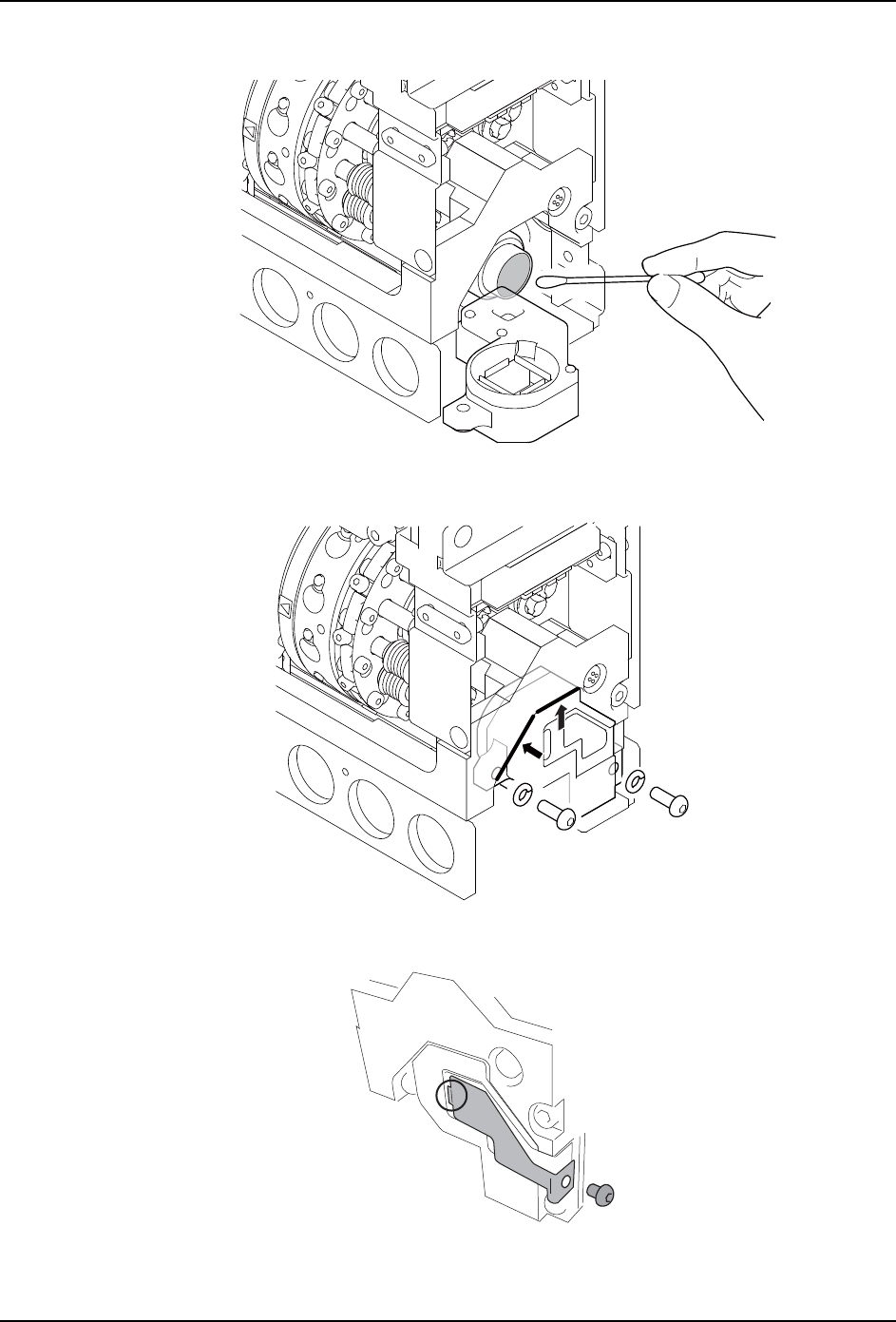

5. 请用清洁的棉签擦掉元件相机镜头上的污垢。
6. 安装反光镜盒时，请边按照剪头方向顶住反光镜盒边拧紧螺丝。
7. 安装盖板时请先将盖板头部插入反光镜盒。
01MEC-1287
01MEC-1288a
0.88 Nm
01NST-0886b
0.88 Nm
