MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 319 5. 请用清洁的棉签擦掉元件相机镜头上的污 垢。 6. 安装反光镜盒时，请边按照剪头方向顶住 反光镜盒边拧紧螺丝。 7. 安装盖板时请先将盖板头部插入反光镜盒 。 01MEC-1287 01MEC-1288a 0.88 Nm 01NST -0886b 0.88 Nm
5. 预防保养 MEC-NXT3-004S0
318 NXT III 机械手册
5.11.7 V12 工作头的元件相机镜头的清扫
发生影像处理错误后 , 如果清洁反光镜后还是没有改善的话 , 请清扫镜头。
方法
1. 请拆除贴装工作头。详细请参考 「4.3 贴装工作头的拆除、安装」。

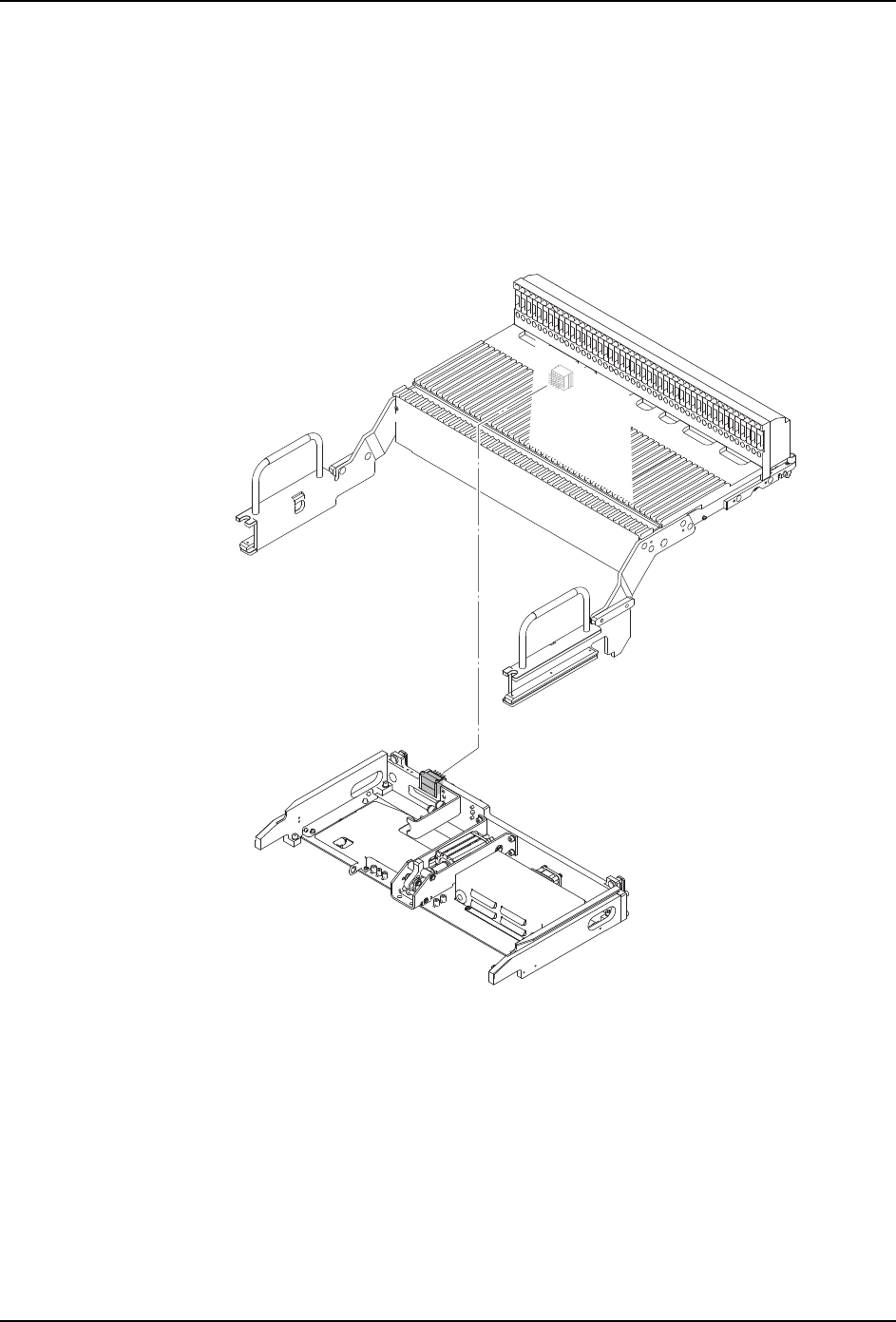

2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。
备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中
盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。
备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。
3. 请拆除固定反光镜盒的 2 根螺栓。
4. 请移动反光镜盒直到能看到元件相机镜头为止。
01NST-0861a
01MEC-1286a
0.88 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 319
5. 请用清洁的棉签擦掉元件相机镜头上的污垢。
6. 安装反光镜盒时，请边按照剪头方向顶住反光镜盒边拧紧螺丝。
7. 安装盖板时请先将盖板头部插入反光镜盒。
01MEC-1287
01MEC-1288a
0.88 Nm
01NST-0886b
0.88 Nm
