5. 预防保养 MEC-NXT3-004S0
322 NXT III 机械手册
3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角轴，一边擦
干净周围的污垢。
传送带清洁器的清扫
在电路板的停止位置不稳定或者在搬运电路板中发生错误时，请清扫传送带清洁器。
1. 请拉出模组。( 参考 「4.1 模组的拉出 / 插入」。)
2. 请把主开关设置为 OFF。
3. 请取下传送带清洁器。( 参考 「6.3 搬运轨道传送带清洁器」。)
4. 请干净地除去传送带清洁器的刷子和固定块上附着的尘埃等的污垢。
5.11.13 软支撑销的清扫
在销的前端粘附的焊剂污浊电路板时，请清扫软支撑销。
方法
请使用干的柔软的布轻轻地擦去软支撑销的污垢。污垢严重时，请与新的软支撑销更换。
注意 )软支撑销使用了一部份水溶性材料。请不要使用中性洗涤剂等溶液。

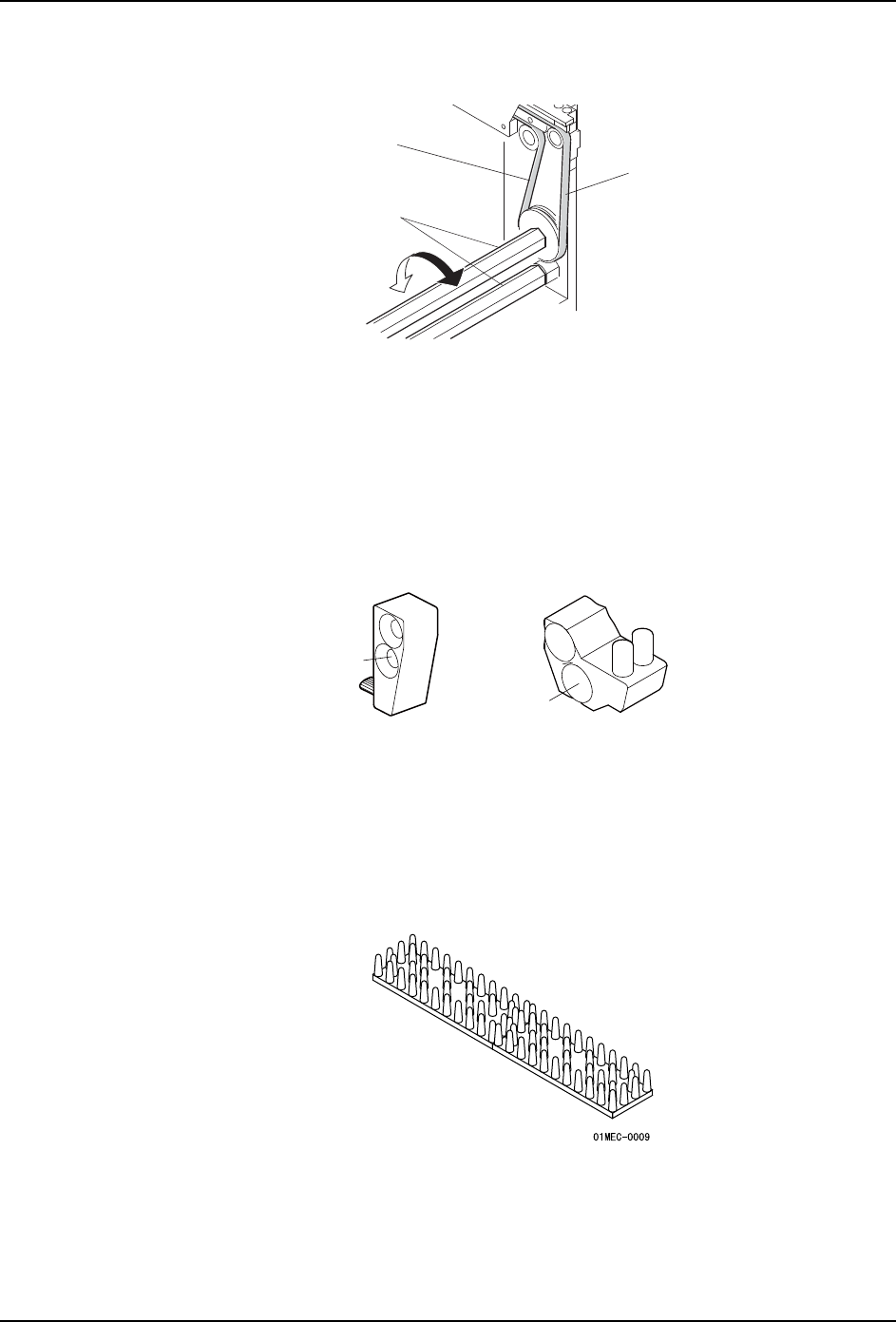

݁㾦䕈
01MEC-0010Sa
ড䴶
ᨀ䖤䴶
01MEC-1405a
M3-3
M6-3
0.5 Nm
0.5 Nm
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 323
5.11.14 搬运轨道 CZ 轴皮带张力的检查 · 调整
在发生如电路板异常的时候，请检查搬运轨道传送带。
M3-3 模组搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25 ～ 52 单搬运轨道
B 156±10 94 ～ 166 双搬运轨道
C 96±10 58 ～ 106 双搬运轨道

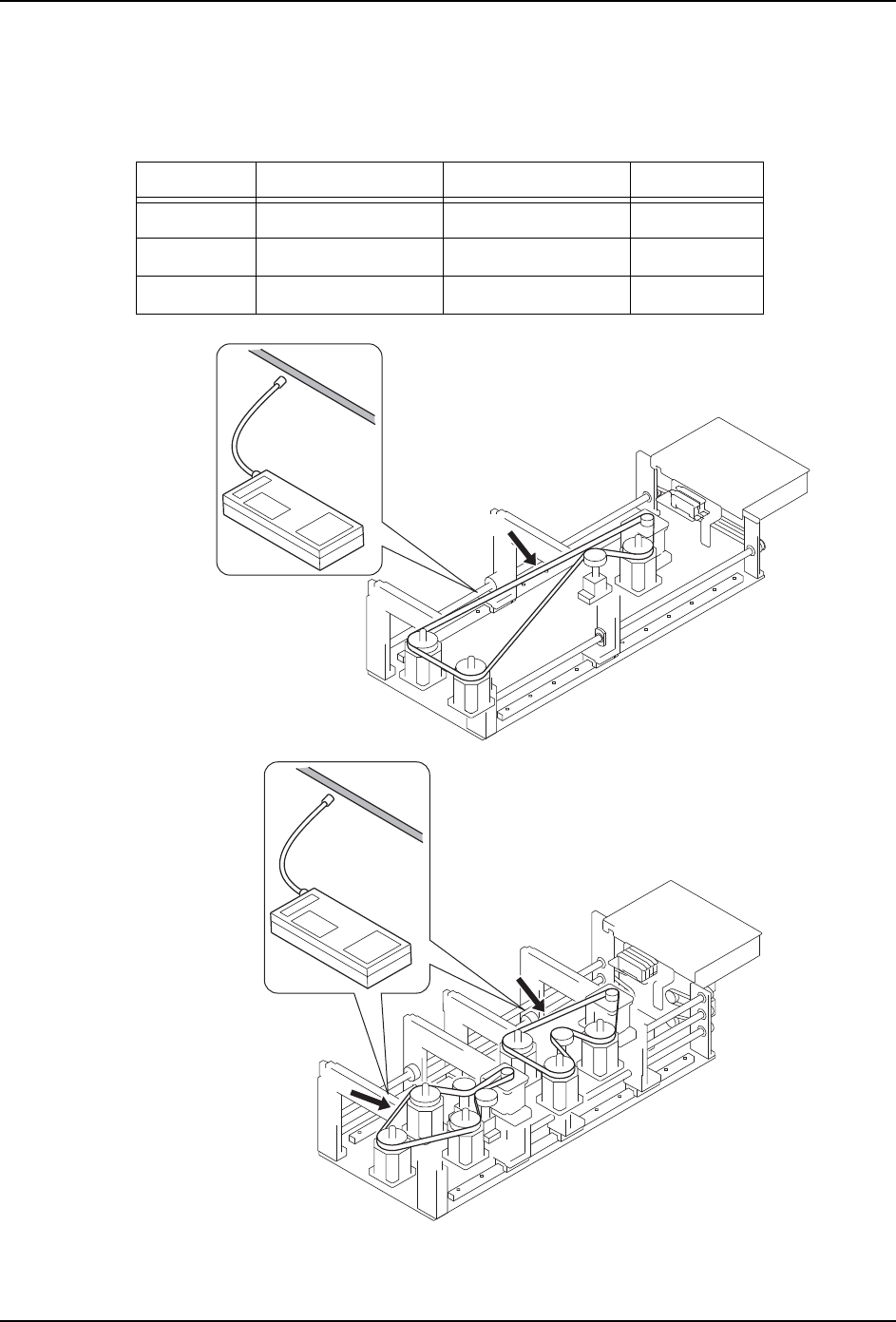

0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
5. 预防保养 MEC-NXT3-004S0
324 NXT III 机械手册
M6-3 模组搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 63±10 38 ～ 73 -

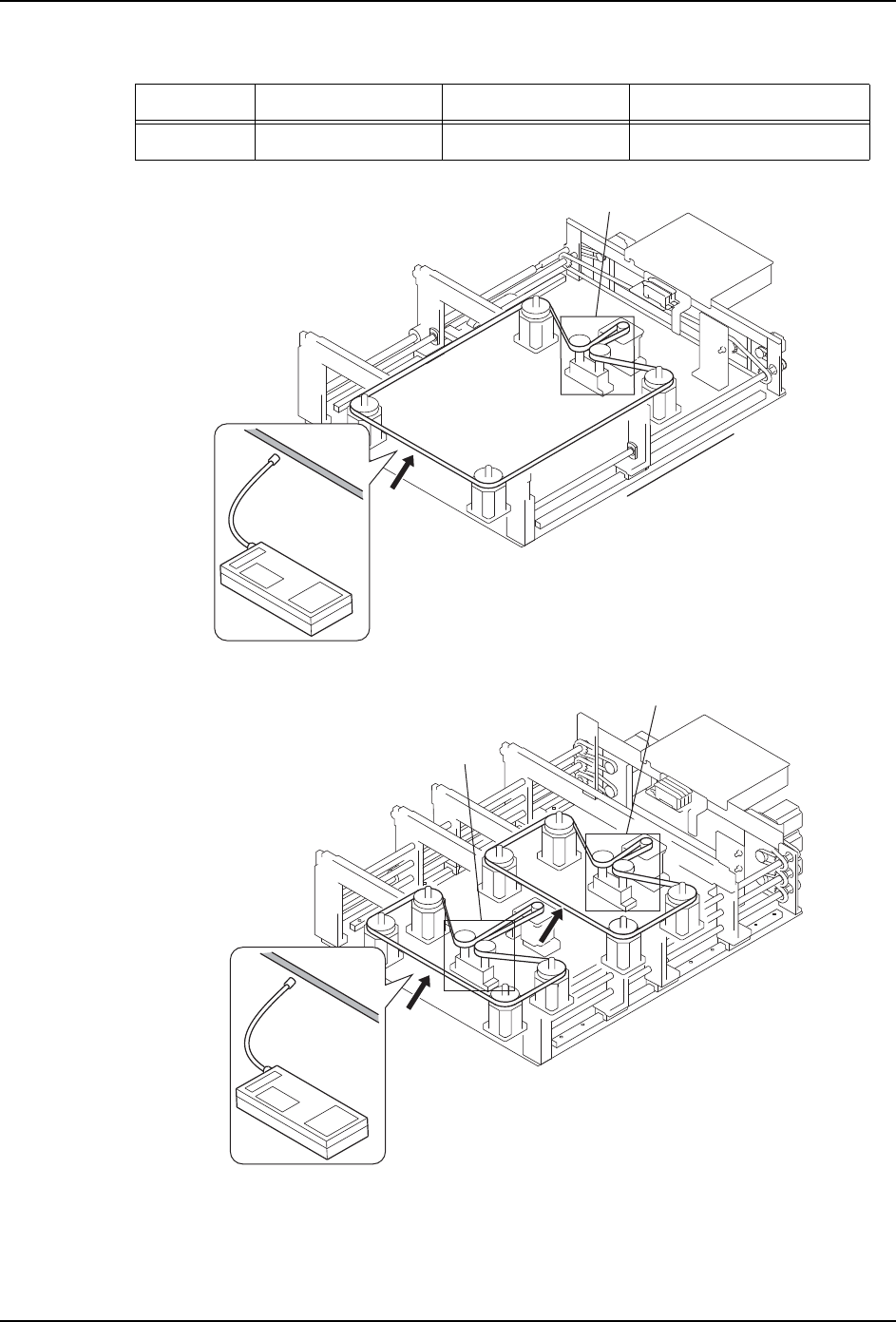

01MEC-1570S
(A)
ᕖ࣑䖤
ᕖ࣑Ԡ
㸺ঋᩢ䘆䖞䚉㸼
ᓴ䕂
ᓴ䕂
ᓴҾ
01MEC-0216Sa
(A)
(A)
㧨ঠᨀ䖤䔼䘧㧪
