5. 预防保养 MEC-NXT3-004S0 324 NXT III 机械手册 M6-3 模组搬运轨道的规定张力 图中记号 调整时张力 (H z) 许 容张力 (Hz) 备注 A 63±10 38 ～ 73 - 01MEC-1570S (A) ᕖ࣑䖤 ᕖ࣑Ԡ 㸺 ঋᩢ䘆䖞䚉 㸼 ᓴ䕂 ᓴ䕂 ᓴҾ 01MEC-0216Sa (A) (A) 㧨 ঠᨀ䖤䔼䘧 㧪
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 323
5.11.14 搬运轨道 CZ 轴皮带张力的检查 · 调整
在发生如电路板异常的时候，请检查搬运轨道传送带。
M3-3 模组搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 42±10 25 ～ 52 单搬运轨道
B 156±10 94 ～ 166 双搬运轨道
C 96±10 58 ～ 106 双搬运轨道
0(&6D
ᓴҾ
(A)
䋼ऩᨀ䖤䔼䘧䋾
0(&6D
䋼ঠᨀ䖤䔼䘧䋾
(B)
ᓴҾ
(C)
5. 预防保养 MEC-NXT3-004S0
324 NXT III 机械手册
M6-3 模组搬运轨道的规定张力
图中记号 调整时张力 (Hz) 许容张力 (Hz) 备注
A 63±10 38 ～ 73 -
01MEC-1570S
(A)
ᕖ࣑䖤
ᕖ࣑Ԡ
㸺ঋᩢ䘆䖞䚉㸼
ᓴ䕂
ᓴ䕂
ᓴҾ
01MEC-0216Sa
(A)
(A)
㧨ঠᨀ䖤䔼䘧㧪
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 325

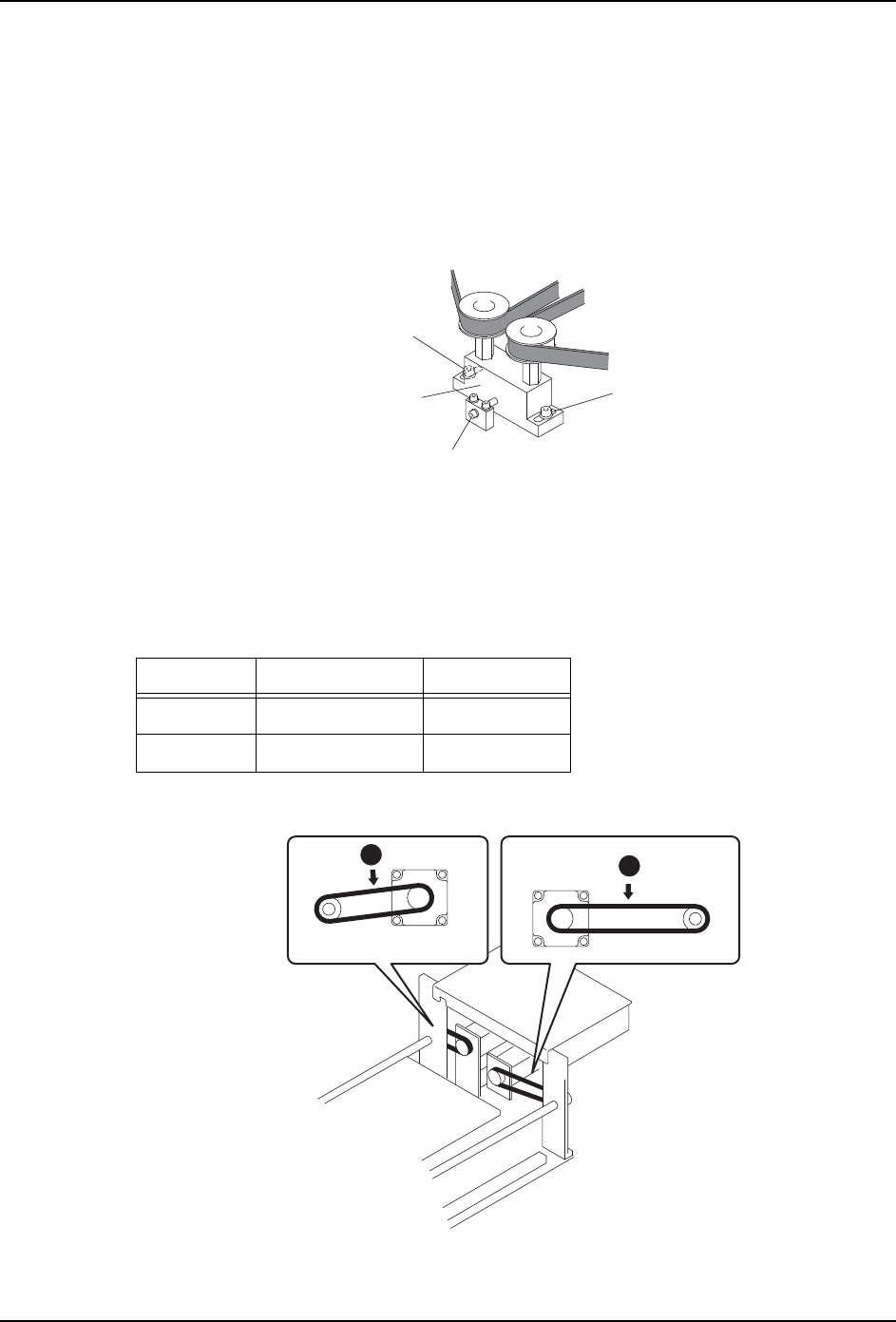

检查 · 调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开张力轮支架的固定螺栓。
b. 旋转调节螺栓，使其达到规定值进行调整。
c. 请拧紧张力轮支架的固定螺栓。
d. 请再次测定皮带张力，确认是否在公差范围内。
5.11.15 搬运轨道马达皮带 · 调宽马达皮带张力的检查 · 调整
M3-3 模组搬运轨道的规定张力
单搬运轨道
01MEC-0215Sb
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
രᇐ㷰ṉ
䈹᮪㷰ṉ
1P
1P
图中记号 调整时张力 (Hz) 公差范围 (Hz)
A 398±40 233 ～ 438
B 171±10 97 ～ 181
01MEC-1406
A
B
