MEC-NXT3-004S0 5. 预防保养 NXT III 机械手册 327 双搬运轨道 检查 · 调整方法 1. 请准备张力仪。 2. 请在皮带的跨度中央部测定张力，确认测 定值在公差范围以内。 3. 测定值在公差范围以外时，请按照以下要 领调整到规定张力。 a. 请松开马达的固定螺栓。 b. 请松开调节螺栓的螺母。 c. 旋转调节螺栓，使其达到规定值进行调整 。 d. 请拧紧马达的固定螺栓。 e. 请拧紧调节螺栓的螺母。 f. 请…
5. 预防保养 MEC-NXT3-004S0
326 NXT III 机械手册

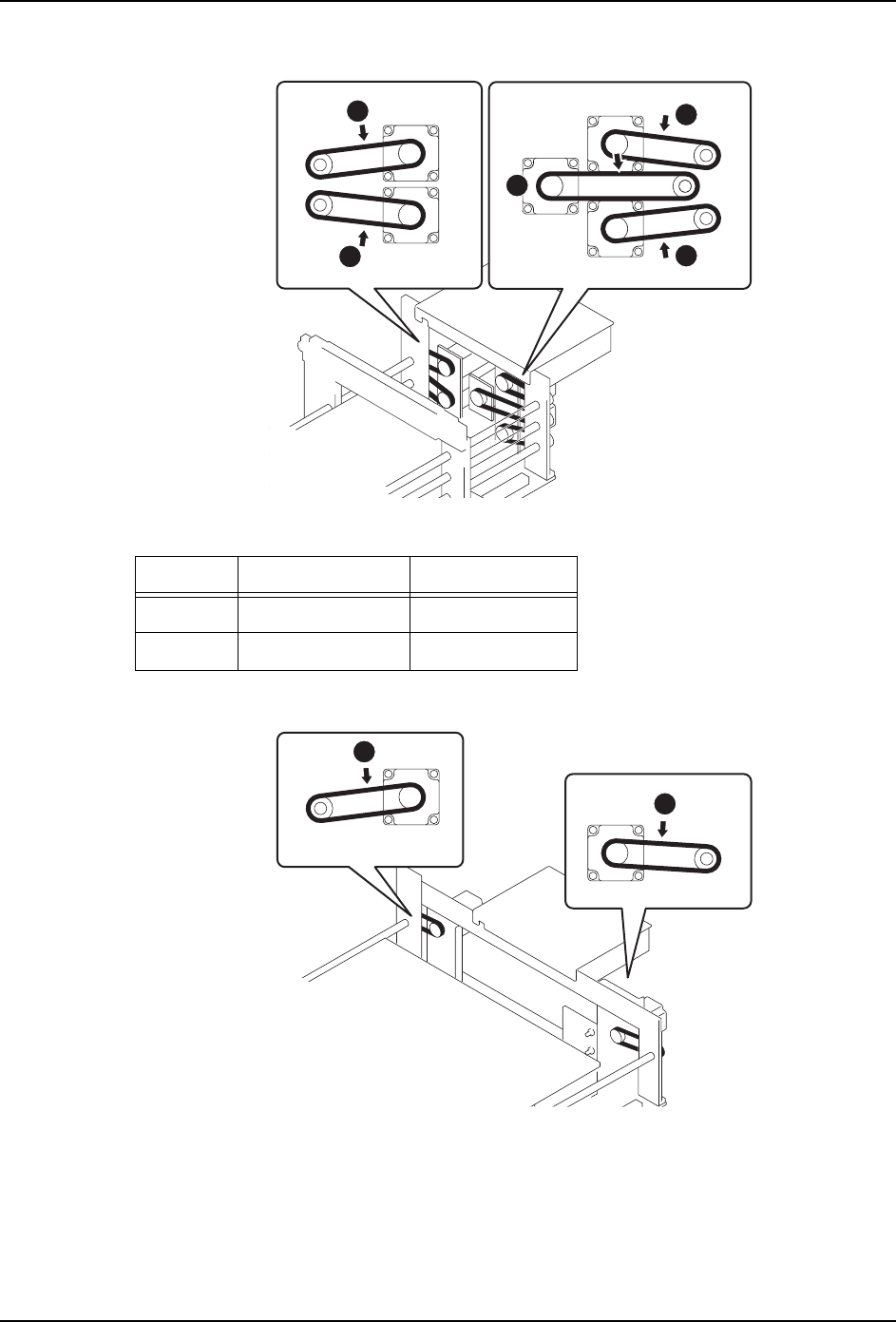

双搬运轨道
M6-3 模组搬运轨道的规定张力
单搬运轨道
01MEC-1407
A
A
B
A
A
图中记号 调整时张力 (Hz) 许容张力 (Hz)
A 199±20 113 ～ 219
B 297±30 179 ～ 327
01MEC-1408
B
A
MEC-NXT3-004S0 5. 预防保养
NXT III 机械手册 327
双搬运轨道
检查 · 调整方法
1. 请准备张力仪。
2. 请在皮带的跨度中央部测定张力，确认测定值在公差范围以内。
3. 测定值在公差范围以外时，请按照以下要领调整到规定张力。
a. 请松开马达的固定螺栓。
b. 请松开调节螺栓的螺母。
c. 旋转调节螺栓，使其达到规定值进行调整。
d. 请拧紧马达的固定螺栓。
e. 请拧紧调节螺栓的螺母。
f. 请再次测定皮带张力，确认是否在公差范围内。
01MEC-1409
A
A
B
B
B
01MEC-0419Sa
䈹᮪㷰ṉ
䬷ᇐ㷰∃
രᇐ㷰ṉ
രᇐ㷰ṉ
1P
1P
