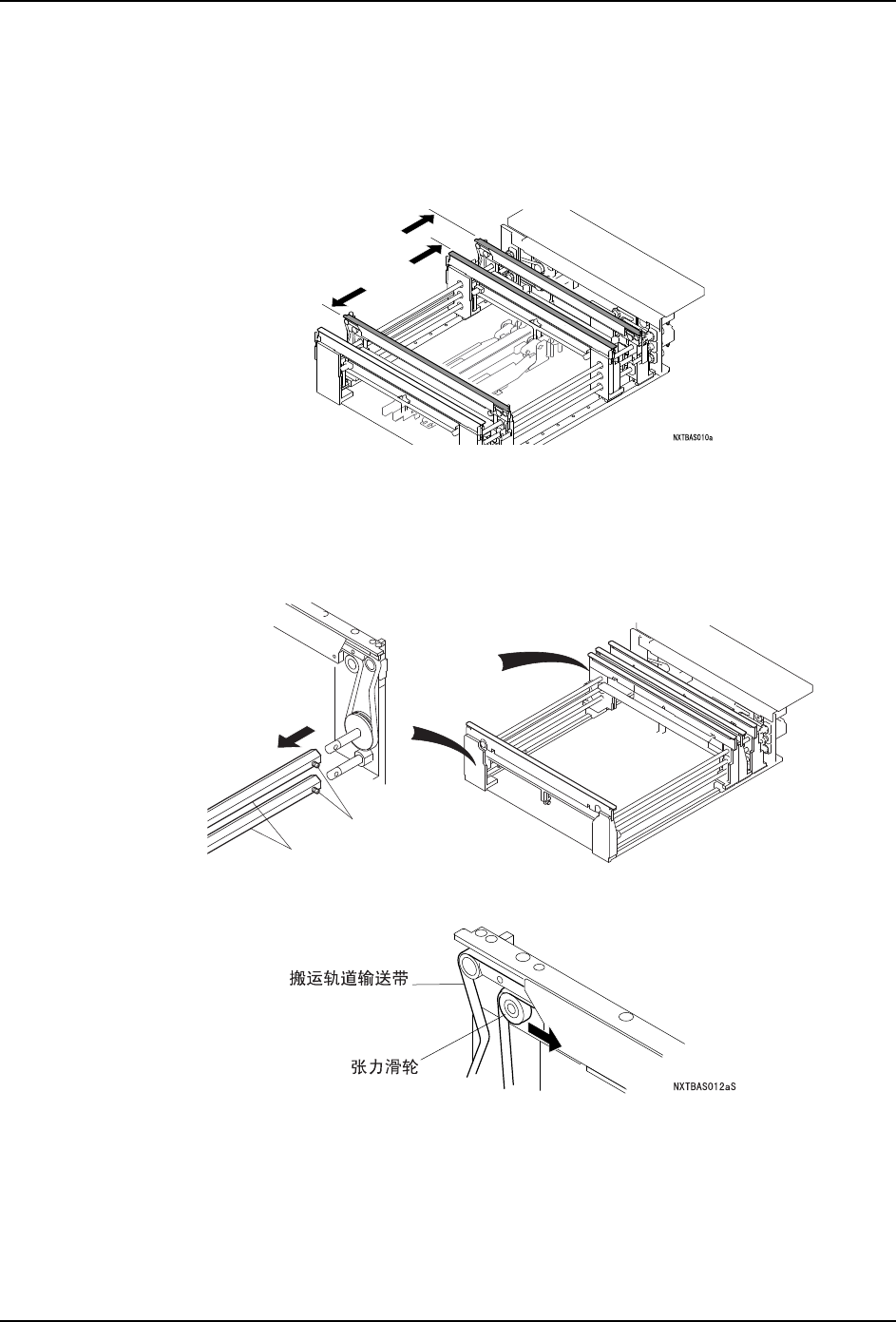

6. 消耗品的更换 MEC-NXT3-004S0 338 NXT III 机械手册 6.2.3 更换方法 请同时更换基准侧、从属侧的搬 运轨道传送带。 备注 )在此， 记述了 M6-3 模组双搬运轨道上的更换方法。 M3-3 模组搬运轨道上搬运轨道传送 带的更换方法也是同样的。 1. 请将轨道移动到便于更换传送带的位置。 2. 请拉出模组。 （参考 「4.1 模组的拉出 / 插入」 ） 3. 将主电 源开关 OFF 。 4. 请拧松通道…
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 337
6. 消耗品的更换
备注 )插图内记载的数值 (N·m) 是螺丝的紧固转矩。安装元件的时候请根据此值拧紧螺丝。
6.1 关于消耗品
消耗品就是伴随着机器的运转而损耗的物品，即使在机器的保修期内也收费。
6.2 搬运轨道传送带
6.2.1 更换时期
电路板搬运异常时。
6.2.2 作业时的注意事项
·将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄
时，请不要对工作头施加压力。
·请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。
·在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造
成损伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有
必要更换线性马达。
警告
模组刚运转后，请不要直接触摸线性马达的轴和线圈部分。有可能因高温
被灼伤。 模组的线性马达有强磁性。使用心藏起搏器的用户，请不要接
近线性马达轴或者线圈部分 （请离开 400mm 以上进行操作）。有可能因为
磁力造成心藏起搏器的误动。
注意
在模组的线性马达附近操作时 (55mm 以内 )，不要使用通常的金属工具，
请使用非磁性的工具。 在模组的线性马达附近 (55mm 以内 )，请不要将磁
卡、手表、精密仪器等靠近。有可能因磁力而产生故障。
01MEC-1383S
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 339
6. 请取下电路板导轨。
注意 )固定电路板压板的螺栓附有挡圈。请注意不要丢落挡圈。

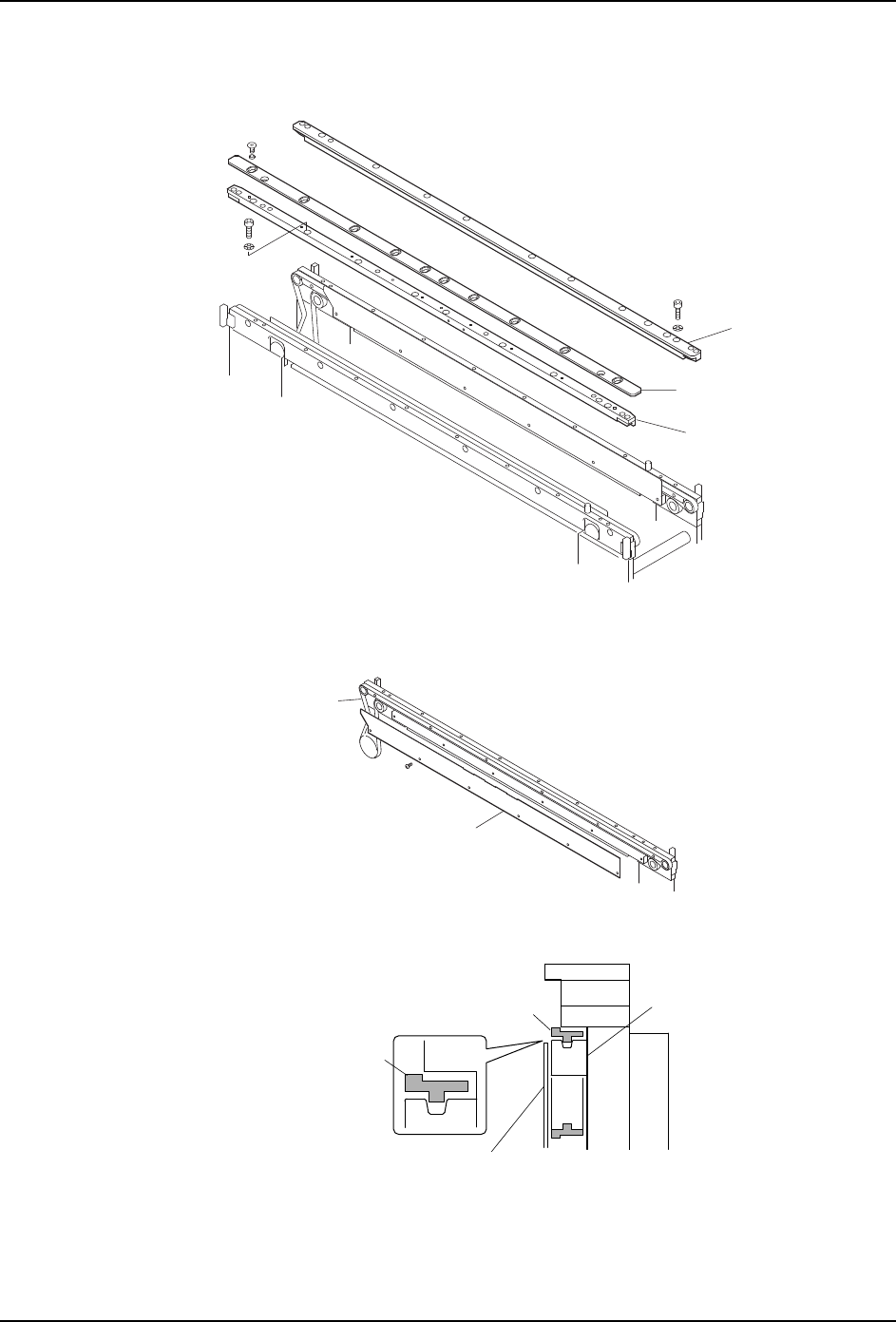

7. 取下锁定板，更换传送带。更换传送带后，请调整传送带张力。参考 「5.10.17 搬运轨
道传送带张力的检查」
备注 )对应薄厚电路板用的搬运轨道的有阶梯的凸出部分请安装在夹紧板一侧。
8. 请安装夹紧平板。
9. 请安装电路板导轨。
NXTBAS014Sc
⭫䐥ᶵুᶵ
⭫䐥ᶵሲ䖞
δԄኔםε
⭫䐥ᶵሲ䖞
δะםε
3.92 Nm
3.92 Nm
1.0 Nm
NXTBAS015Sa
输送带
锁定板
0.88 Nm
ϡ㡃ܗӊӴ䗕ᏺ
Ӵ䗕ᏺᇐ䔼
།㋻ᵓ
ᏺ䰊ẃߌߎ䚼
$,0%$66
