6. 消耗品的更换 MEC-NXT3-004S0 346 NXT III 机械手册 <H08/H12HS/V12 类型 > 1. 安装清扫刷单元置放台类型 （选项）的时候，请拆除安装在置放台后侧的定位螺 栓和清 扫单元置放台类型。 2. 拆下安装螺栓和 2 个压块。 3. 请拆除 2 个平板，贴在平板上的萤光纸换成新的贴纸。 4. 按照相反的步骤组装吸嘴置放台。 吸嘴置放台 01MEC-0860S   定…

100%1 / 595
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 345
6.5 吸嘴置放台萤光粘纸
6.5.1 更换时期
在确认有无吸嘴中发生错误时。
6.5.2 更换方法
1. 请将吸嘴置放台从吸嘴更换器上拆下来。（参考 「4.5 吸嘴置放台的拆除 / 安装」）
2. 请从吸嘴置放台上拆除所有的吸嘴。
3. 请剥离萤光粘纸，换上新的萤光粘纸。
<H01/H02/H02F 类型 >
<H04/H04S/H04SF 类型 >
<H08M 类型 >
1;71=&6F
㦝ݿ㋎㓮
㦝ݿ㋎㓮
㦝ݿ㋎㓮
1;71=&6D
㦝ݿ㋎㓮
㦝ݿ㋎㓮
01NST-1084S
ᥗᶵ
ᵴ
㦝ݿ㋎㓮
6. 消耗品的更换 MEC-NXT3-004S0
346 NXT III 机械手册
<H08/H12HS/V12 类型 >
1. 安装清扫刷单元置放台类型 （选项）的时候，请拆除安装在置放台后侧的定位螺栓和清
扫单元置放台类型。
2. 拆下安装螺栓和 2 个压块。
3. 请拆除 2 个平板，贴在平板上的萤光纸换成新的贴纸。
4. 按照相反的步骤组装吸嘴置放台。
吸嘴置放台
01MEC-0860S


定位螺栓
01MEC-0861S
य़ഫ
೎ᅮ㶎ᷧ
0(&6
ᑇᵓ
㤻ܝ㉬㒌
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 347

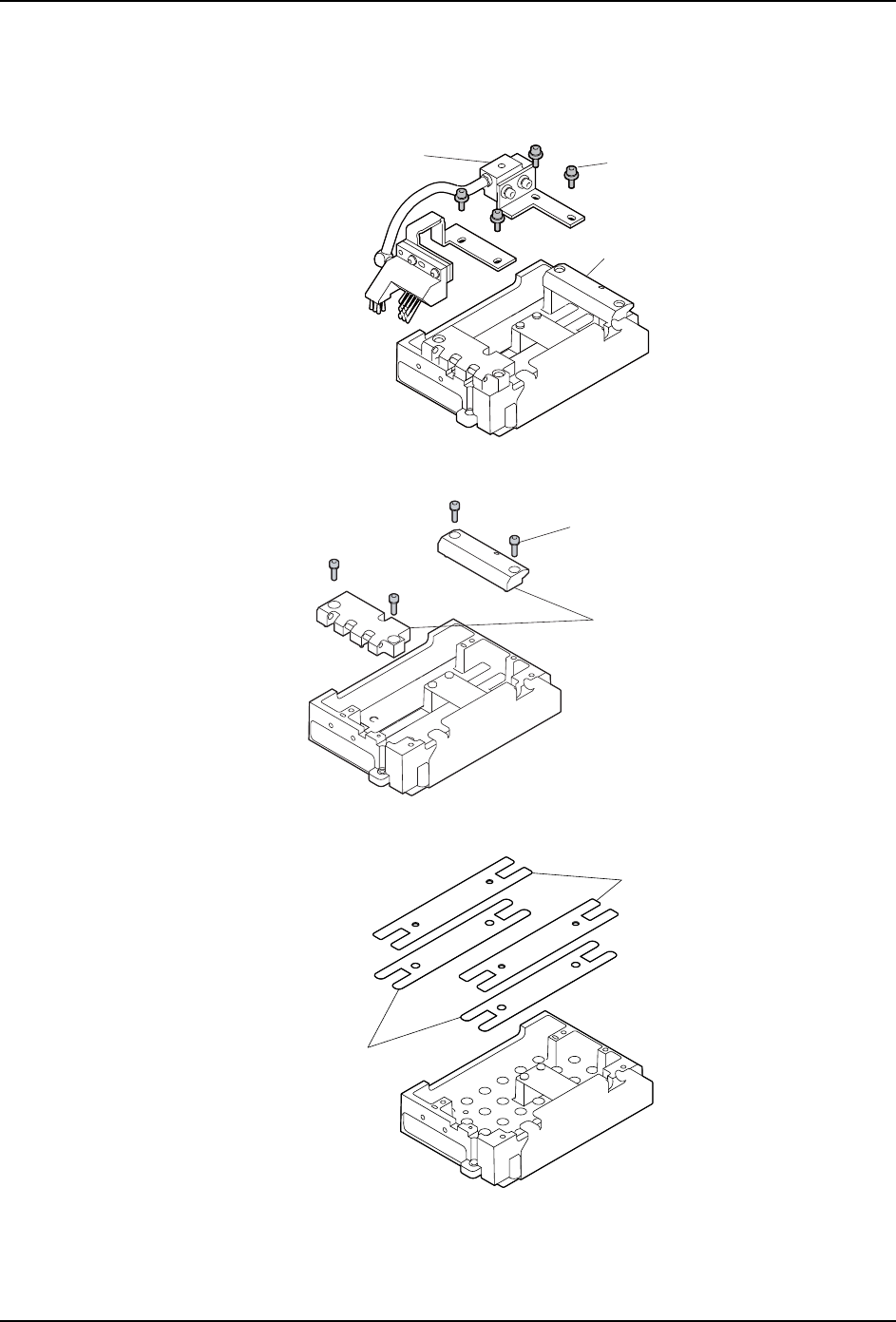

<H24 类型 >
1. 如果已经安装了清扫刷单元置放台类型 ( 选项 ) 时，请从吸嘴置放台后面拆除螺栓，取
下固定块和平板。
2. 拆下安装螺栓和 2 个压块。
3. 请取下 2 个平板，把贴在平板上的萤光贴纸换成新的贴纸。
4. 按照相反的步骤组装吸嘴置放台。
01MEC-1531a
0.40Nm
01MEC-1532a
1.47 Nm
01MEC-1533Sa
㦝ݿ㋎㓮
0.78 Nm
