MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 361 6.8 伺服放大器电池 6.8.1 电池的种类 *1：电池寿命根据使用环 境有可能降低。 6.8.2 更换时期 请按照操作画面的警报进行处理 。 注意 )如果电池使用期间超过寿命基准的话，持续在机器电源 OFF 状态下电池用完的可能性 增高。做电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。 6.8.3 作业时的注意事项 ·请不要使用指定以外的…
6. 消耗品的更换 MEC-NXT3-004S0
360 NXT III 机械手册
〈V12 工作头〉
备注 )电池是用团结带固定的类型时，请切断团结带后取下电池。
〈H24 工作头〉
01MEC-0731Sb
⭫⊖
δഴ㓮ਭφ++ε
0.69 Nm
0.69 Nm
0.88 Nm
01MEC-1595-b
0.69 Nm
0.69 Nm
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 361
6.8 伺服放大器电池
6.8.1 电池的种类
*1：电池寿命根据使用环境有可能降低。
6.8.2 更换时期
请按照操作画面的警报进行处理。
注意 )如果电池使用期间超过寿命基准的话，持续在机器电源 OFF 状态下电池用完的可能性
增高。做电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。
6.8.3 作业时的注意事项
·请不要使用指定以外的电池。
·请在不切断机器电源状态下更换电池。没有接通电源的状态下拆下电池时，有必
要重新设定马达的原点。
·使用完的电池请根据进行处理的地区的规定进行处理。
6.8.4 更换方法
1. 确认模组的电源是否接通。
2. 一边保持模组后侧下部的反面盖板不要落下，一边拆下固定螺栓。
3. 将冷却风扇从反面盖板中取出，在风扇运转的状态下将导线处于垂下来的状态。
图号 H10212
名称 电池
规格 JZSP-BA01
保证期间 3 年 （周围温度 40 ℃、无运转）*1
显示报警 内容
Seek Number: 3A21 电池余量降低 （按照本项记载的要领尽早地更换电池）
Seek Number: 3A1F 电池备份数据消失 （在更换电池的同时，需要进行伺服马达的
重新设定。请与本公司的代理店联络。)
01MEC-0287Sa
ਃ䶘ⴌᶵ
հᵃ
1.65 Nm
6. 消耗品的更换 MEC-NXT3-004S0
362 NXT III 机械手册
备注 )在 M6-3 模组上，安装了 2 个冷却风扇。请拆除尺寸大的冷却风扇。
4. 因为接通了伺服电源，请使用任意的 Job 开始生产，立即临时停止生产。
a. 请按下 「START」按键，开始生产。
b. 在工作头开始动作的时候，请按下 「CYCLE STOP」按键。进入工作头接通电源的状
态。

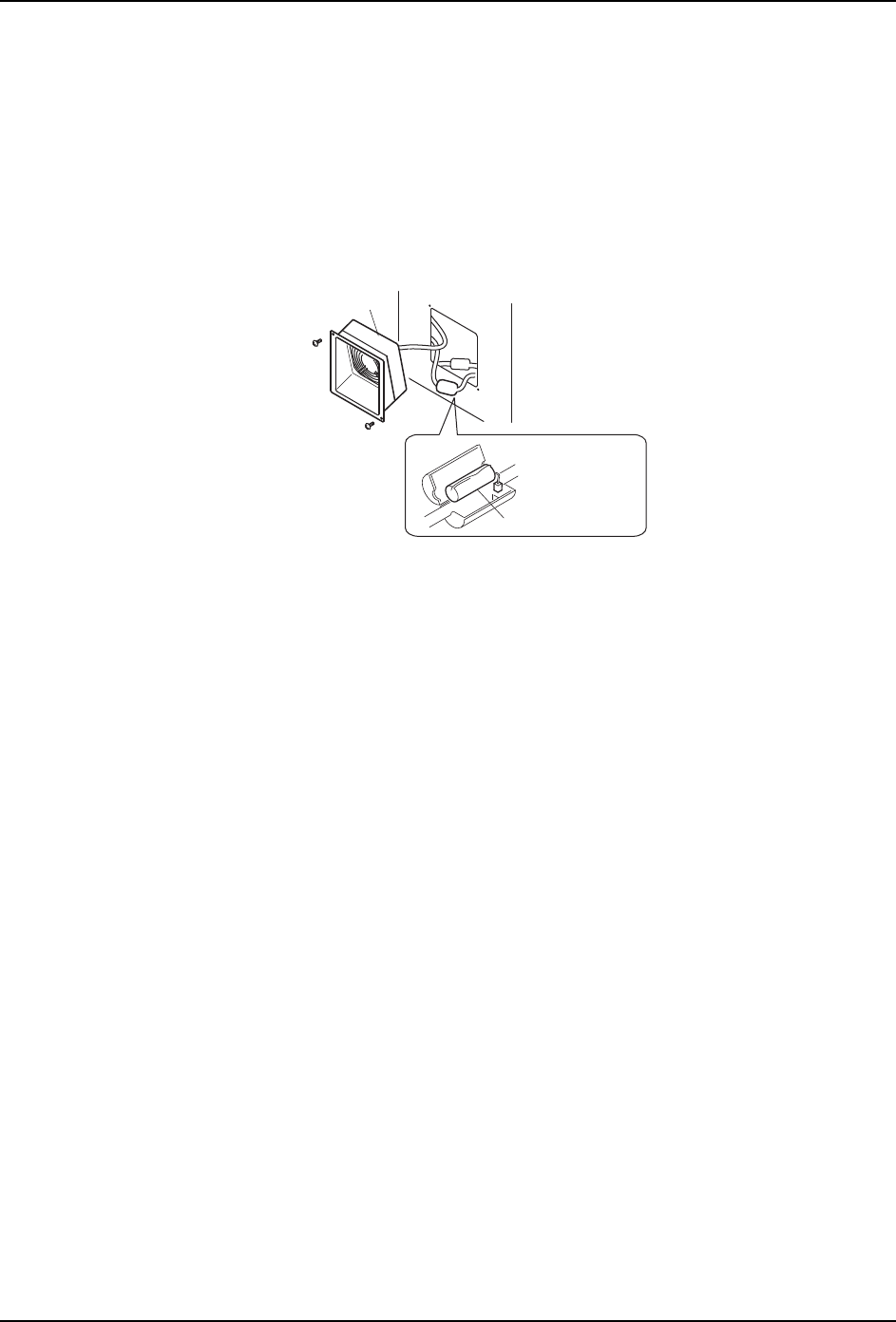

5. 从拆下的反面的开口部分用手伸进模组， 找到要更换的电池盒。
6. 请打开电池盒，将电池与新品更换。
7. 将冷却风扇安装到反面盖板上。
8. 将反面盖板安装到模组上。
⭞ӄհᵃ᭴ཝಞ
Ⲻ⭫⊖ⴈ
⭫⊖
1;7%$66E
伄
1.7 Nm
