MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 367 6.9.6 更换后的各种设定更换电池后必须进行以下的操作。 a. 矩阵数据的登录 b. 料站倾斜数据的登录 c. 模组相机固有值数据（仅限于没有元件相机的模组） d. 模组功能设定 e. Job 传送 f. 校正的重新测定指示设定方法使用附加软件，可以登录各种固有值的数据。 1. 将机器的主电源开关 ON 后，再次显示电池用尽的通知画面。 …

6. 消耗品的更换 MEC-NXT3-004S0

366 NXT III 机械手册

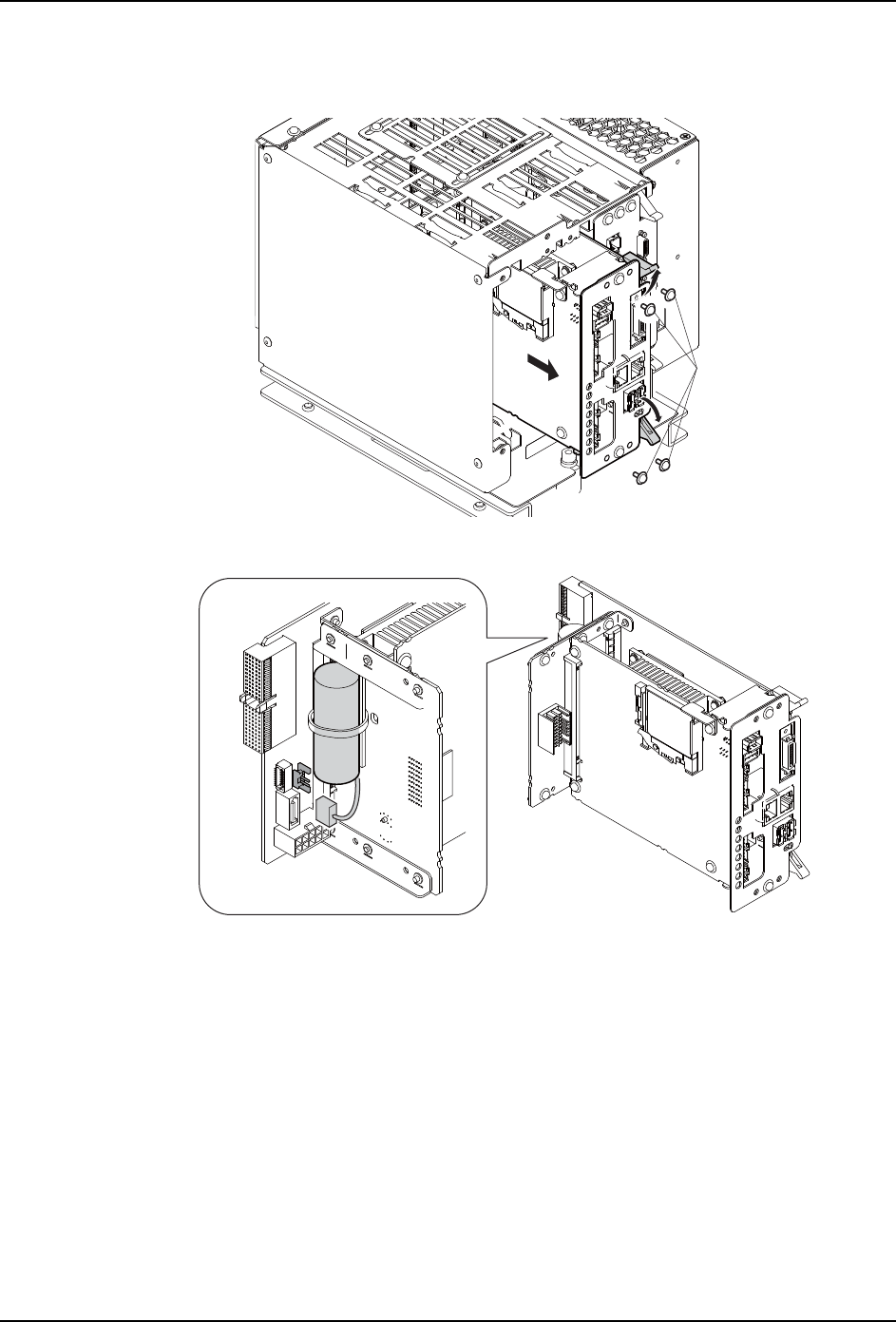

7. 请拆除固定 CPU 电路板的螺丝（4 根）。

8. 请拉手柄，拉出 CPU 电路板。

9. 在 CPU 电路板后方有电池。请拆除绑扎带和接插头，更换成新电池。

10.更换电池后，按照与拆除相反的顺序组装 CPU 箱并将其按原状返回到机器上。

备注 )在带静电的状态下继续时，有可能使 CPU 箱内的电子元件破坏。

11.请进行各种设定。( 参考「6.9.6 更换后的各种设定」)

注意 )不进行各种设定使机器动作时，有可能对贴装精度造成不良影响。

01MEC-1414-a

0.49 Nm

01MEC-1415

MEC-NXT3-004S0 6. 消耗品的更换

NXT III 机械手册 367

6.9.6 更换后的各种设定

更换电池后必须进行以下的操作。

a. 矩阵数据的登录

b. 料站倾斜数据的登录

c. 模组相机固有值数据（仅限于没有元件相机的模组）

d. 模组功能设定

e. Job 传送

f. 校正的重新测定指示

设定方法

使用附加软件，可以登录各种固有值的数据。

1. 将机器的主电源开关 ON 后，再次显示电池用尽的通知画面。

备注 )不显示电池用尽的通知画面进行通常的启动时，请在执行手动模式的「自我诊断指令」

后，进入到下图。

Module <<Normal Mode>>

Fuji_VM Version V02.61

Fuji Machine Mfg. Co., Ltd.

Booting system

DIO Initialize Done

CUnet Initialize Done

Panel Initialize Done

IO Shell Initialize Done

Boot Error occurred

ErrorCode :0x8000EB19

SubErrorCode :0x00000001

Battery Error(Module)



01MEC-0029

01MEC-0037

6. 消耗品的更换 MEC-NXT3-004S0

368 NXT III 机械手册

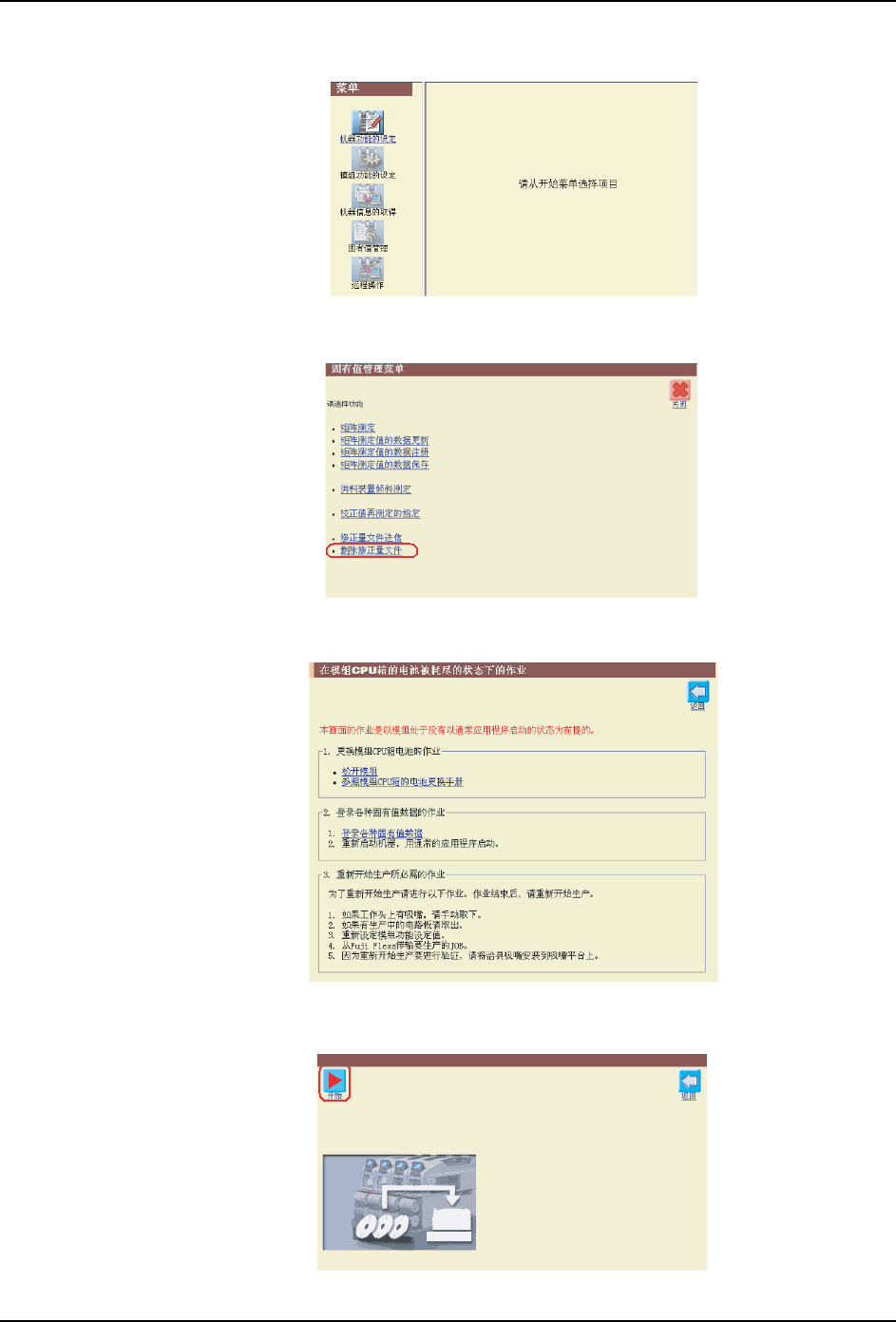

2. 启动附加软件。选择对象模组，单击「固有值管理」。

3. 单击「模组 CPU 箱的电池用尽状态下的操作」。

4. 单击「各种固有值数据的登录」。

5. 单击「开始」。

0(&6

0(&6

৘⾡೎᭄᳝ؐ᥂ⱘ䞡ᮄⱏᔩ԰Ϯ

g῵㒘&38ㆅⱘ⬉∴ߛᮁⱘ⢊ᗕϟⱘ᪡԰

g῵㒘&38ㆅⱘ⬉∴ߛᮁᯊџࠡ᳈ᤶ԰Ϯ

0(&6

ᇚ῵㒘໘Ѣ৘⾡೎᭄᳝ؐ᥂ⱏᔩ⢊ᗕǄ

䇋ऩߏ>ᓔྟ@Ǆ

0(&6
