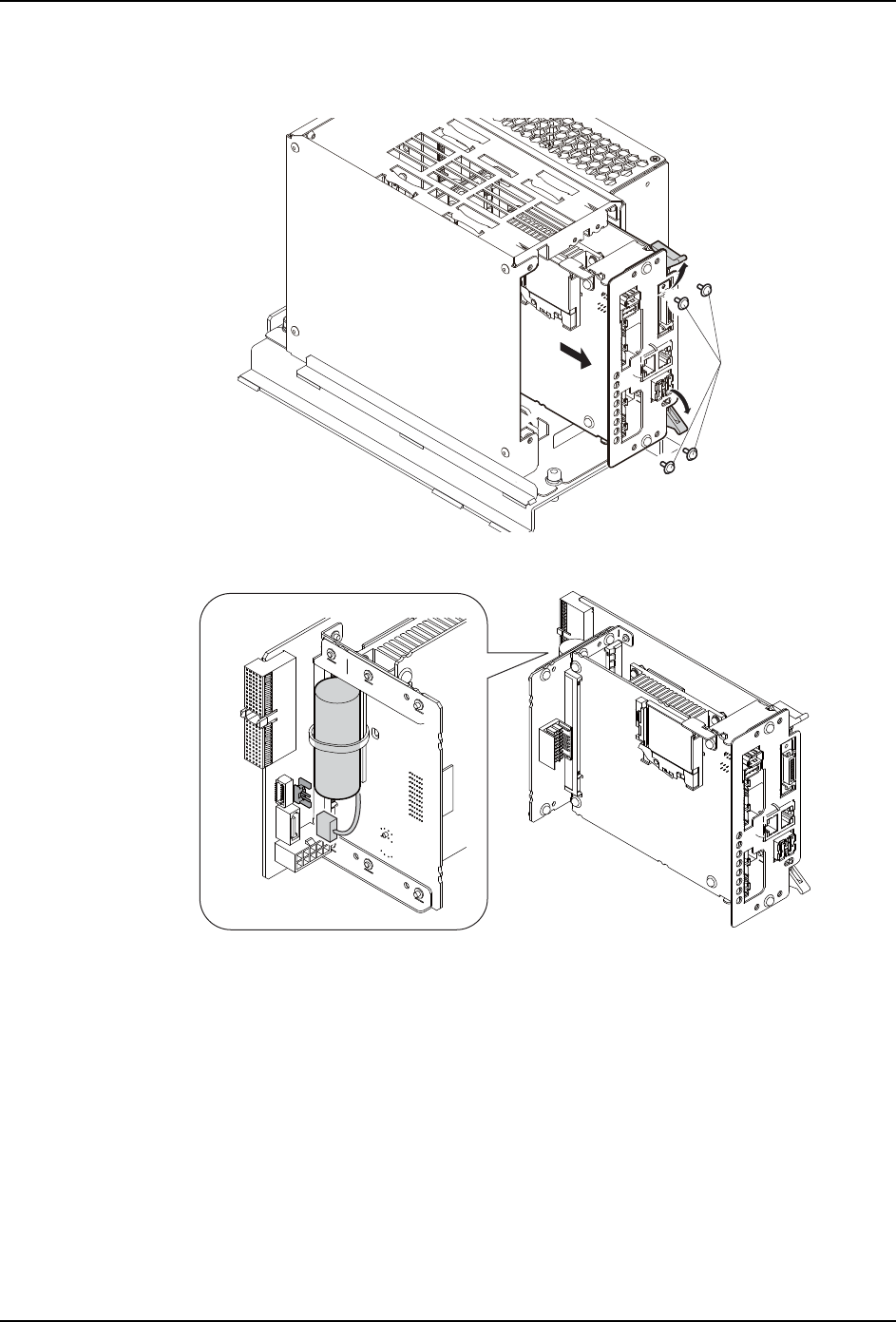

MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 373 8. 请拆除固定 CPU 电路板的螺丝 （4 根） 。 9. 请拉手柄，拉出伺服电路板。 10.在 CPU 电路板后方有电池 。请拆除绑扎带 和接插头，更换成新 电池。 11.更换电池后，按照与拆除相反的顺序组装 C PU 箱并将其按原状返回到机器上。 备注 )在导线和 CPU 箱上， 各自用数字和字母记载了插头名字。 请与插头名字一致进行连接。 12.…
6. 消耗品的更换 MEC-NXT3-004S0
372 NXT III 机械手册

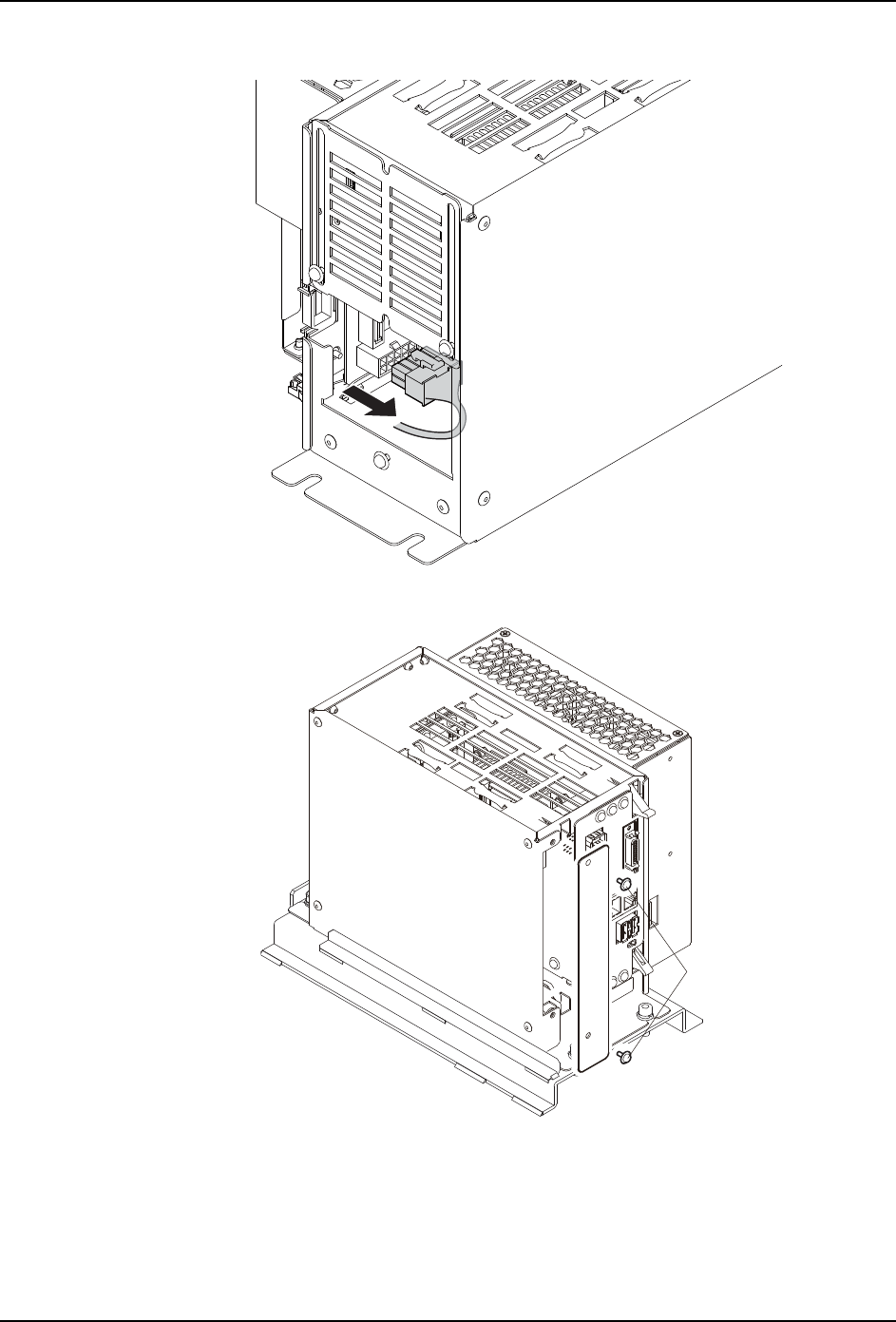

6. 请从 CPU 电路板上拆除接插件。
7. 请拆除螺丝 （2 根），拆除盖板。
01MEC-1782
01MEC-1416a
0.49 Nm
6. 消耗品的更换 MEC-NXT3-004S0
374 NXT III 机械手册
6.10.6 更换后的各种设定
电池更换后有必要进行基座的网络设定。
设定方法
1. 将主电源开关 ON。
2. 显示出电池用尽的画面，按下 OK 按键。显示出网络的设定画面。
备注 )不显示出电池用尽的画面，显示出网络设定画面时，请进行以下步骤。 在前项即使按
下 OK 按键也不显示网络设定画面而显示出 「Module and base are unable to
communicate.」的画面时，请使用软件工具 「TcpIpSetting」进行网络设定。 请参考
（NXT III 系统手册的 「NXT-3 软件工具」章节的 「TcpIpSetting」）。
3. 在网络设定画面上，设定 IP address，Subnet mask，Default gateway。
4. 暂时使主电源开关 OFF，重新将其 ON。
5. 更进一步，要指定 DNS 伺服或者主电脑名的时候，请使用软件工具 「NetworkSetting」
设定网络。（参考 「NXT-3 系统手册」的 「各软件工具的使用方法」章节的
「NetworkSetting」）。
Module <<Normal Mode>>
Fuji_VM Version V02.61
Fuji Machine Mfg. Co., Ltd.
Booting system
DIO Initialize Done
CUnet Initialize Done
Panel Initialize Done
IO Shell Initialize Done
Boot Error occurred
ErrorCode :0x8000EB0D
SubErrorCode :0x00000000
Battery Error(Base)
:
:
:
01MEC-0027
01MEC-1598
