MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 379 6.12 模组中转电路板 / 接插件电路板保险丝的更换 在模组控制箱内有模组中转电路 板和模组接插件电路板。 保险丝溶断的话， 电路板上的保险 丝检查用 LED 熄灯。更换保险丝前请确认是否 溶断。 为了防止静电，请使用控制电流 用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带 的连接口 （EARTH BONDING POINT）设置在基…
6. 消耗品的更换 MEC-NXT3-004S0
378 NXT III 机械手册

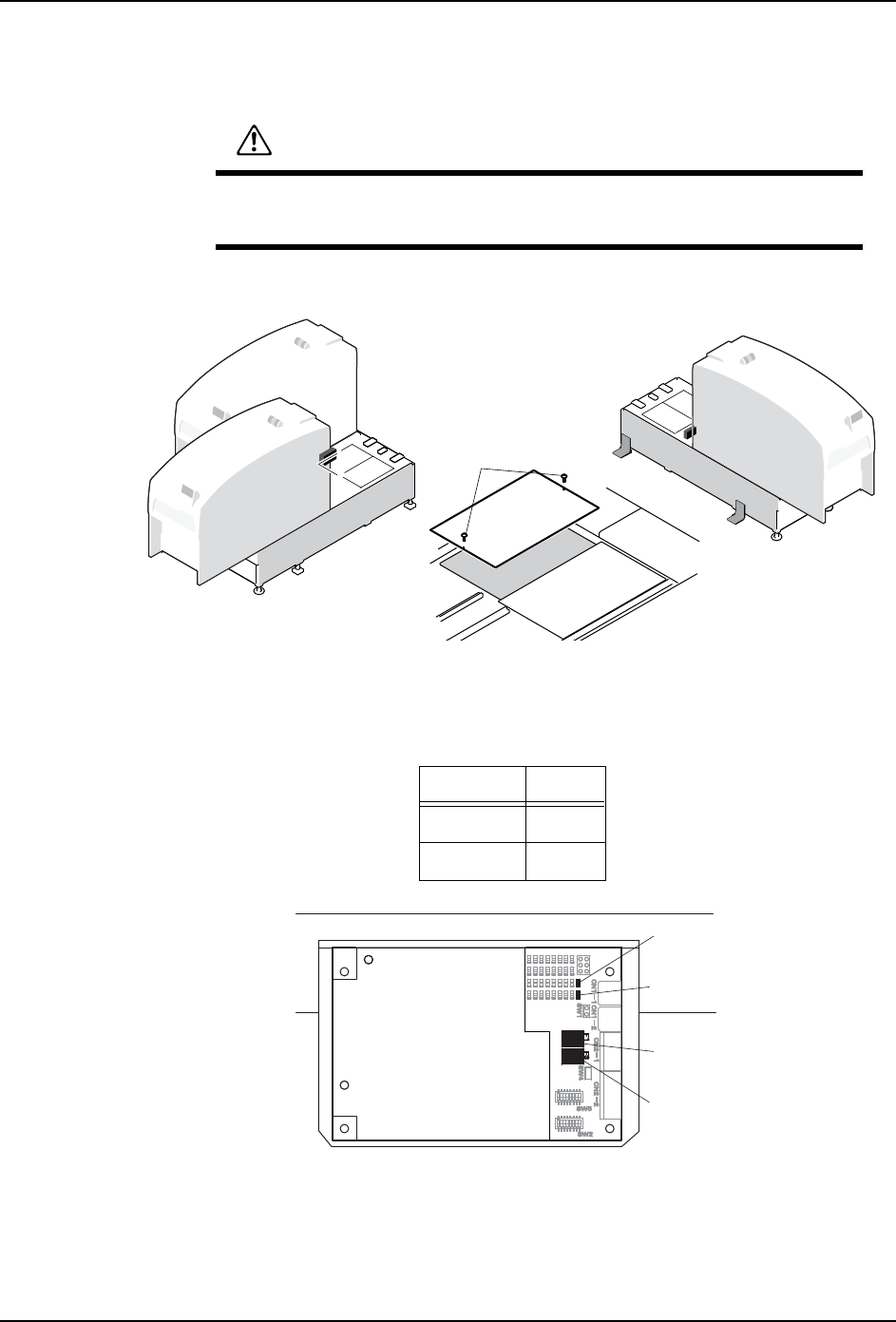

更换方法
1. 请拉出模组。（参考。) 「4.1 模组的拉出 / 插入」
2. 请拆除远程控制 I/O 电路板上方的盖板。
3. 为了防静电请将防静电环戴在手腕上。
注意 )如果在带静电的状态下作业时，有可能损坏电路板的电子元件。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住后切
断。
保险丝 LED
F1 LED1
F2 LED3
01MEC-1424a
3.3 Nm
01MEC-1423
F1
F3
LED1
LED3
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 379
6.12 模组中转电路板 / 接插件电路板保险丝的更换
在模组控制箱内有模组中转电路板和模组接插件电路板。保险丝溶断的话，电路板上的保险
丝检查用 LED 熄灯。更换保险丝前请确认是否溶断。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
6.12.1 更换周期
保险丝溶断时
6.12.2 更换方法

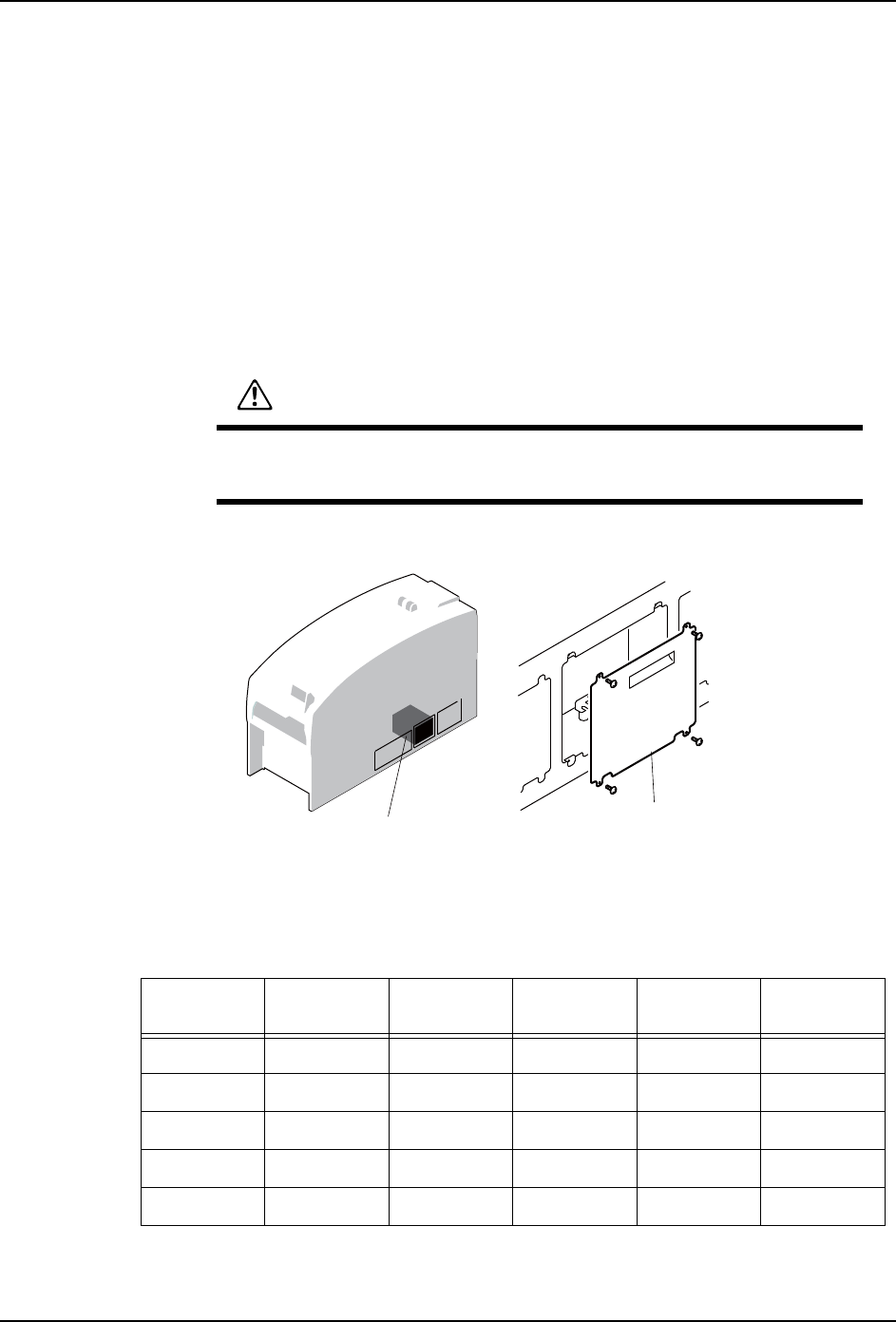

1. 请拉出作业模组右面邻接的模组。（参考。) 「4.1 模组的拉出 / 插入」
2. 请从右面相邻模组后侧拆除螺丝 (4 个 )，取下盖板。
3. 请将防静电环戴在手腕上防止静电。
注意 )如果在带静电的状态下工作的话，CPU 箱内的电子元件有可能破坏。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住切
断。
中转电路板
(1)
插座电路板
(2)
保险丝 LED 保险丝 LED 保险丝 LED
F1 PL8 F1 LED3 F5 LED7
F2 PL9 F2 LED4 F6 LED8
F3 PL10 F3 LED5 F7 LED9
- - F4 LED6 F8 LED10
01MEC-0265Sa
ⴌᶵ
⁗㓺
1.65 Nm
6. 消耗品的更换 MEC-NXT3-004S0
380 NXT III 机械手册
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。

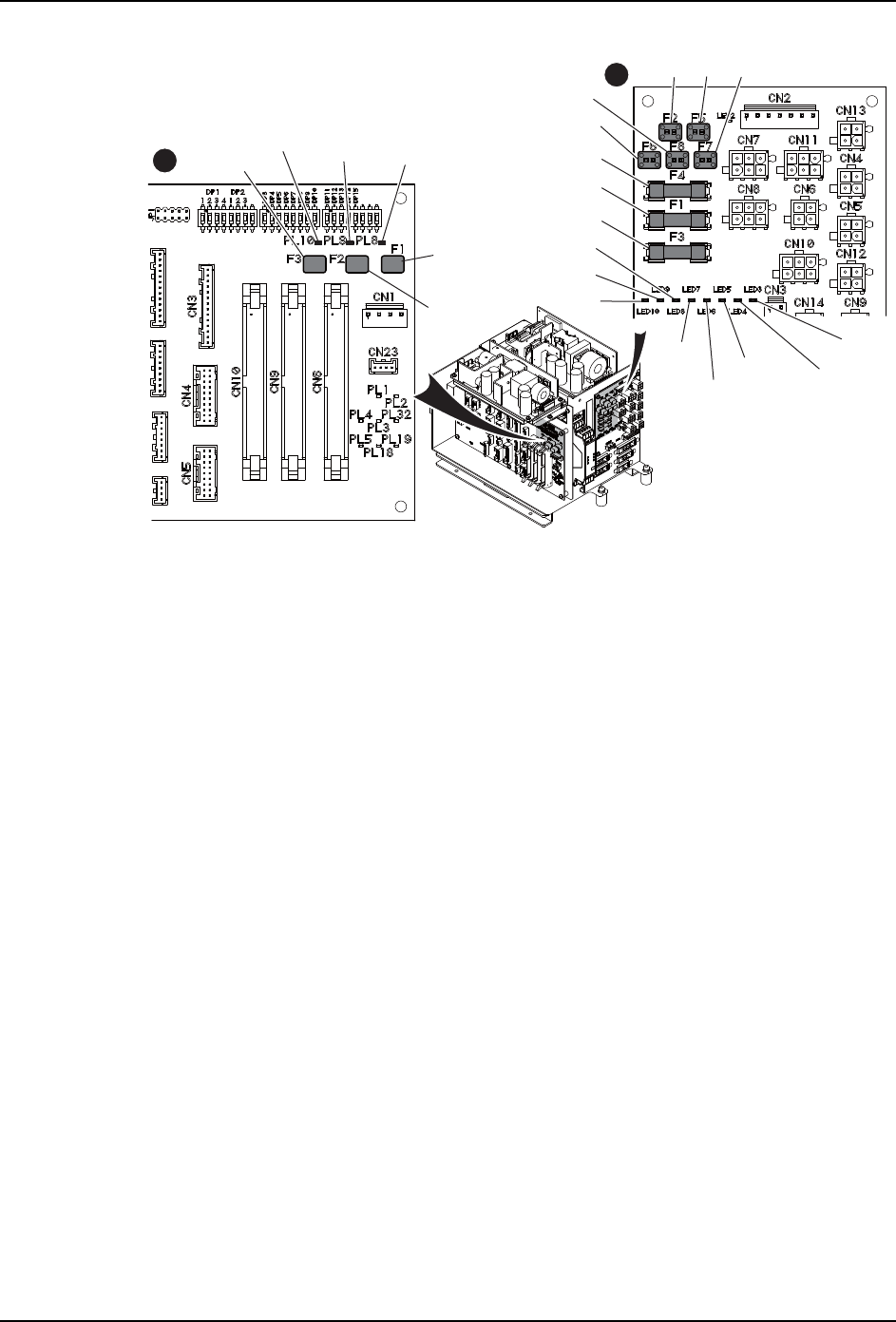

6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
01MEC-1425
F2
F3
F4
F1
F6
F5
F8
F7
LED9
LED10
LED8
LED6
LED7
LED5
LED3
LED4
F1
F2
F3
PL9
PL8
PL10
1
2
