6. 消耗品的更换 MEC-NXT3-004S0 380 NXT III 机械手册 5. 请把主 开关 OFF。 注意 )请务必在更换保险丝前切断电源。请安装与更换 的保险丝同样容量的保险丝。 6. 请拔掉熔断的保险丝，安装新的保险丝。 另外，要拆除插座电路板的保险丝 F1，F3，F4 时，请在拆除支架盖板后拆除保险 丝。 01MEC-1425 F2 F3 F4 F1 F6 F5 F8 F7 LED9 LED10 LED8 LED6 L…
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 379
6.12 模组中转电路板 / 接插件电路板保险丝的更换
在模组控制箱内有模组中转电路板和模组接插件电路板。保险丝溶断的话，电路板上的保险
丝检查用 LED 熄灯。更换保险丝前请确认是否溶断。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
6.12.1 更换周期
保险丝溶断时
6.12.2 更换方法
1. 请拉出作业模组右面邻接的模组。（参考。) 「4.1 模组的拉出 / 插入」
2. 请从右面相邻模组后侧拆除螺丝 (4 个 )，取下盖板。
3. 请将防静电环戴在手腕上防止静电。
注意 )如果在带静电的状态下工作的话，CPU 箱内的电子元件有可能破坏。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住切
断。
中转电路板
(1)
插座电路板
(2)
保险丝 LED 保险丝 LED 保险丝 LED
F1 PL8 F1 LED3 F5 LED7
F2 PL9 F2 LED4 F6 LED8
F3 PL10 F3 LED5 F7 LED9
- - F4 LED6 F8 LED10
01MEC-0265Sa
ⴌᶵ
⁗㓺
1.65 Nm
6. 消耗品的更换 MEC-NXT3-004S0
380 NXT III 机械手册
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
01MEC-1425
F2
F3
F4
F1
F6
F5
F8
F7
LED9
LED10
LED8
LED6
LED7
LED5
LED3
LED4
F1
F2
F3
PL9
PL8
PL10
1
2
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 381
6.13 基座中转电路板保险丝的更换
基座控制箱的中转电路板上的保险丝溶断的话，保险丝检查用 LED 熄灯。请确认有无保险丝
溶断后更换。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。

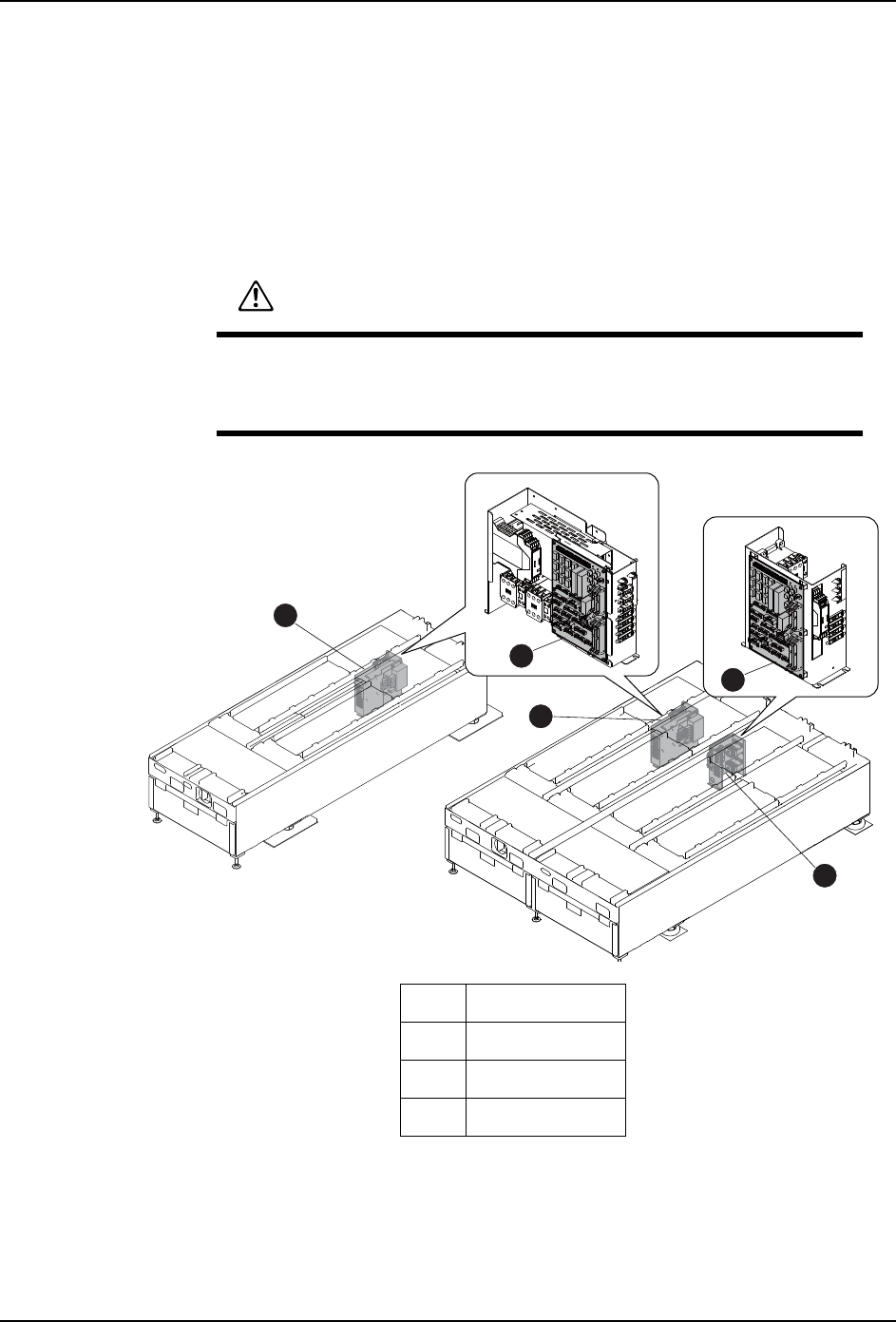

在以下显示出基座控制箱的位置。此外，需要将相应的更换保险丝的基座控制箱上的模组拉
到前方。
6.13.1 更换周期
保险丝溶断时
警告
将几台模组处于半拉出状态时， 拉出的台数有限制 （在 4M 型基座上搭载
M3 型模组到 2 台为止）。超过限制台数将模组拉出时， 机器整体会向前
倾斜，有可能造成身体受伤等。
1 基座控制箱 1
2 基座控制箱 2
3 中转电路板 1
4 中转电路板 2
01MEC-1426
1
2
1
3
4
