6. 消耗品的更换 MEC-NXT3-004S0
382 NXT III 机械手册

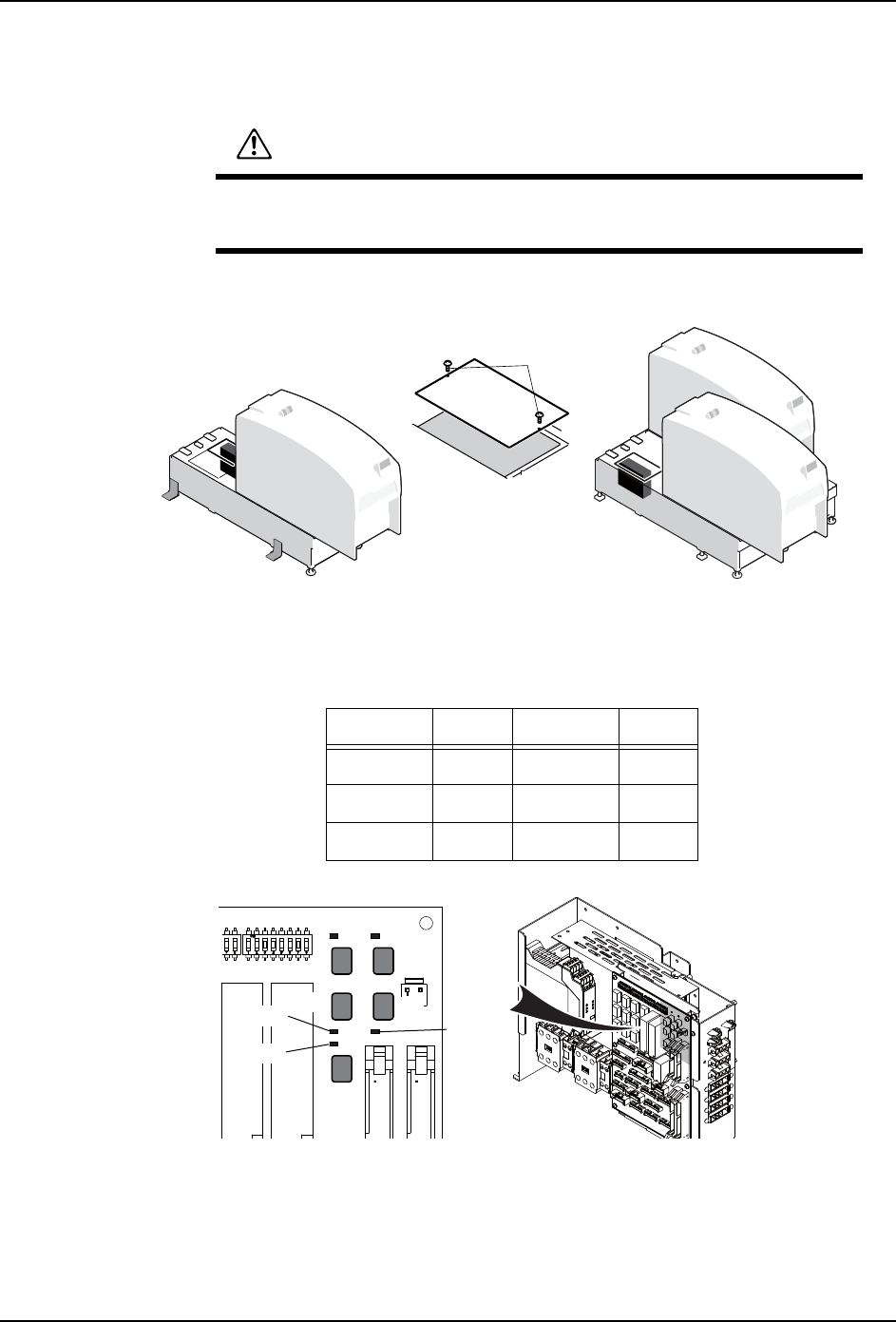

6.13.2 基座控制箱中转电路板 1
1. 请拉出模组。（参考。) 「4.1 模组的拉出 / 插入」
2. 请拆除基座控制箱 1 上方的盖板。
3. 为了防静电请将防静电环戴在手腕上。
注意 )如果在带静电的状态下作业时，有可能损坏电路板的电子元件。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住后切
断。
保险丝 LED 保险丝 LED
F1 PL0 F4 PL64
F2 PL62 F5 PL65
F3 PL63 - -
01MEC-1427a
3.3 Nm
01MEC-1428
F2
F3
F4
F1
F5
PL65
PL64
PL63
PL62 PL0
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 383

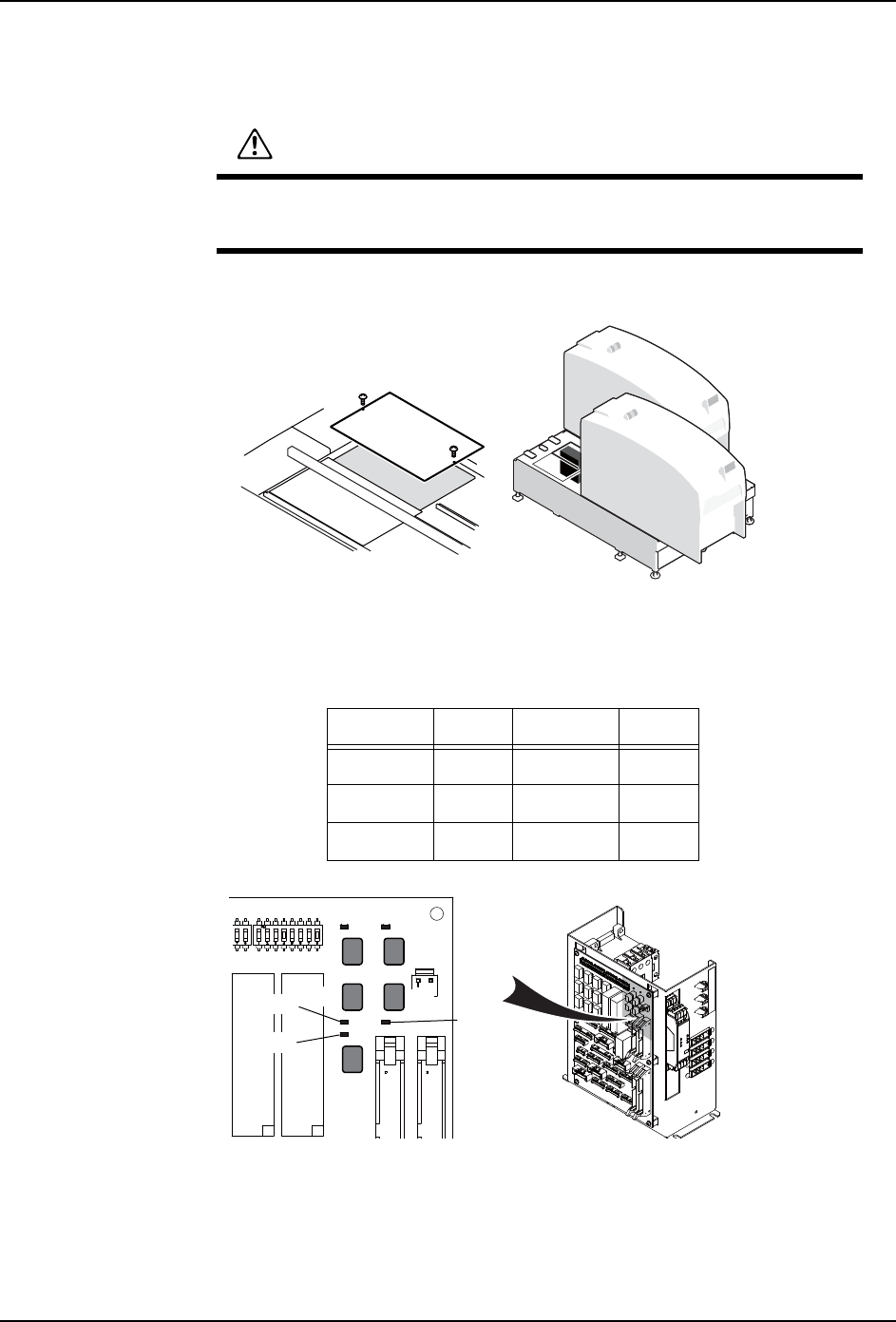

6.13.3 基座控制箱中转电路板 2
1. 请拉出模组。（参考。) 「4.1 模组的拉出 / 插入」
2. 请拆除基座控制箱 2 上方的盖板。
3. 为了防静电请将防静电环戴在手腕上。
注意 )如果在带静电的状态下作业时，有可能损坏电路板的电子元件。
4. 请在中转电路板、插座电路板上找出熄灯的 LED，参考下表确认熔断的保险丝。
5. 请把主开关 OFF。
注意 )请务必在更换保险丝前切断电源。请安装与更换的保险丝同样容量的保险丝。
6. 请拔掉熔断的保险丝，安装新的保险丝。另外，要拆除插座电路板的保险丝 F1，F3，F4
时，请在拆除支架盖板后拆除保险丝。
警告
更换作业时，请注意没有另外的作业者插入模组。手指有可能被夹住后切
断。
保险丝 LED 保险丝 LED
F1 PL0 F4 PL64
F2 PL62 F5 PL65
F3 PL63 - -
01MEC-1430
01MEC-1429
F2
F3
F4
F1
F5
PL65
PL64
PL63
PL62
PL0
6. 消耗品的更换 MEC-NXT3-004S0
384 NXT III 机械手册
6.14 废料带处理单元的可动刀刃的更换
6.14.1 更换时期
在可动刀刃残缺、刀口变钝的时候。
6.14.2 准备的物品
警告
请别把手指等放入废料带处理单元的开口部，有可能受伤。
在调整间隙时以外，操作中请在可动刀刃和固定刀刃之间放入胶纸带等。
因为有可能受伤。
治具 ( 选项 ) 刀刃对齐调整用治具 AA3HT**
插片 0.02mm 2MGKPK0021
插片 0.05mm 2MGKPK0022
插片 0.05mm 2MGKPK0023
插片 0.10mm 2MGKPK0024
工具 六角扳手套件
扳钳套件
十字螺丝刀
其他 塞尺 ( 间隙量规 ) 厚 0.02mm、0.06mm、0.10mm
01MEC-0592
