6. 消耗品的更换 MEC-NXT3-004S0 388 NXT III 机械手册 11.间隙量没有满足公差条件的时候 ，请调整固定刀刃的高度。 a. 请拧松缝隙尺寸不在公差范围内的固定刀 刃螺丝 . 如果是 M6-3 模组 , 请另外再拧松 位于两端的调整螺丝的螺母。 b. 在固定刀刃安装螺丝附近的固定刀刃和底 座板之间放入恰当厚度的垫片，并临 时拧 紧固定刀刃的安装螺丝。 备注 )带有刷子的时候，请从没有安装刷子的一侧插入 垫片。 …
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 387
a. 请拧松缝隙尺寸不在公差范围内的刮刀螺丝 . 如果是 M6-3 模组 , 请另外再拧松位于
两端的调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧
紧固定刀刃的安装螺丝。
备注 )插图中的垫片配置是一个例子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 8 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 请反复进行从a到d的操作,直到满足公差为止。如果是M6-3模组,即使调整垫片
的厚度也不能满足公差的话，请调整两端的螺丝。
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差
条件。如果偏离公差条件，请重新调整。

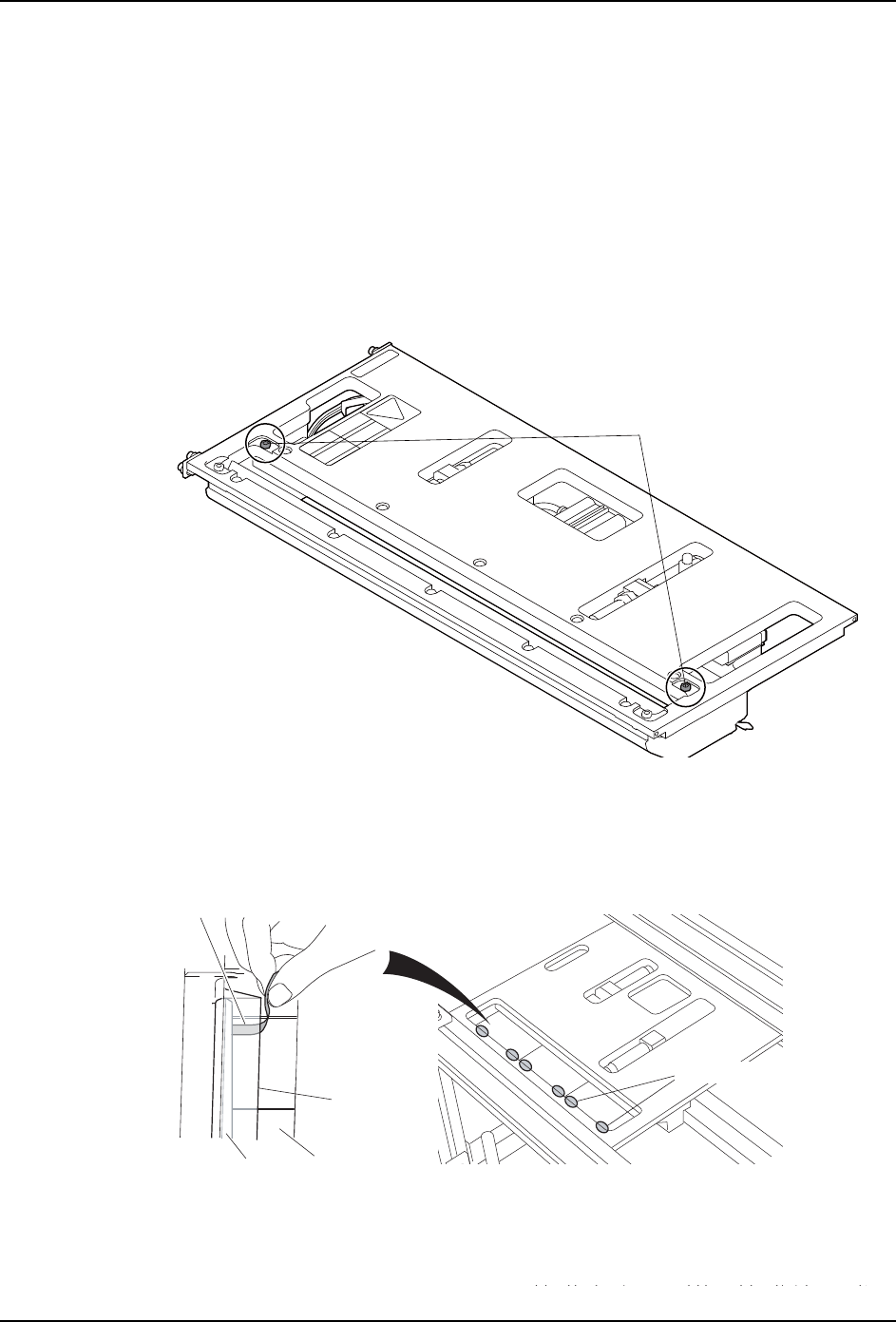

10.把塞尺插入可动刀刃和固定刀刃之间确认间隙尺寸。公差条件是厚度 0.02mm 可以放
入、0.06mm 不能放入的间隙。间隙量请在每个刀刃的 2 个地方进行确认。
01MEC-1284a
7.84 Nm
(Nut)
01MEC-0793Sa
ᐃ⨨
ᆆ
ດተ
ਥࣞ࠶࠹
രᇐ࠶࠹
6. 消耗品的更换 MEC-NXT3-004S0
388 NXT III 机械手册
11.间隙量没有满足公差条件的时候，请调整固定刀刃的高度。
a. 请拧松缝隙尺寸不在公差范围内的固定刀刃螺丝 . 如果是 M6-3 模组 , 请另外再拧松
位于两端的调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧
紧固定刀刃的安装螺丝。
备注 )带有刷子的时候，请从没有安装刷子的一侧插入垫片。 插图中的垫片配置是一个例
子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 10 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 请反复进行从a到d的操作,直到满足公差为止。在M6-3模组上,如果调整垫片的
厚度也不能满足公差的话，请调整两端的螺丝。
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差
条件。如果偏离公差条件，请重新调整。
01MEC 1433Sa
ᆆ
⡽
രᇐ࠶࠹
ᓋᶵ
ᆿ㻻രᇐ࠶࠹㷰ṉ
0⁗㓺⭞༺θ
0⁗㓺⭞༺
7.84 Nm
01MEC-1285a
7.84 Nm
(Nut)
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 389
12.请将废料带处理单元从刀刃对齐调整治具上拆除下来，置放在操作台上。
13.请一边将滑槽盖板按下图的箭头方向压入。一边用螺栓固定。
14.请安装输送槽。固定输送槽时，请一边压入固定刀刃，一边固定螺栓。
15.使可动刀刃前后移动，确认滑动盖板和输送槽不相碰撞。
备注 )如果滑动盖板和输送槽相互碰撞，请把输送槽安装位置移开到不相碰撞的位置。
16.请连接空气软管。
17.请安装废料带处理单元。( 详细参照 ) 「7.4 废料带处理单元的更换」
01MEC-1095Sa
┇″ⴌᶵ
3.92 Nm
01MEC-0794Sb
䗉䘷″
1.96 Nm
1.96 Nm
