MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 389 12.请将废料带处理单元从刀刃对齐调整治 具上拆除下来，置放在操作台上。 13.请一边将滑槽盖板按下图的箭 头方向压入。一边用螺栓固定。 14.请安装输送槽。固定输送槽时，请一边 压入固定刀刃，一边固定螺栓。 15.使可动刀刃前后移动，确认滑 动盖板和输送槽不相碰撞。 备注 )如果滑动盖板和输送槽相互碰撞，请把输送槽安装位置 移开到不相碰撞的位置。 16…
6. 消耗品的更换 MEC-NXT3-004S0
388 NXT III 机械手册

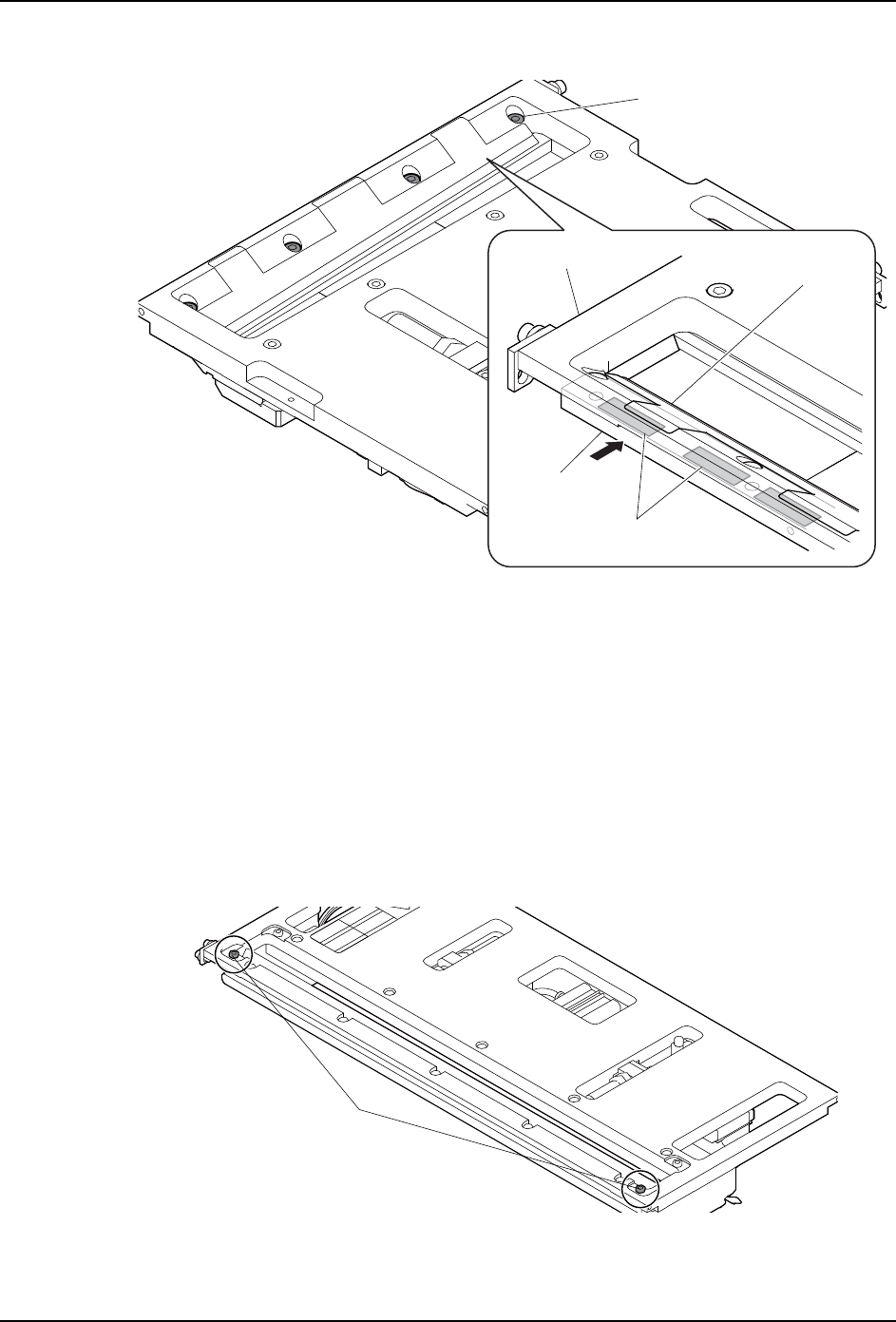

11.间隙量没有满足公差条件的时候，请调整固定刀刃的高度。
a. 请拧松缝隙尺寸不在公差范围内的固定刀刃螺丝 . 如果是 M6-3 模组 , 请另外再拧松
位于两端的调整螺丝的螺母。
b. 在固定刀刃安装螺丝附近的固定刀刃和底座板之间放入恰当厚度的垫片，并临时拧
紧固定刀刃的安装螺丝。
备注 )带有刷子的时候，请从没有安装刷子的一侧插入垫片。 插图中的垫片配置是一个例
子。请根据情况，变更放入垫片的地方和垫片的大小。
c. 请用步骤 10 方法确认间隙量。
d. 不满足公差条件的时候，变更垫片的厚度，请确认间隙量。
e. 请反复进行从a到d的操作,直到满足公差为止。在M6-3模组上,如果调整垫片的
厚度也不能满足公差的话，请调整两端的螺丝。
f. 请拧紧固定刀刃安装螺丝和调整螺丝的螺母，确认全部的测定位置间隙量满足公差
条件。如果偏离公差条件，请重新调整。
01MEC 1433Sa
ᆆ
⡽
രᇐ࠶࠹
ᓋᶵ
ᆿ㻻രᇐ࠶࠹㷰ṉ
0⁗㓺⭞༺θ
0⁗㓺⭞༺
7.84 Nm
01MEC-1285a
7.84 Nm
(Nut)
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 389

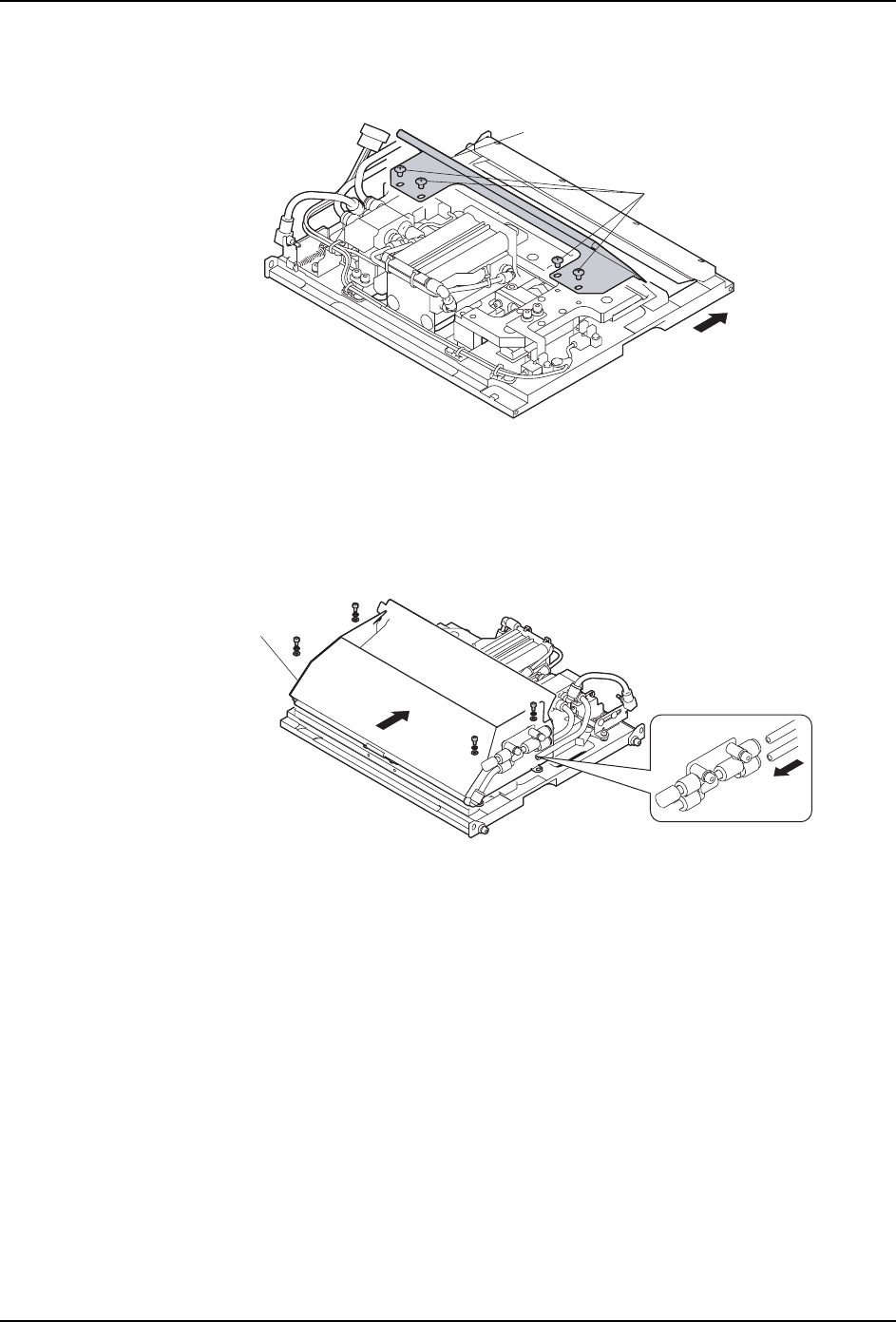

12.请将废料带处理单元从刀刃对齐调整治具上拆除下来，置放在操作台上。
13.请一边将滑槽盖板按下图的箭头方向压入。一边用螺栓固定。
14.请安装输送槽。固定输送槽时，请一边压入固定刀刃，一边固定螺栓。
15.使可动刀刃前后移动，确认滑动盖板和输送槽不相碰撞。
备注 )如果滑动盖板和输送槽相互碰撞，请把输送槽安装位置移开到不相碰撞的位置。
16.请连接空气软管。
17.请安装废料带处理单元。( 详细参照 ) 「7.4 废料带处理单元的更换」
01MEC-1095Sa
┇″ⴌᶵ
3.92 Nm
01MEC-0794Sb
䗉䘷″
1.96 Nm
1.96 Nm
6. 消耗品的更换 MEC-NXT3-004S0
390 NXT III 机械手册

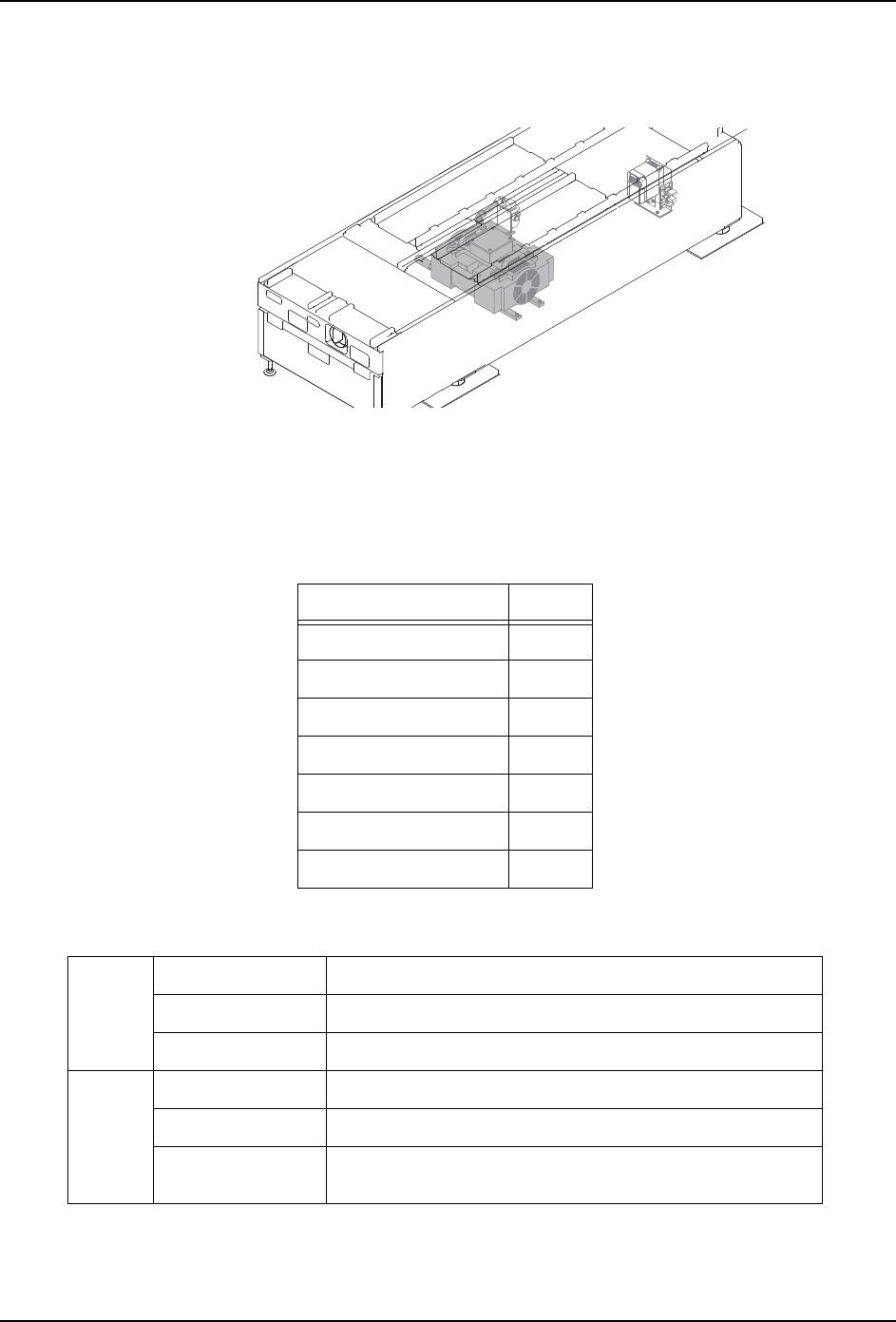

6.15 2M-3 基座用真空泵的损耗品
请将吸气阀、排气阀、垫圈等的损耗品与真空泵维修保养套件的新部件进行更换。
6.15.1 更换时期
机器每运转 10,000 小时
6.15.2 准备物品
维修保养套件 ( 图号 :H5448D)
工具类
01MEC-1434
部件名称 数量
吸取阀干扰防止橡胶 4
吸 · 排气阀 12
备用排气阀 4
盖垫 4
密封垫 4
吸取阀备份 4
连接管 1
工具 六角扳手套件 -
转矩扳手 扳手
十字螺丝刀 No.2
其他 工业用酒精 擦拭清扫用
擦纸 擦拭清扫用
防尘口罩、手套、
油性笔
-
