MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 393 6. 请拆除螺栓，拆除限位开关和右侧的电缆 托链架 BKT 附带的状态下的中心平板。因为在 中心平板相连着限位开关的电缆 ，请放置在基座后方。 7. 请拆除螺栓，取下左侧的电缆托链架 BKT。 01MEC-1521a 12.74 Nm 01MEC-1522a 7.84 Nm
6. 消耗品的更换 MEC-NXT3-004S0
392 NXT III 机械手册
4. 请拆除螺栓，取下 2 个空气气缸。在空气气缸上连接了空气软管。请在连接空气软管的
状态下，放置在不妨碍以后作业的地方。
5. 请拆除螺栓，取下 2 个电缆托链架。
01MEC-1519a
12.7 Nm
12.7 Nm
01MEC-1520a
3.92 Nm
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 393

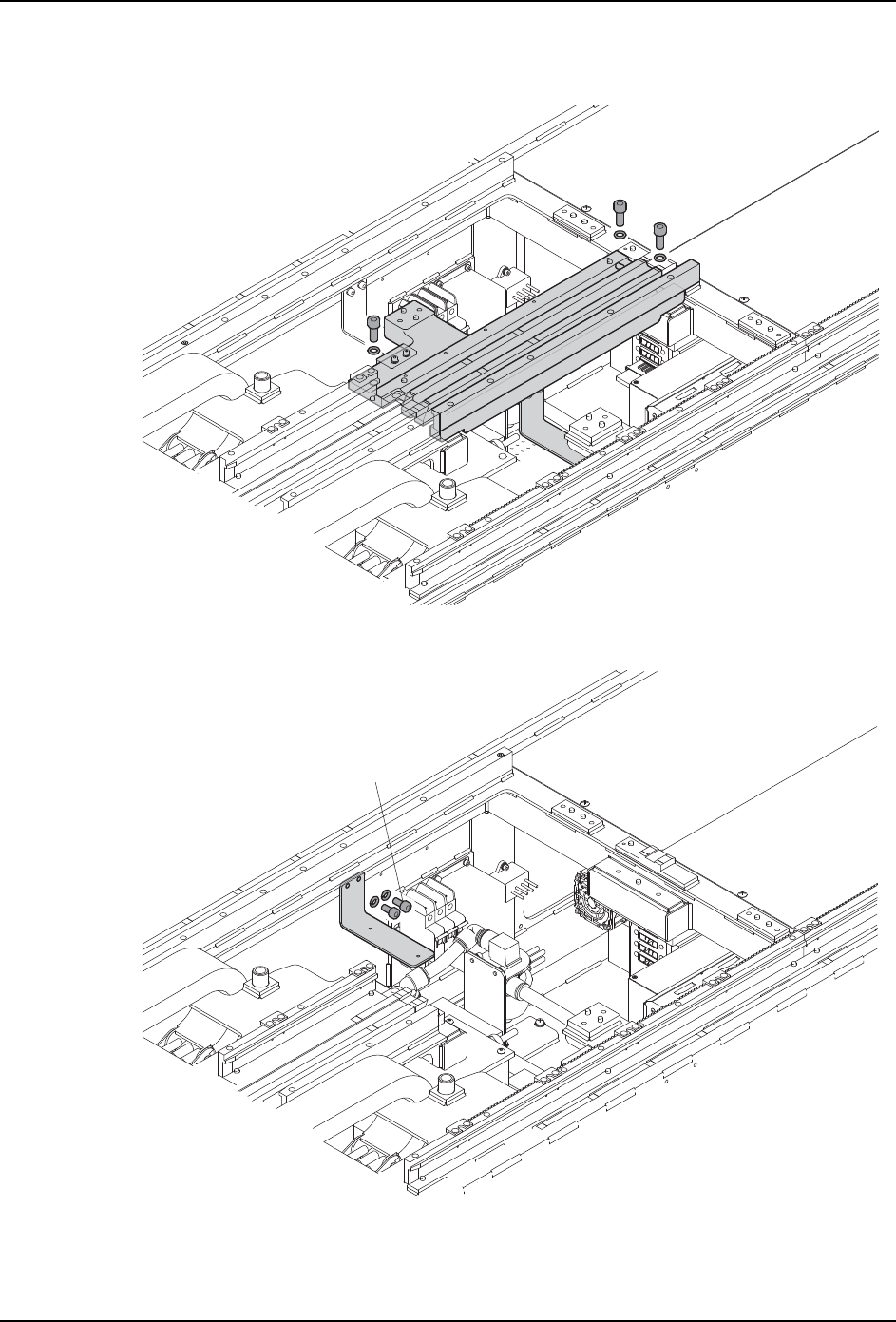

6. 请拆除螺栓，拆除限位开关和右侧的电缆托链架 BKT 附带的状态下的中心平板。因为在
中心平板相连着限位开关的电缆，请放置在基座后方。
7. 请拆除螺栓，取下左侧的电缆托链架 BKT。
01MEC-1521a
12.74 Nm
01MEC-1522a
7.84 Nm
6. 消耗品的更换 MEC-NXT3-004S0
394 NXT III 机械手册

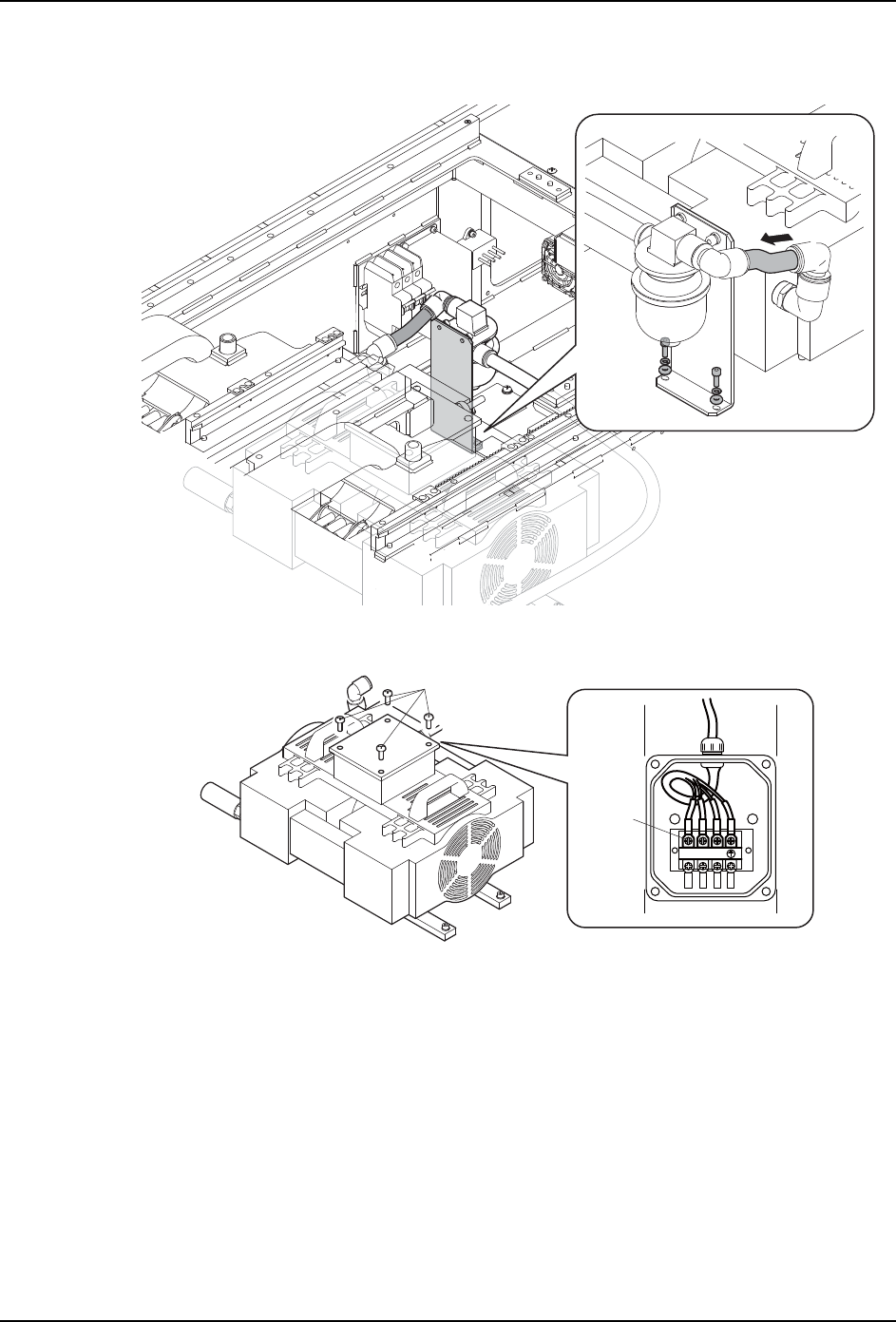

8. 请从真空泵取下软管。拆除螺栓 (2 个 )，请从基座上拆除真空泵过滤器 BKT。拆除的
BKT 请放置到不妨碍后面从基座取出真空泵的时候的位置上。
9. 拆除真空泵接线箱的盖板，从接线板拆除电源线 （U：红、V：白、W：黑、地线）。
01MEC-1523a
3.92 Nm
01MEC-1525-b
4.0 Nm
U V W
1.65 Nm
