6. 消耗品的更换 MEC-NXT3-004S0 396 NXT III 机械手册 真空泵的分解 1. 用六角扳手将固定手柄的内六角螺栓 （M6×L16）拧松，拆下 手柄和平板。 2. 尽量使要更换的工作头处于上方将泵竖向 放置。 3. 拆除工作头的盖罩。 a. 用六角扳手将 4 根固定手柄的内六角螺栓 （M6×L30） 拧松，拆下内六角螺栓。 b. 用双手将装配接头向己方按压，拔掉连接 管。拆下工作头盖罩。此时，请将左 右的 装配接头…
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 395

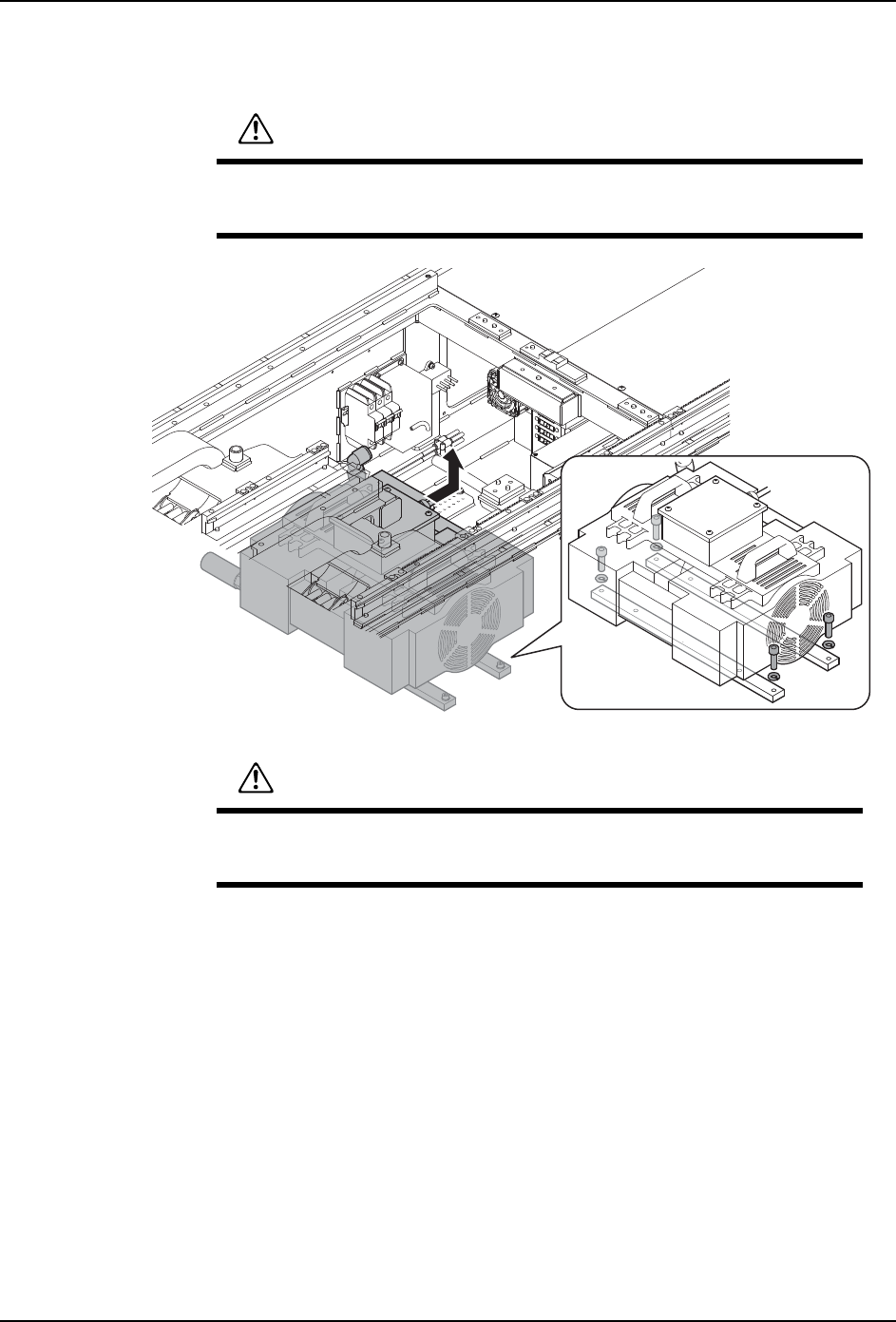

10.拆除安装真空泵的螺栓 （4 根）。请握住手柄，一边将真空泵往后方移动一边举起后从
基座中取出。
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰
受伤。
警告
请在泵停止后放置 30 分钟以上，确认泵冷却后进行操作。一旦运转停
止，泵内部变热，会造成灼伤。
01MEC-1524a
12.74 Nm
6. 消耗品的更换 MEC-NXT3-004S0
396 NXT III 机械手册
真空泵的分解
1. 用六角扳手将固定手柄的内六角螺栓 （M6×L16）拧松，拆下手柄和平板。
2. 尽量使要更换的工作头处于上方将泵竖向放置。
3. 拆除工作头的盖罩。
a. 用六角扳手将 4 根固定手柄的内六角螺栓 （M6×L30）拧松，拆下内六角螺栓。
b. 用双手将装配接头向己方按压，拔掉连接管。拆下工作头盖罩。此时，请将左右的
装配接头一点点交替地拔出。
4. 拆下汽缸。
警告
在进行以下操作时，请带好防尘口罩和手套。细微的尘屑在空气中浮游后
会与空气一起进入体内。
ᒩᶵ
ᢁ᷺
1;7%$66D
രᇐ㷰ṉ
9.31 Nm
NXTBAS153-b
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 397
a. 在拆下汽缸前，用油性笔在外壳和汽缸上做标记。
b. 用戴有手套的手，满满地将风扇向上旋转。此时，请必须戴手套。
c. 将汽缸向上拔起。
5. 拆下压板和盖垫。
a. 对准外壳的标记部，用油性笔在压板上做标记。
