MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 409 b. 请用戴了手套的手，慢慢地旋转风扇。使 气缸上升。此时请务必戴手套。 c. 请将气缸向上拔出。 d. 另一侧的头部也请用同样的方法拆除气缸 。 5. 请从气缸上拆除各元件，清扫气缸。 a. 请从气缸上拆除泵的头部销、阀压板、阀 、眼镜型密封圈。 b. 请用吸取了工业用酒精的废棉纱头，擦拭 、脱脂和清扫气缸全体。请特别认真 地清 扫阀安装部、杯型垫圈摇…
6. 消耗品的更换 MEC-NXT3-004S0
408 NXT III 机械手册

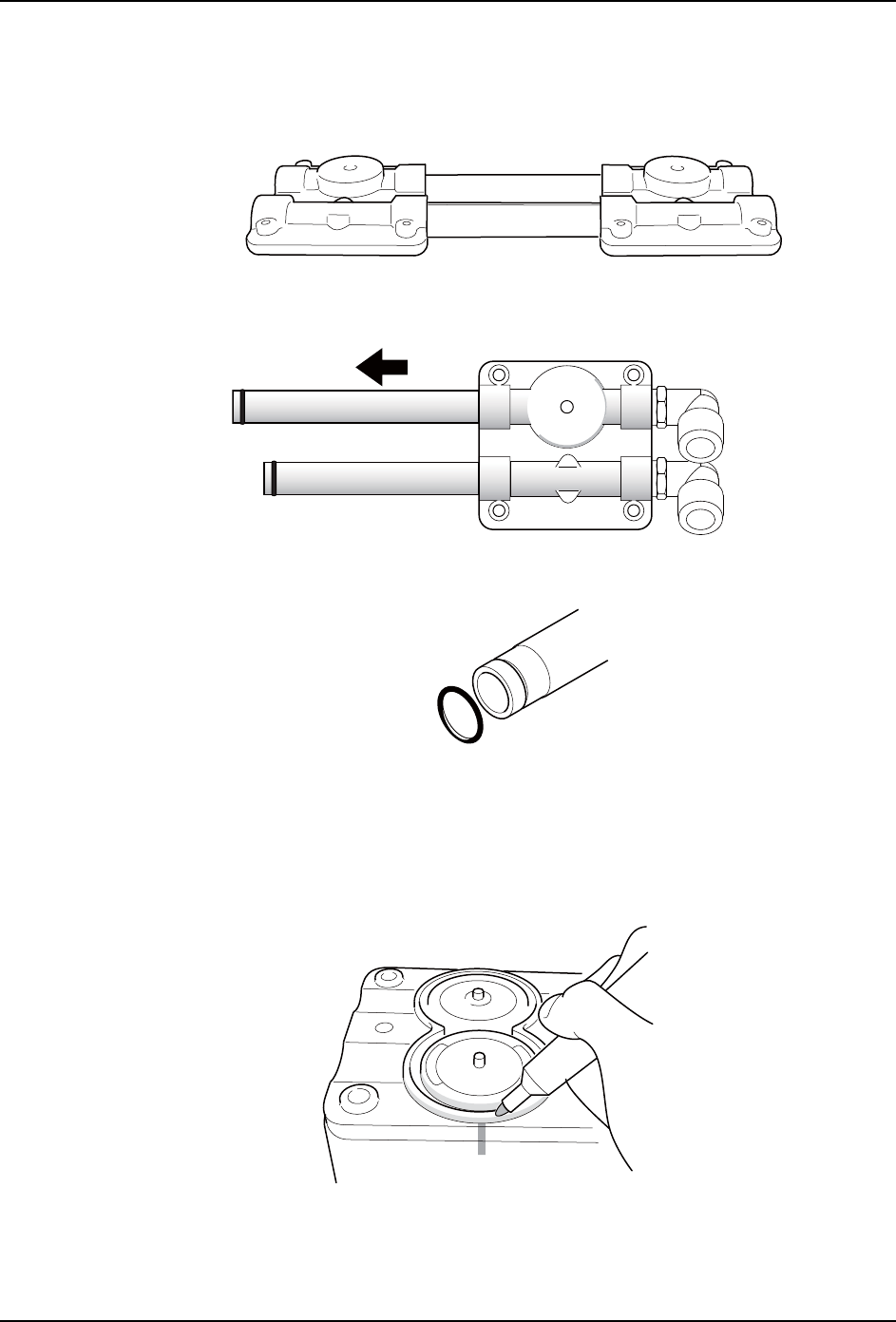

b. 同样，也请拆除另一侧的工作头盖罩的固定螺栓。
c. 请拆除与连接管在一起的工作头盖罩。
注意 )在拆除工作头盖罩时，请不要将汽缸一起拆除。汽缸内的元件有可能飞散。
d. 请从工作头盖罩上拔出 2 根连接管子。
e. 请拆除安装在连接管 (2 根 ) 上的 O 型圈 (4 个 )。
f. 请用吸取了工业用酒精的废棉纱头，擦拭、脱脂和清扫连接管的全体。请特别认真
地清扫 O 型圈的槽部。
4. 拆除气缸。
a. 请在拆除气缸前，在套管和气缸上标注。
30MEC-0368
30MEC-0369
30MEC-0370
30MEC-0371
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 409

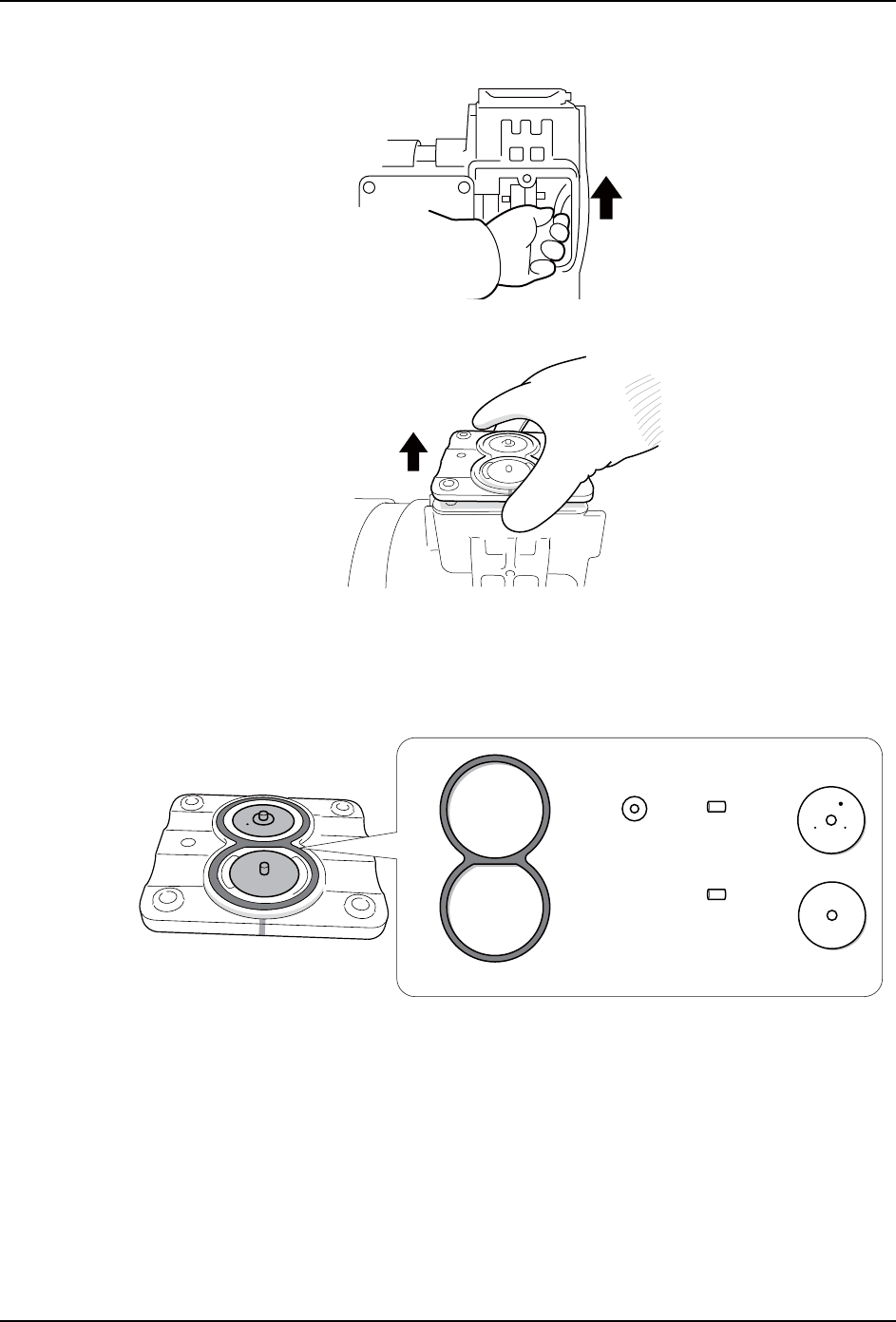

b. 请用戴了手套的手，慢慢地旋转风扇。使气缸上升。此时请务必戴手套。
c. 请将气缸向上拔出。
d. 另一侧的头部也请用同样的方法拆除气缸。
5. 请从气缸上拆除各元件，清扫气缸。
a. 请从气缸上拆除泵的头部销、阀压板、阀、眼镜型密封圈。
b. 请用吸取了工业用酒精的废棉纱头，擦拭、脱脂和清扫气缸全体。请特别认真地清
扫阀安装部、杯型垫圈摇动部。
注意 )请注意不要擦去气缸的标记。
30MEC-0372
30MEC-0373
30MEC-0378Sa
䮒ශᇼሷാ
䰶ুᶵ
⌫ཪ䜞䬶
䰶'
䰶$
6. 消耗品的更换 MEC-NXT3-004S0
410 NXT III 机械手册

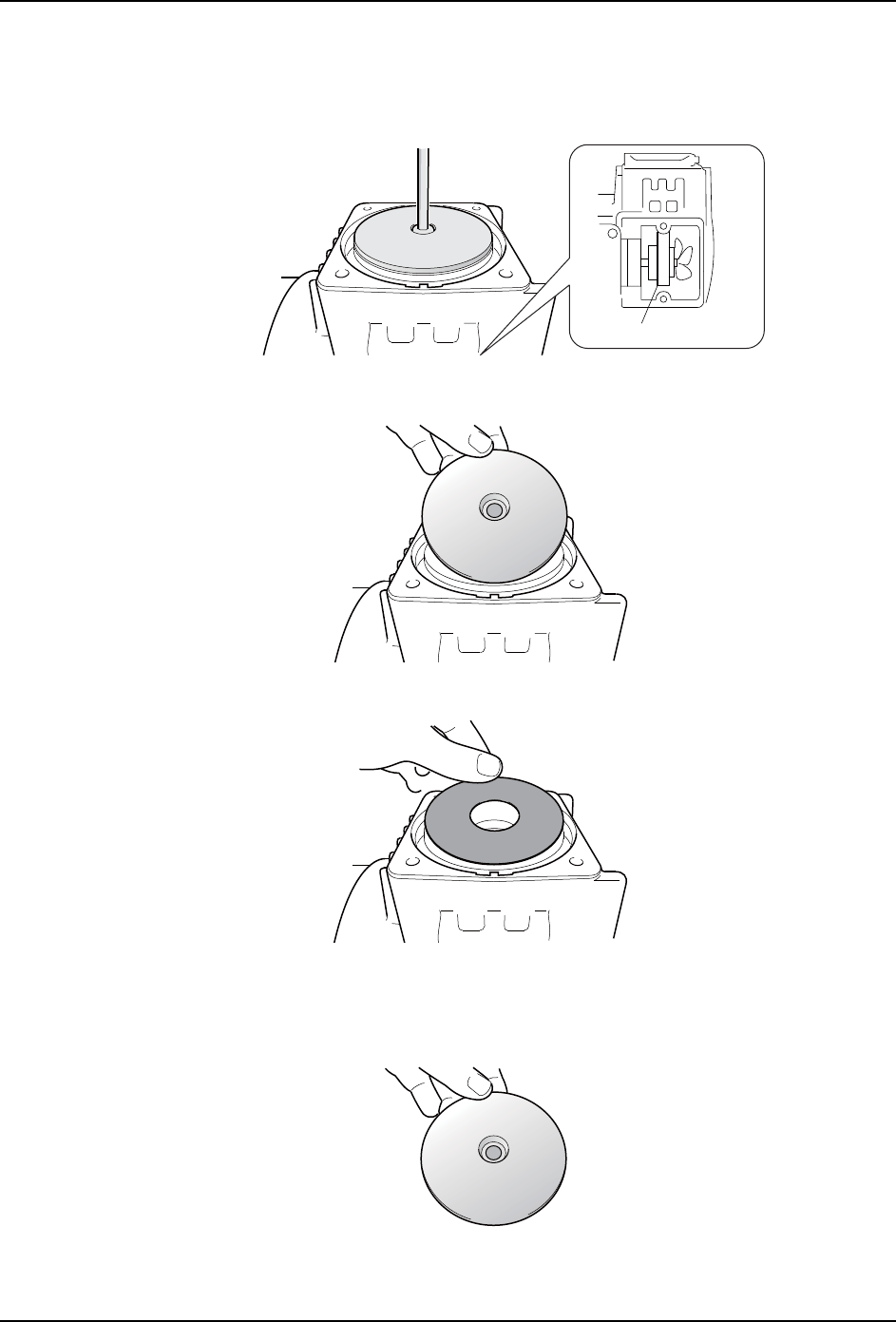

6. 拆除压板和杯型垫圈。
a. 请拆除固定压板的内六角螺栓 (M8×16)。那时，请用戴了手套的手抓住拧松处的连
杆。
b. 请取下压板。
c. 请取下杯型垫圈。
d. 另一侧的头部也请用同样的方法拆除压板和杯型垫圈。
7. 请用吸取了工业用酒精的废棉纱头，擦拭、脱脂和清扫压板全体。请特别认真地清扫杯
型垫圈接触部。
30MEC-0374-Sb
30MEC-0375
30MEC-0376
30MEC-0379
