MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 411 真空泵的组装 1. 安装压板和杯型垫圈。 a. 请安装新的杯型垫圈。 备注 )请沿着连杆的形状的方向安装杯型垫圈。 b. 请把洗干净的压板安装在杯型垫圈上。 c. 请用内六角孔螺栓 (M8×16) 固定压板。请用紧固转矩 12Nm。 d. 另一侧的头部也请用同样的方法拆除压板 和杯型垫圈。 2. 安装气缸。 a. 请更换为新的眼镜型密封圈、阀、阀压板 。…
6. 消耗品的更换 MEC-NXT3-004S0
410 NXT III 机械手册
6. 拆除压板和杯型垫圈。
a. 请拆除固定压板的内六角螺栓 (M8×16)。那时，请用戴了手套的手抓住拧松处的连
杆。
b. 请取下压板。
c. 请取下杯型垫圈。
d. 另一侧的头部也请用同样的方法拆除压板和杯型垫圈。
7. 请用吸取了工业用酒精的废棉纱头，擦拭、脱脂和清扫压板全体。请特别认真地清扫杯
型垫圈接触部。
30MEC-0374-Sb
30MEC-0375
30MEC-0376
30MEC-0379
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 411
真空泵的组装

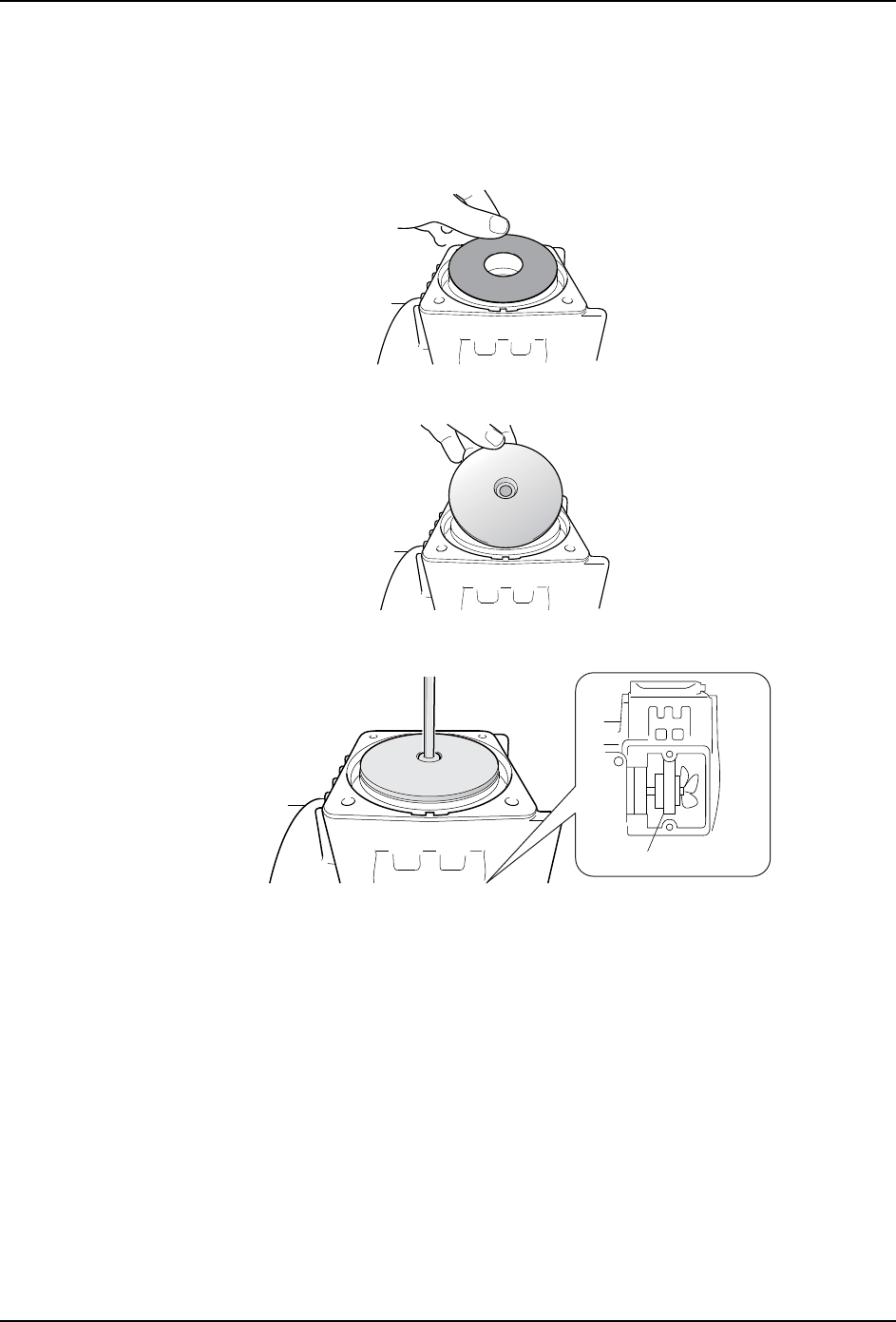

1. 安装压板和杯型垫圈。
a. 请安装新的杯型垫圈。
备注 )请沿着连杆的形状的方向安装杯型垫圈。
b. 请把洗干净的压板安装在杯型垫圈上。
c. 请用内六角孔螺栓 (M8×16) 固定压板。请用紧固转矩 12Nm。
d. 另一侧的头部也请用同样的方法拆除压板和杯型垫圈。

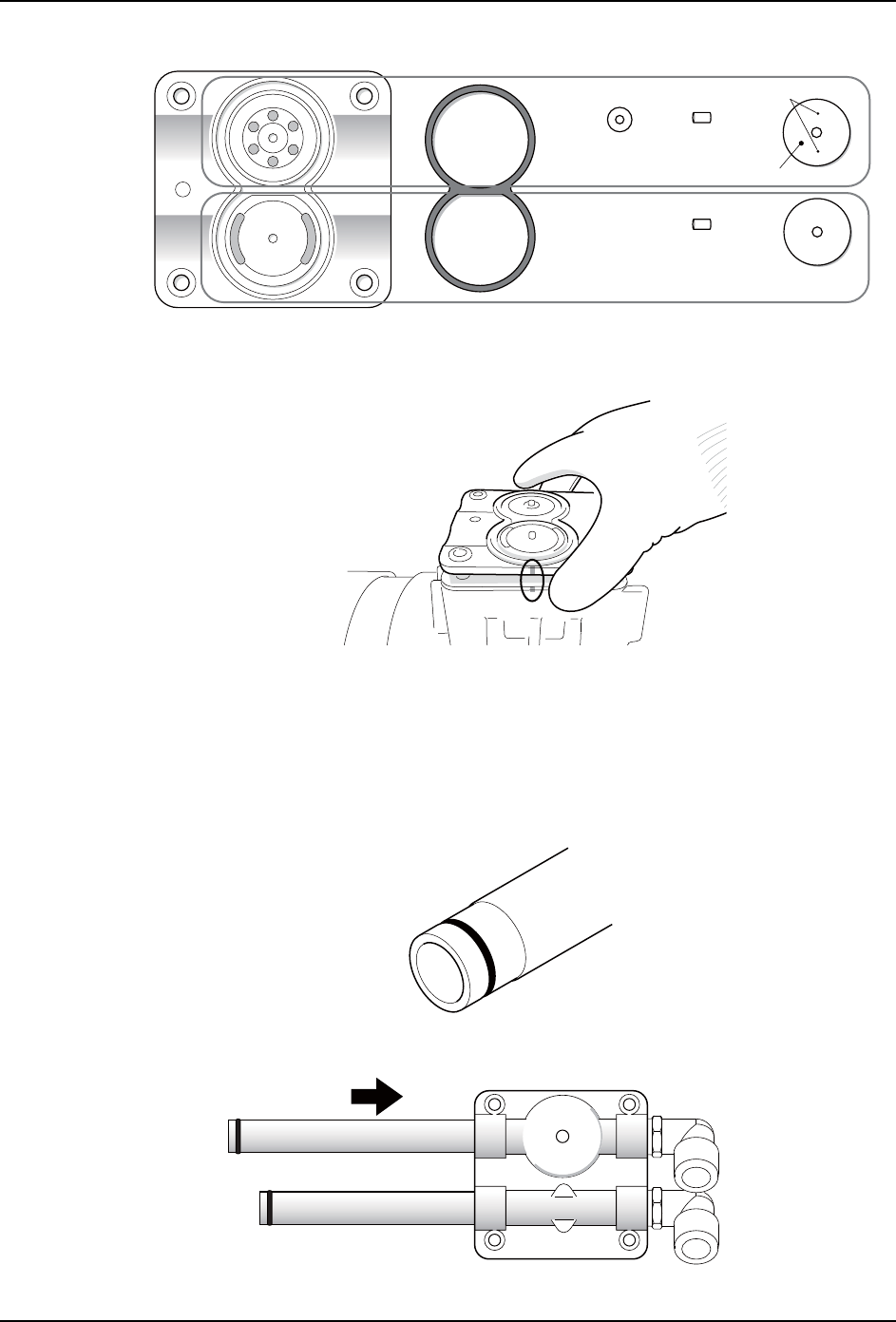

2. 安装气缸。
a. 请更换为新的眼镜型密封圈、阀、阀压板。
b. 请在洗干净的气缸上按顺序安装眼镜型密封圈、泵头部销、阀、阀压板。
备注 )请仅仅在气缸的排气侧安装阀盖板。在安装时使排气侧的阀的黑点在表面、吸气侧的
黑点在背面。
30MEC-0376
30MEC-0375
30MEC-0374-Sb
6. 消耗品的更换 MEC-NXT3-004S0
412 NXT III 机械手册
c. 对准标记，将气缸插入到盖套中。
d. 另一侧的头部也请用同样的方法安装气缸。
3. 安装连接管子、头部盖板。
a. 请更换为新的 O 型圈。
注意 )在 O 型圈上涂覆有润滑油。使用时请不要擦去润滑油。
b. 请在连接管的槽中放置 O 型圈。
c. 请将连接管插入到头部盖板中。
30MEC-0377Sa
≊㕮
䮒ශᇼሷാ
䰶ুᶵ
⌫ཪ䜞䬶
䰶'
ᧈ≊ם
੮≊ם
唇⛯
ᆊ
䰶$
30MEC-0381
30MEC-0382
