6. 消耗品的更换 MEC-NXT3-004S0 424 NXT III 机械手册 8. 将工作头盖罩安装在外壳上。 a. 将工作头盖罩的接头插入到管内，把外壳 的螺丝孔与工作头盖罩的孔对齐。 b. 将 4 根内六角螺栓 （M6×L30）用紧固转矩 9.31N·m 拧紧。 （更换连接管时，请切 成与泵相同的长度进行更换。) 9. 插入连接管。 （更换时，请切成与泵相同的 长度进行更换。) 10.将泵横放，安装手 柄和平板。 真空泵的安装…
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 423

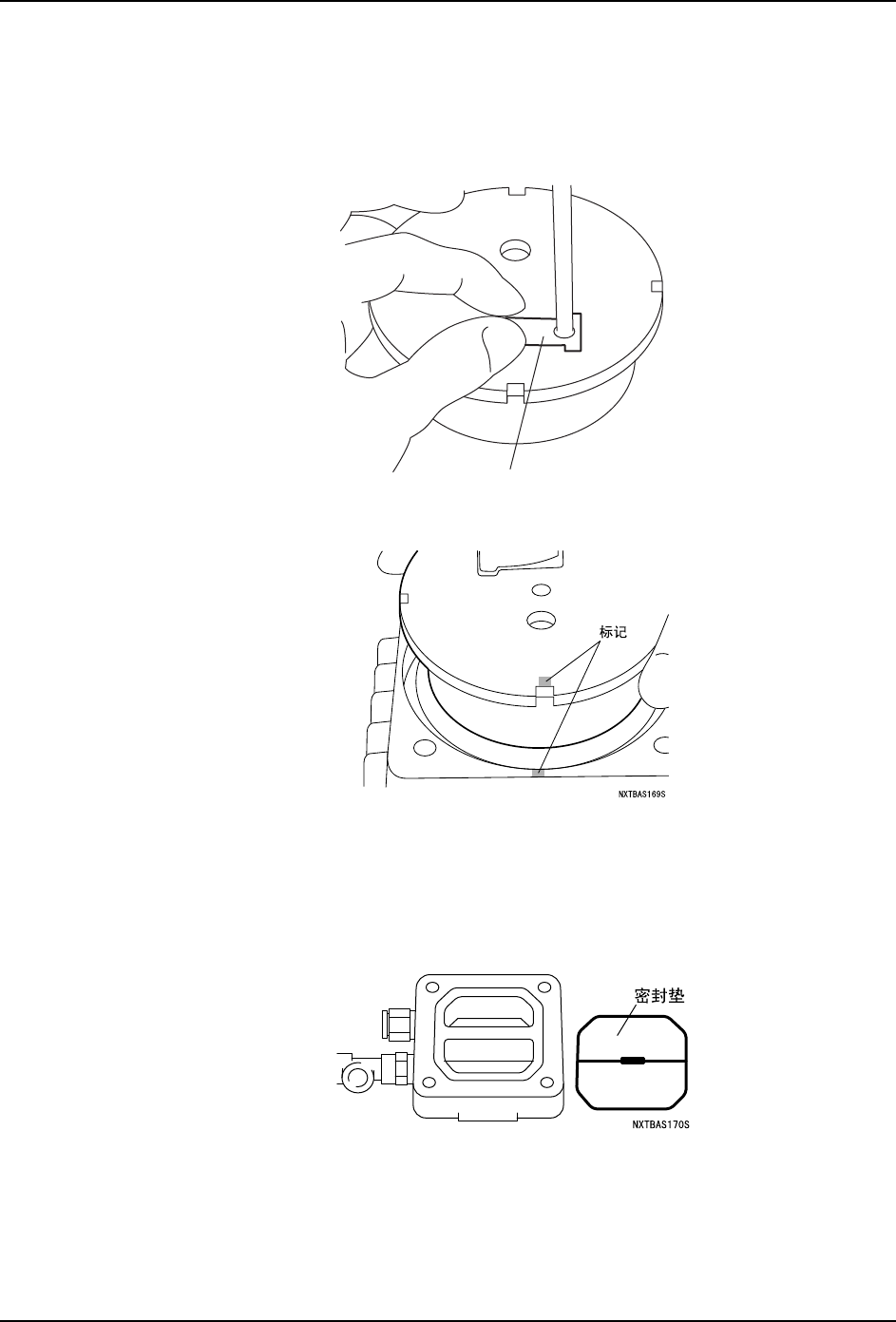

5. 将排气阀安装在气缸上。
a. 在气缸上放置排气阀。将吸气阀备份以及排气阀压板重叠。
b. 一边确认排气阀不要碰到气缸的凹槽内侧周围，一边将排气阀压板用小螺丝
（M3×L5）拧紧。
6. 将汽缸与标记对准后插入到盖垫部分。
7. 更换盖垫的密封垫。
a. 从工作头盖罩上拆下旧的密封垫。
b. 将工作头盖罩用工业用酒精洗干净，再用电吹风吹干。
c. 将新的密封垫安装在工作头盖罩上。
1;7%$66D
ᧈ≊䰶ুᶵ
0.69 Nm
6. 消耗品的更换 MEC-NXT3-004S0
424 NXT III 机械手册

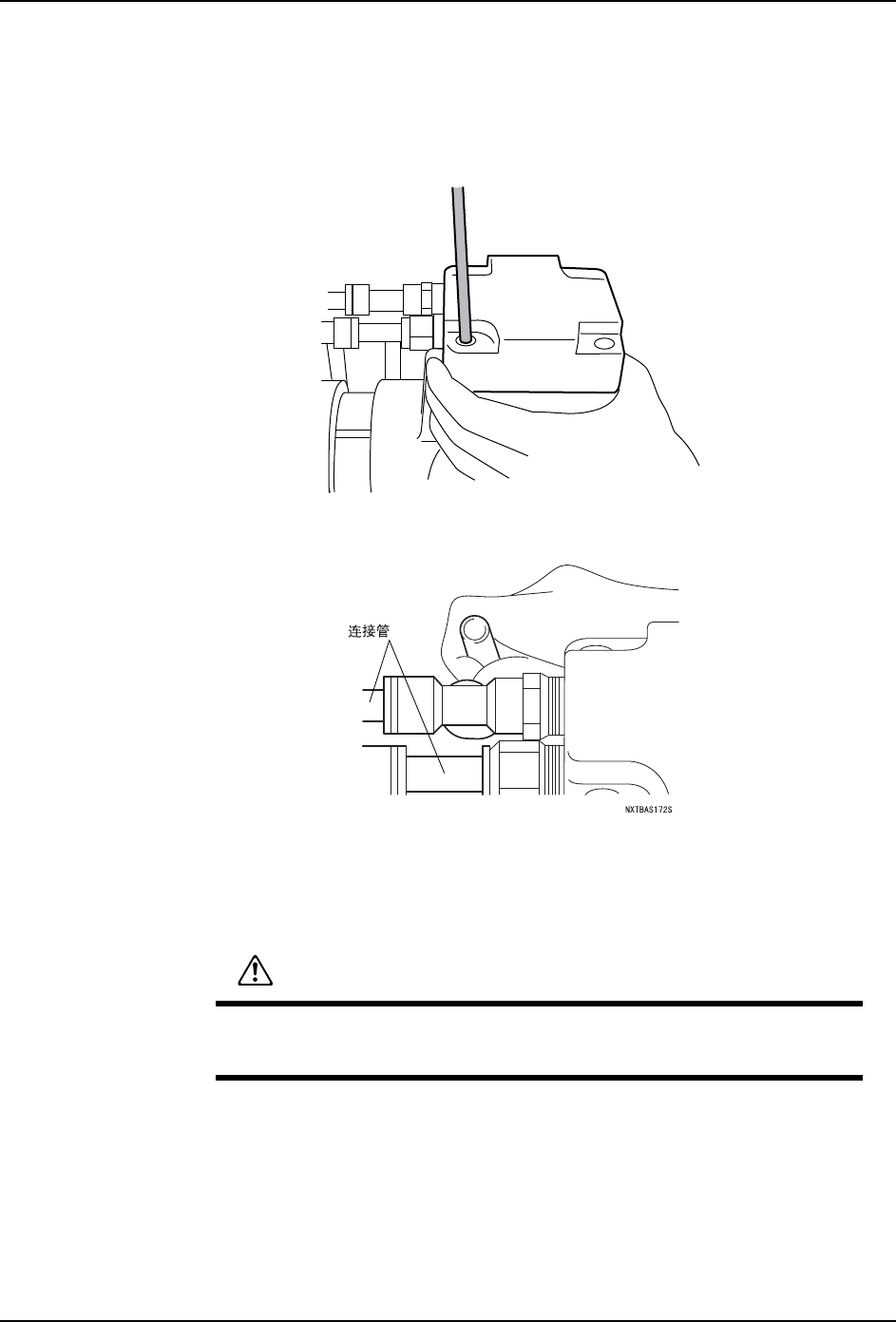

8. 将工作头盖罩安装在外壳上。
a. 将工作头盖罩的接头插入到管内，把外壳的螺丝孔与工作头盖罩的孔对齐。
b. 将 4 根内六角螺栓 （M6×L30）用紧固转矩 9.31N·m 拧紧。（更换连接管时，请切
成与泵相同的长度进行更换。)
9. 插入连接管。（更换时，请切成与泵相同的长度进行更换。)
10.将泵横放，安装手柄和平板。
真空泵的安装
1. 请按照与拆除相反的步骤，将真空泵安装到基座上。
NXTBAS171-
警告
请必须在 2 人以上进行操作。决不要在勉强的姿势下抬起泵。有可能使腰
受伤。
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 425
6.18 料盘单元 -LT 伺服控制器电池的更换
对料盘单元 -LT 的运转必要的数据保存在控制器 (MP2300) 内部的存储器中，这个存储器用
电池备份。 为了稳定运行料盘单元 -LT，请每 2 年必须更换电池。
6.18.1 电池的种类
6.18.2 更换时期
2年1次
6.18.3 更换方法
1. 请接通模组电源后安装料盘单元 -LT。

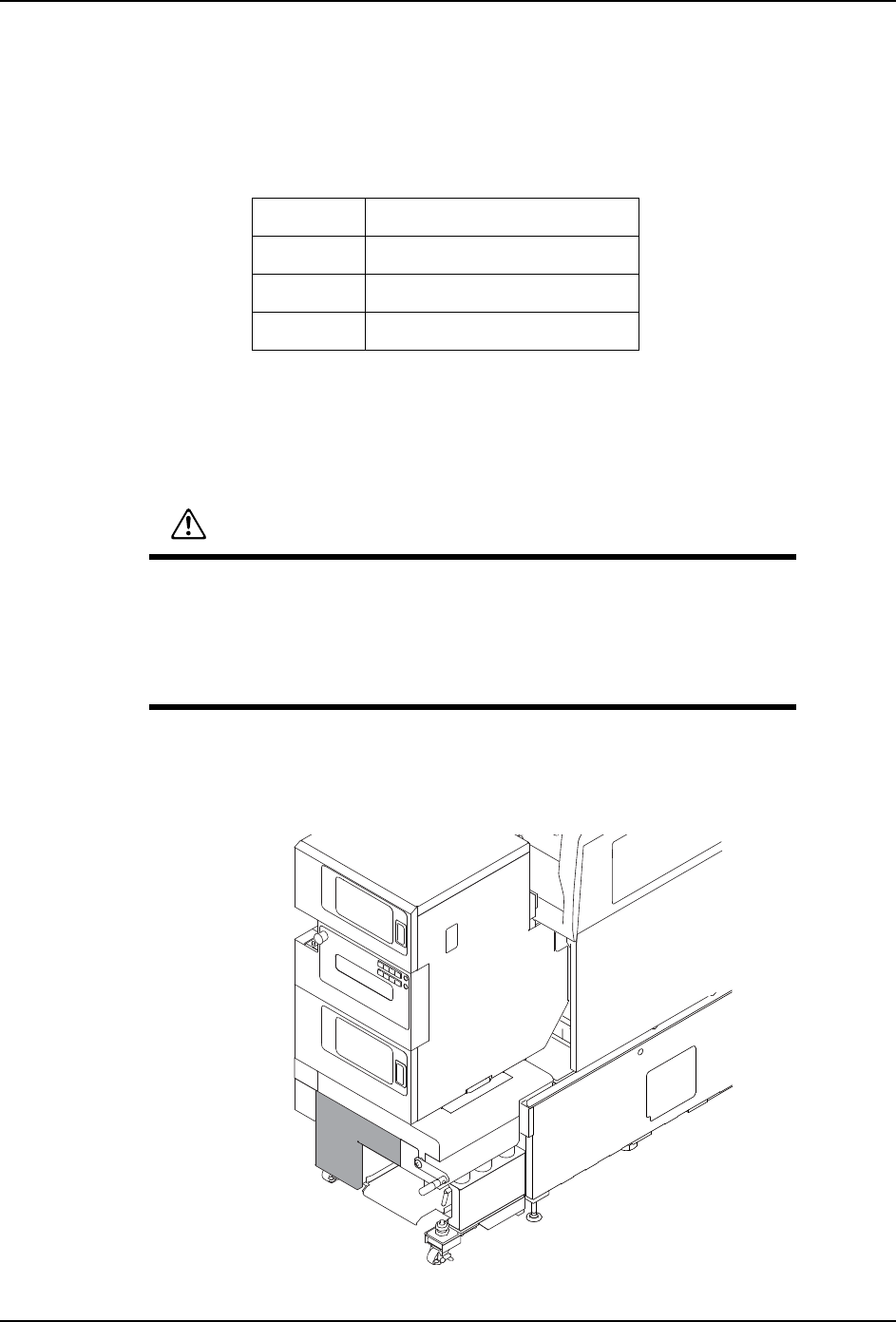

2. 请先拆除料盘单元 -LT 的下盖板 ( 前）螺丝然后拿掉盖板。详细内容请参考 「7.19 拆
除料盘单元 -LT 盖板」。
图号 H10212
名称 电池
型号 JZSP-BA01
规格 1日8小时运转:约3年
注意
·请不要使用指定外的电池。
·更换电池时请不要切断机器电源。如果在没有接通电源的状态下拆除电
池，需要重新输入数据。
·请按地区规定处理废电池。
01MEC-0585b
