MEC-NXT3-004S0 6. 消耗品的更换 NXT III 机械手册 435 6.24 料盘单元 -M 中转电路板的保险丝的更换 6.24.1 更换方法 事前将料盘托架 -M 从机器上取下。 1. 拧松螺丝，拆除侧面的盖板。 2. 从中转电路板上拔下烧断的保险丝 （M1F1 ，M1F2，M1F3）后进行更换。 3. 请拆除侧面的盖板。 1;70786 Ⲫᵓ 㘨䫕⬉䏃ᵓ ֱ䰽ϱ 㧔 M1F3 㧕 ൟো 㧦 DM32CDL (3…
6. 消耗品的更换 MEC-NXT3-004S0
434 NXT III 机械手册

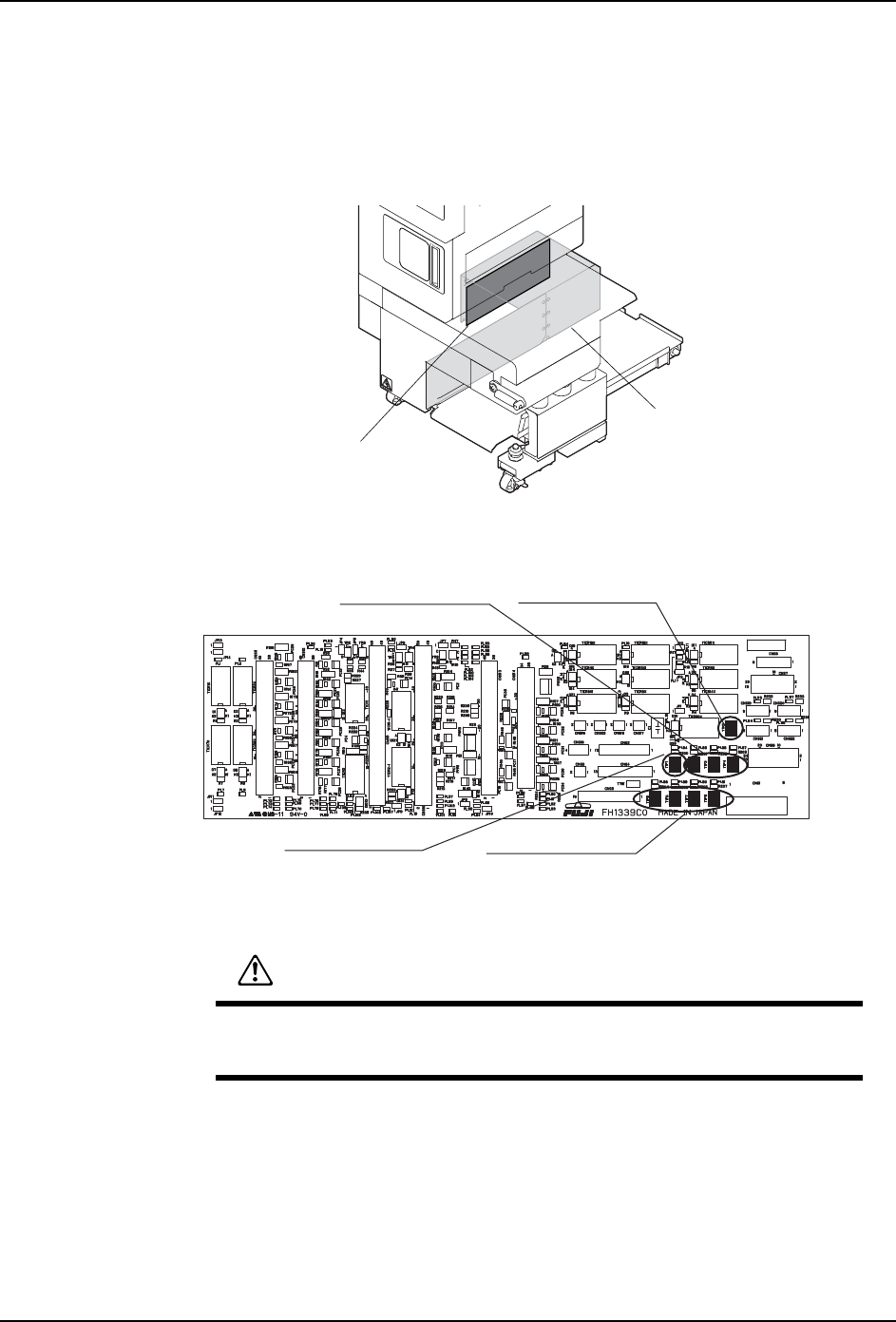

6.23 料盘单元 -LTC 中转电路板的保险丝的更换
料盘单元 -LTC 中转电路板保险丝的更换请在模组拆下来的状态下进行。
6.23.1 更换方法
1. 请拧松螺丝，拆下料盘单元 -LTC 的左侧面下部的盖罩。
2. 请从中转电路板上一个个拆下保险丝 （T1F1 ～ 9），用目测确认有否烧断。没有烧断的
保险丝，请返回到原来的地方。
3. 确认有烧断的保险丝后，请与新的保险丝进行更换。
4. 请安装盖板。
注意
在更换保险丝前，请务必切断电源。请用与拆下的保险丝相同容量的保险
丝更换。
01MEC-0893Sb
Ⲫ㔽
㘨䫕⬉䏃ᵓ
01MEC-0588S
ൟো㧦DM10
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㨪㧕
ֱ䰽ϱ㧔6(㧕
ֱ䰽ϱ㧔6(㧕
ൟো㧦DM16
ൟো㧦DM10
ൟো㧦DM10
MEC-NXT3-004S0 6. 消耗品的更换
NXT III 机械手册 435

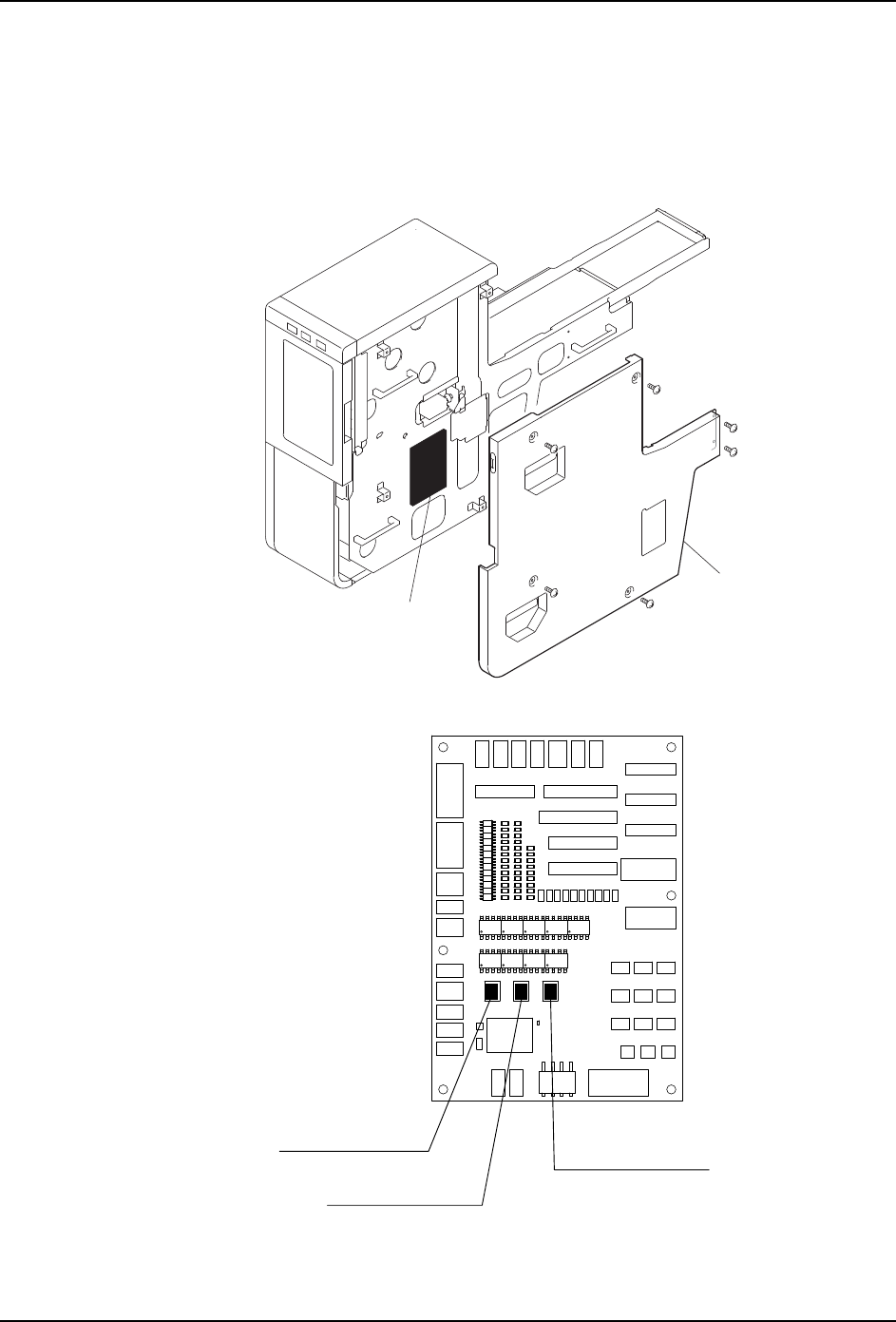

6.24 料盘单元 -M 中转电路板的保险丝的更换
6.24.1 更换方法
事前将料盘托架 -M 从机器上取下。
1. 拧松螺丝，拆除侧面的盖板。
2. 从中转电路板上拔下烧断的保险丝 （M1F1，M1F2，M1F3）后进行更换。
3. 请拆除侧面的盖板。
1;70786
Ⲫᵓ
㘨䫕⬉䏃ᵓ
ֱ䰽ϱ㧔M1F3㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F2㧕
ൟো㧦DM32CDL (3.2A)
ֱ䰽ϱ㧔M1F1㧕
ൟো㧦DM20CDL (2A)
NXTMTU072Sa
M1F3
M1F2
M1F1
6. 消耗品的更换 MEC-NXT3-004S0
436 NXT III 机械手册
