7.2 定位相机的更换
相机盖罩，灯具， 变焦镜以及相机主体是作为一个单元来处理的。不能仅对其中的单个部
件的进行更换。关于元件高度 1.5 英寸用定位相机，虽然形状不相同，不过，请用同样的方
法作业。还有，不需要关于 PH2 传感器的作业。
注意 )更换定位相机时，有必要调整检测电路板高度的 PH2 传感器。在开始作业前，请与本
公司或者本公司代理店联络。
7.2.1 必要工具
六角扳手一套，M5.5 扳手。
7.2.2 更换方法
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请拆除检测电路板高度的 PH2 传感器的连接器。
4. 请拆除螺栓，拆除固定传感器电缆的团结带的固定器具。
5. 请拆除螺栓 (2 个 )，取下 PH2 传感器。
6. 请拆除螺栓 (2 个 )，拆除相机单元后部的连接器防脱落的 BKT。
警告
在更换元件相机前，务必切断机器主电源。
01MEC-1529
01MEC-1530
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 445

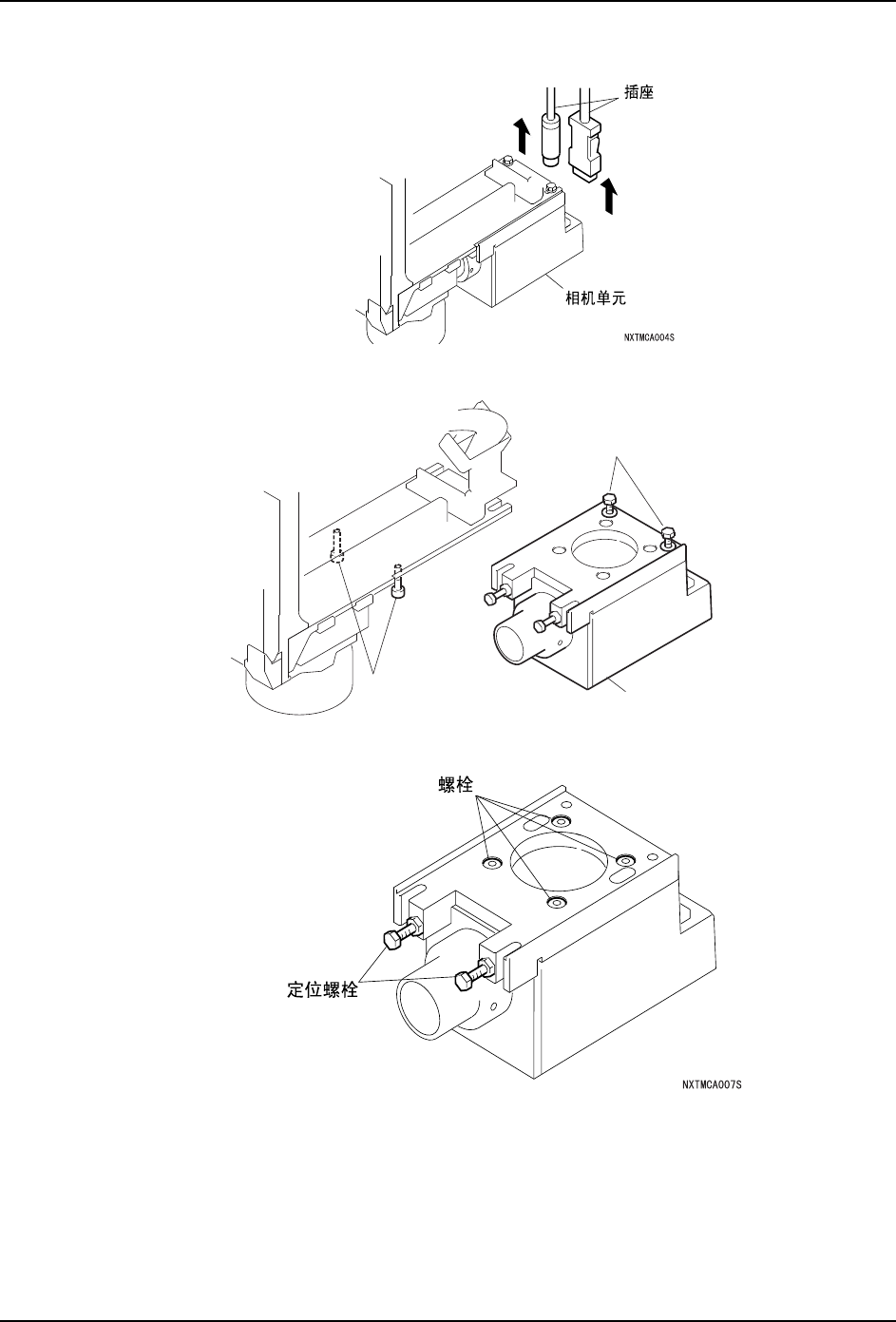

7. 拆除相机单元后部的插座。
8. 拧松螺栓(2根)帽和六角螺栓(2根)、将相机向后方滑出并取下。
注意 )请绝对不要松动相机单元的螺栓和定位螺栓。
1;70&$6E
Ⳍᴎऩܗ
݁㾦㶎ᷧ
㧔Փ⫼0݁㾦ᡇ㧕
㶎ᷧᐑ
㧔Փ⫼0݁㾦ᡇ㧕
