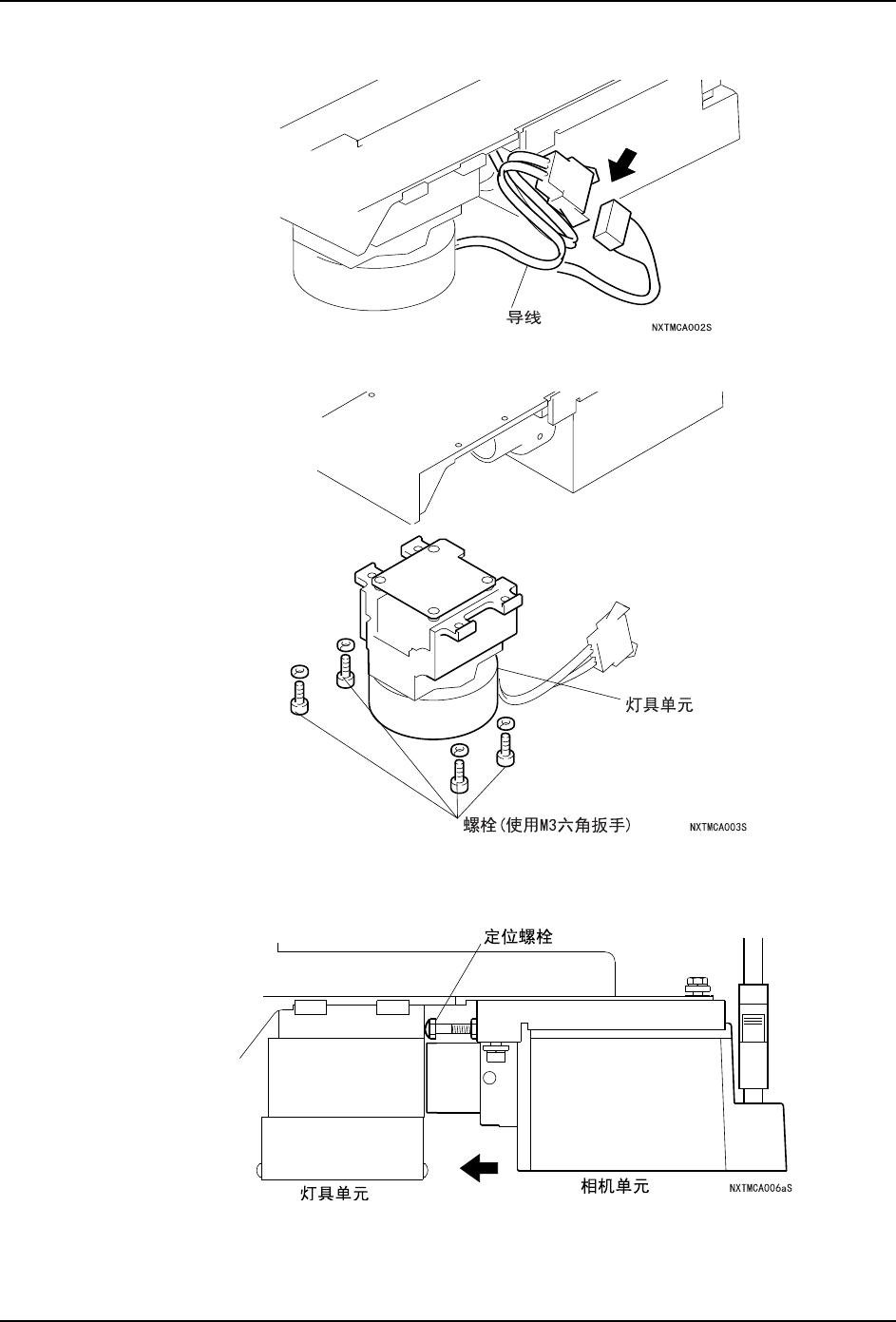

9. 拆下照明单元的连接线插座。

10.拧松螺栓 (4 根 )，拆下照明单元。

11.按照与拆下时相反的顺序安装新的单元。

注意 )请在相机单元的前端装有的定位栓碰到照明单元为止，向前滑动后固定相机单元。

12.将主电源开关 ON 后接通模组的电源。

13.插入模组。（参考「4.1 模组的拉出 / 插入」）

MEC-NXT3-004S0 7. 部件的更换

NXT III 机械手册 447

7.3 元件排出传送带的更换

7.3.1 更换方法

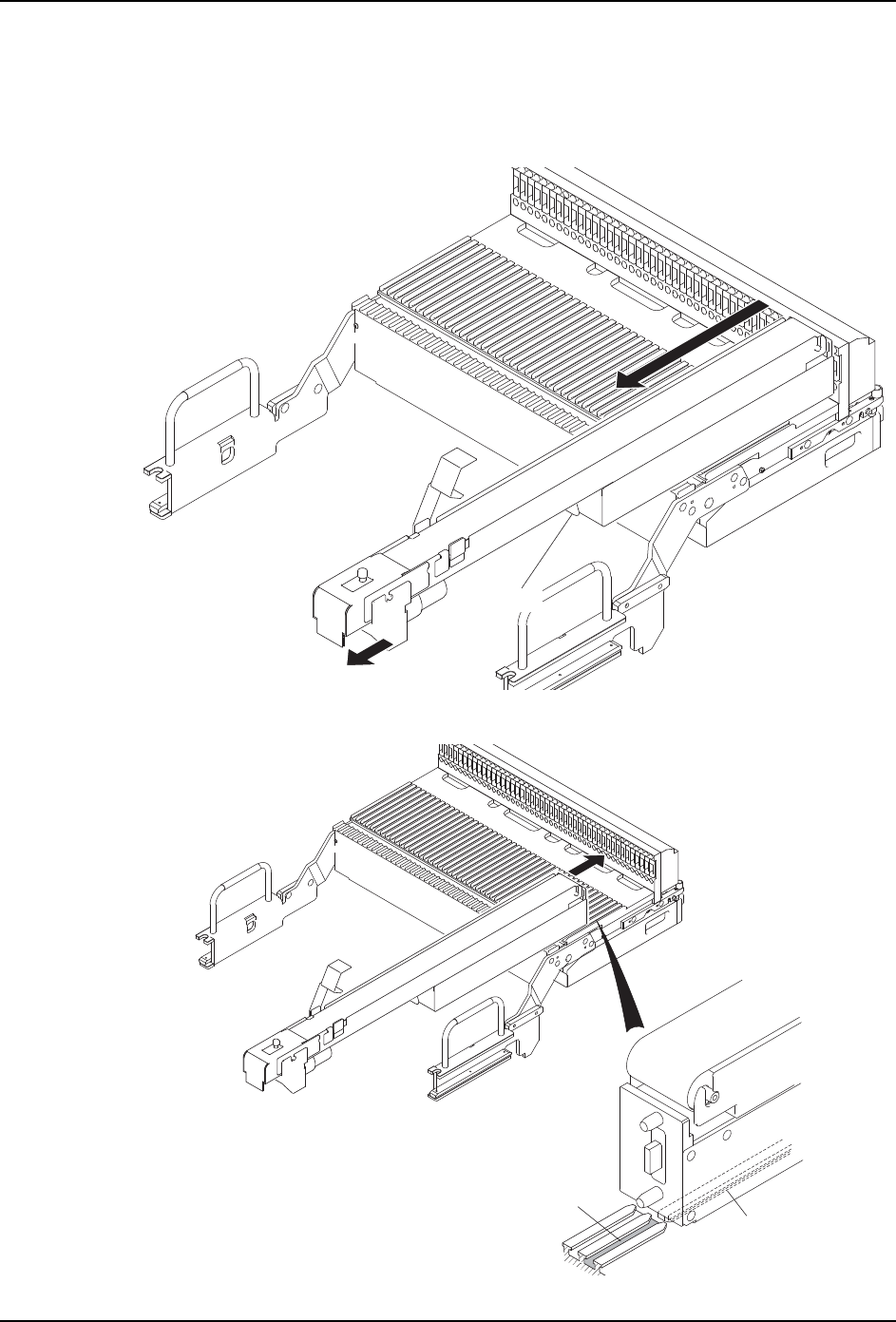

1. 拆除元件排出传送带时，一边拉夹紧板，一边水平地向己方拉出。

2. 与元件排出传送带的下部的导轨与料站托架的滑槽相吻合插入。

NXTRPC004Sb

཯㍝ᶵᢁ

NXTRPC002Sc

ሲ䖞

בᯏᢎᷬⲺ┇″

7. 部件的更换 MEC-NXT3-004S0

448 NXT III 机械手册

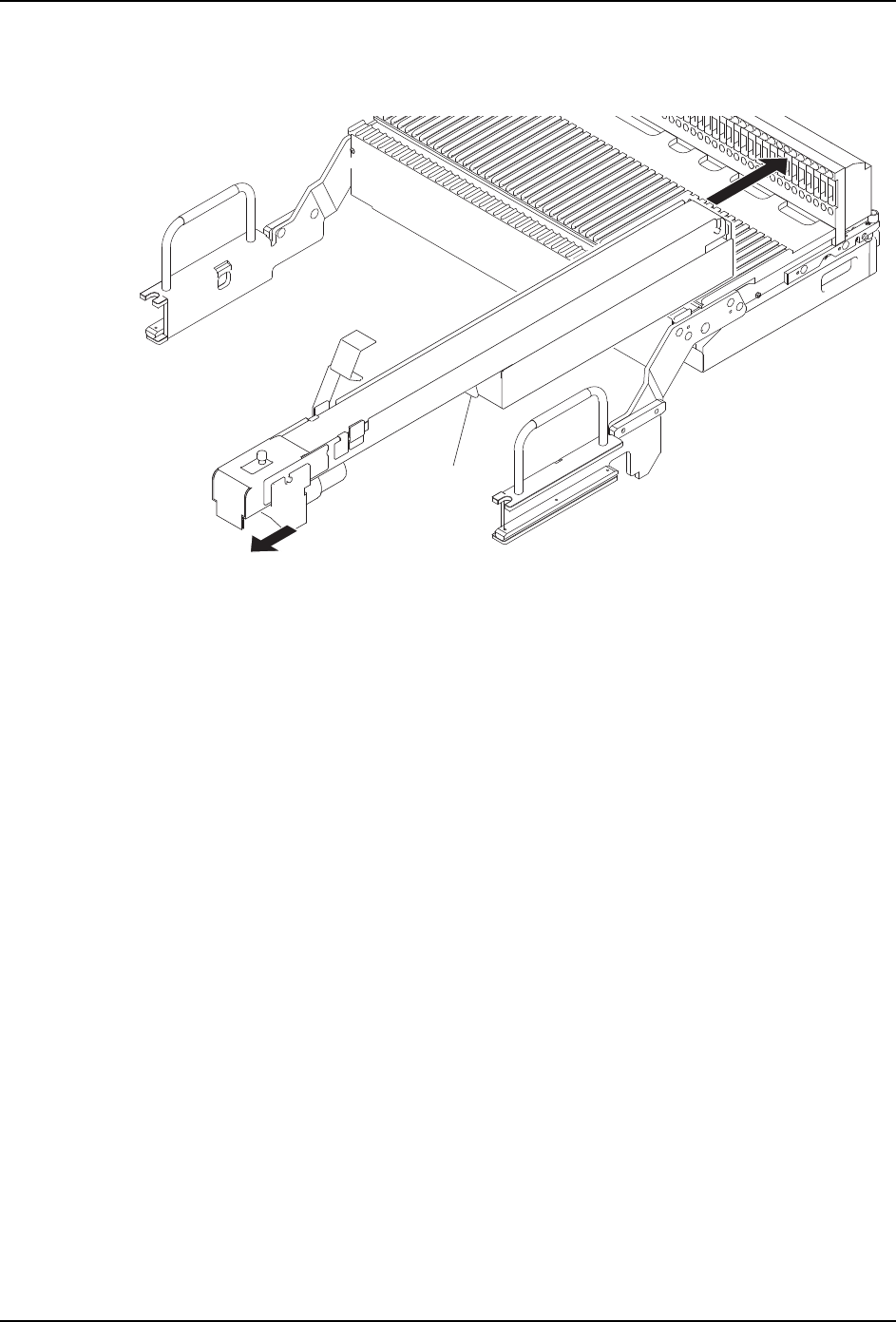

3. 一边将夹紧板向图的方向拉一边滑动单元。请确实押入到底以后再放开夹紧板。请确认

前侧部的插头确实地插入到料站托架侧的插座中。

NXTRPC003b

཯㍝ᶵᢁ
