7. 部件的更换 MEC-NXT3-004S0 450 NXT III 机械手册 7. 拆除连接在废料带处理单元右侧的电源线 插头，将空气管和滑套向下图箭头 方向滑动并 拆下来。 8. 抓住单元的右侧的把手，将单元拉出。 注意 )不要将单元过分拉出而导致落下。 9. 抓住单元的手柄，搬运到进行维修保养操 作的操作台上。 备注 )操作时， 请像上图一样将输送槽面向上放在操作台上进行操作。 将输送槽向下放置时， 输送槽会变形。 10.结束维…
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 449
7.4 废料带处理单元的更换
注意 )NXT-2 的废料带处理单元不能安装在 NXT-3 模组上，如果需要安装，请与本公司或者本
公司的代理店联系。
7.4.1 必要工具
六角扳手一套。
7.4.2 更换方法
1. 拆下料站托架。( 详细参考 「4.4 料站托架的拆除 / 安装」。)
2. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
3. 将主电源开关 OFF。
4. 请拆除输送槽的固定螺丝 (4 个 )。
5. 请拆除空气耦合器，拆除输送槽。
6. 用六角扳手旋松螺栓 (4 根 )。
警告
在更换元件相机前，务必切断机器主电源。
01MEC-1572a
Ｌ
1.65 Nm
01MEC-1440a
3.92 Nm
7. 部件的更换 MEC-NXT3-004S0
450 NXT III 机械手册

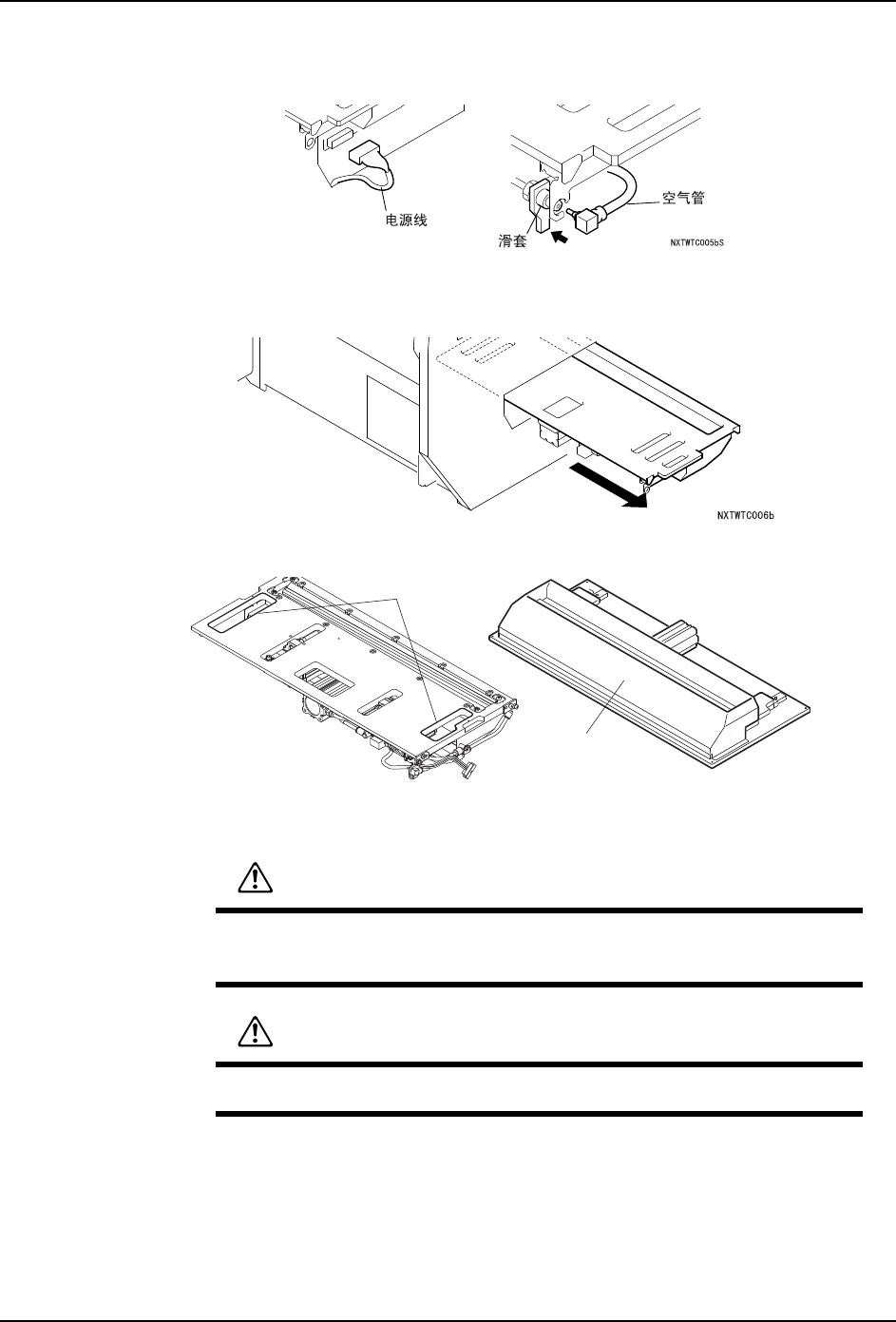

7. 拆除连接在废料带处理单元右侧的电源线插头，将空气管和滑套向下图箭头方向滑动并
拆下来。
8. 抓住单元的右侧的把手，将单元拉出。
注意 )不要将单元过分拉出而导致落下。
9. 抓住单元的手柄，搬运到进行维修保养操作的操作台上。
备注 )操作时，请像上图一样将输送槽面向上放在操作台上进行操作。将输送槽向下放置时，
输送槽会变形。
10.结束维修保养后，按与拆除相反的步骤将单元装到本机器上去。
11.拆除输送槽。
12.将主电源开关 ON 后接通模组的电源。
13.插入模组。（参考 「4.1 模组的拉出 / 插入」）
警告
输送槽中有阶梯，这个阶梯在拆下单元时折叠部份处于自由状态。非常危
险，在搬运中请不要将手伸入。
注意
单元非常重，请在搬运时充分注意不要落下。
NXTWTC007Sc
ᩢ䘆⭞ᣀᢁ
䗉䘷″
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 451
7.5 控制箱的更换
以下显示出模组控制箱的位置。
为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带
的连接口 （EARTH BONDING POINT）设置在基座的正面以及背面。
7.5.1 必要工具
正十字螺丝刀、六角扳手套件
7.5.2 更换方法
1. 请拉出作业模组右邻的模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。

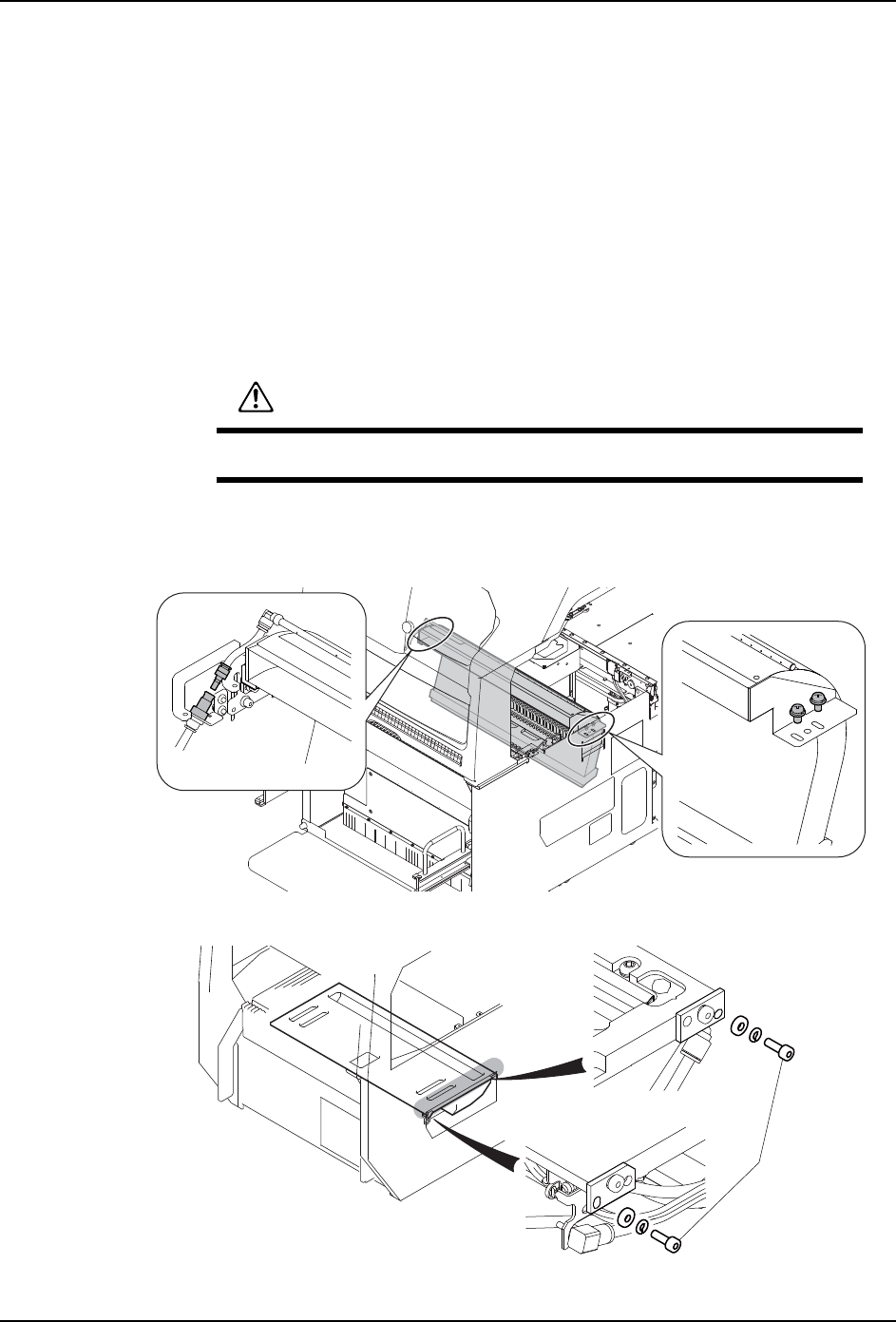

3. 请从右邻的模组后侧拆除螺丝 (4 个 )，取下盖板。
01MEC-1455
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切
断。
警告
在更换元件相机前，务必切断机器主电源。
⁗㓺
ⴌᶵ
NXTBAS029Sa
