MEC-NXT3-004S0 7. 部件的更换 NXT III 机械手册 453 8. 请确认新的中转电路板的双列直插式开关。M3-3 模组和 M6-3 模组的设定不同。设定不同时，请与下述一致。 9. 请安装新的控制箱，连接插头。注意 ) ・安装 CPU 箱的时候，请注意不夹住电线。・在导线和电路板上，各自用数字和字母记载了插头名。请确认插头名称没有错以后连接插头。・请拿住插头进行连接电线的插拔，不要强拉电线。 …

7. 部件的更换 MEC-NXT3-004S0

452 NXT III 机械手册

4. 请将防静电腕带戴在手腕上。

注意 )在携带静电的状态下继续操作时，有可能使电路板的电子元件破坏。

5. 拆除固定伺服箱的螺栓 (4 根 )。

6. 请从控制箱的电路板上拆除插头。

注意 )请拿住插头进行连接电线的插拔，不要强拉电线。

7. 请从模组中取出控制箱。

备注 )在取出控制箱的时候，请不要强拉电线。

01MEC-1441

01MEC-1370

MEC-NXT3-004S0 7. 部件的更换

NXT III 机械手册 453

8. 请确认新的中转电路板的双列直插式开关。M3-3 模组和 M6-3 模组的设定不同。设定不

同时，请与下述一致。

9. 请安装新的控制箱，连接插头。

注意 )・安装 CPU 箱的时候，请注意不夹住电线。

・在导线和电路板上，各自用数字和字母记载了插头名。请确认插头名称没有错以后连

接插头。

・请拿住插头进行连接电线的插拔，不要强拉电线。

10.请以与拆除相反的步骤将机器返回到原状。

01MEC-1443

M3-3

OFF

M6-3

OFF

7. 部件的更换 MEC-NXT3-004S0

454 NXT III 机械手册

7.6 模组 CPU 箱的更换

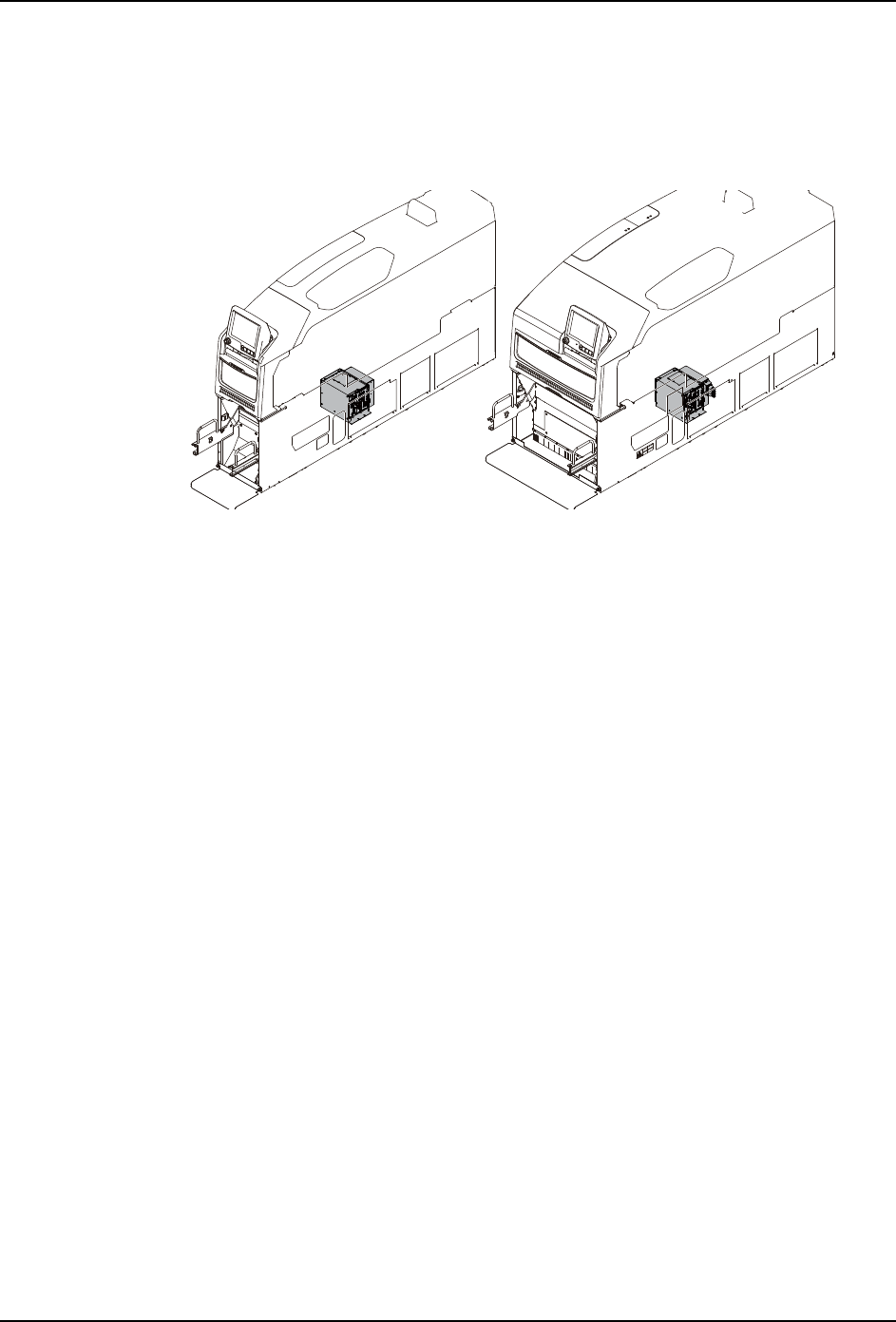

以下显示出 CPU 箱的位置。

为了防止静电，请使用控制电流用的内存电阻 ( 电阻值在 1MΩ 以上 ) 的防静电腕带。碗带

的连接口（EARTH BONDING POINT）设置在基座的正面以及背面。

7.6.1 必要工具

正十字螺丝刀、六角扳手套件

7.6.2 准备操作

1. 请确认手头是否有收存各种固有值的光盘，使用矩阵数据、料站倾斜数据、模组相机固

有值（仅限于没有元件相机的模组）。这个软盘附加在机器中。

备注 )在手头没有光盘时，请按照以下的操作进行。将模组的矩阵数据、模组相机固有值保

存到 PC 中。另外，请获取模组的料站倾斜测定数据。料站倾斜测定数据在手动模式的

「信息指令」上可以确认。（详细请参考「NXT III 系统手册」的「手动指令的操作」

章节的「信息指令」）。

2. 请获取模组的功能设定的内容。模组功能设定的内容可以在附加软件上确认。详细请参

考「NXT III 系统手册」的「各种功能的设定和管理」章节的「机器功能设定」。

3. 请从贴装工作头上拆下吸嘴。

4. 如果在机器内有电路板的话，请将其除去。

5. 请将与贴装工作头对应的治具吸嘴安装在吸嘴更换器上。治具吸嘴的数量与吸嘴头的数

量相一致。

01MEC-1454
