7. 部件的更换 MEC-NXT3-004S0 460 NXT III 机械手册 3. 请将新的影像电路板沿着 CPU 箱的导轨插入，用螺丝固定。 7.7.5 伺服电路板的更换 1. 请拆除固定伺服器电路板的螺丝 (4 个 )。 2. 请拉手柄，拉出伺服器电路板。 01MEC-1544-a 0.49 Nm 01MEC-1413

MEC-NXT3-004S0 7. 部件的更换

NXT III 机械手册 459

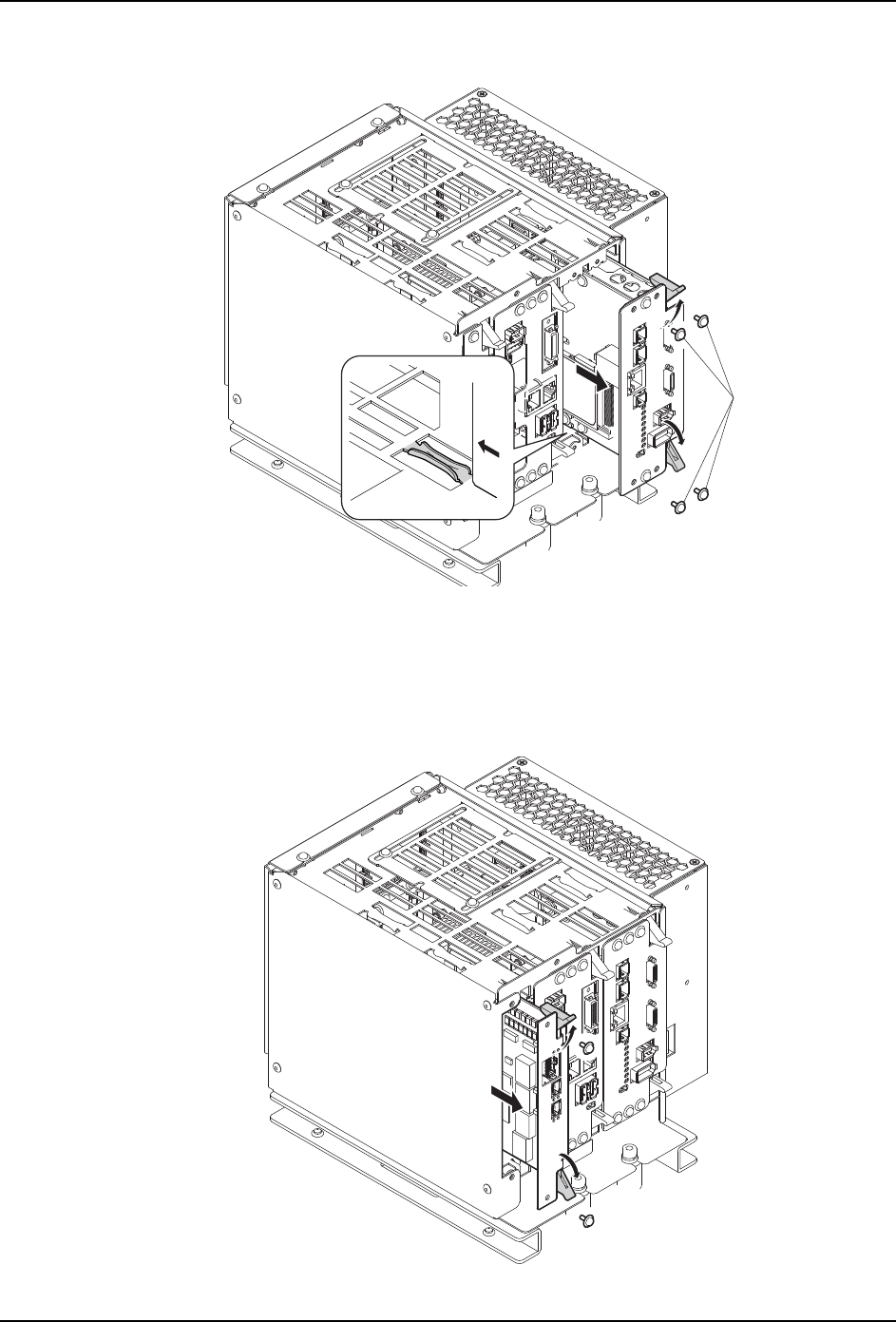

5. 请将新的 CPU 电路板沿着 CPU 箱的导轨插入，用螺丝固定。

6. 请将伺服器电路板沿着 CPU 箱的导轨插入，用螺丝固定。

7.7.4 影像电路板的更换

1. 请拆除固定影像电路板的螺丝 (4 个 )。

2. 请拉手柄，拉出影像电路板。

01MEC-1543a

0.49 Nm

7. 部件的更换 MEC-NXT3-004S0

460 NXT III 机械手册

3. 请将新的影像电路板沿着 CPU 箱的导轨插入，用螺丝固定。

7.7.5 伺服电路板的更换

1. 请拆除固定伺服器电路板的螺丝 (4 个 )。

2. 请拉手柄，拉出伺服器电路板。

01MEC-1544-a

0.49 Nm

01MEC-1413

MEC-NXT3-004S0 7. 部件的更换

NXT III 机械手册 461

3. 请将新的伺服器沿着电路板 CPU 箱的导轨插入，用螺丝固定。

7.7.6 更换电路板后的操作

1. 请安装 CPU 箱的连接电缆、盖板。

注意 )· 在导线和电路板上，各自用数字和字母记载了插头名。请确认插头名称没有错以后

连接插头。 · 请拿住插头进行连接电线的插拔，不要强拉电线。

2. 请接通电源，确认正常启动。

3. 更换 CPU 电路板的时候，请进行各种固有值的登录或模组功能设定等。详细请参照

「6.9.6 更换后的各种设定」。

01MEC-1542-a

0.49 Nm
