MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 479
3. 请拆除远程控制 I/O 电路板上方的盖板。
4. 请将防静电的腕带戴在手上。
备注 )在带静电的状态下作业的话，有可能会损坏电路板的电子元件。
5. 请从远程 I/O 电路板上拆除接插件。
备注 )连接电缆的插拔时，请拿住接插件，不要硬拉电缆。
6. 请拆除螺丝 (4 根 )，拆除远程 I/O 电路板。
7. 请确认新的 I/O 电路板的 DIP 开关的设定。设定不相同时，请按照下述进行设定。
01MEC-1424a
3.3 Nm
01MEC-1788
0.7 Nm
01MEC-1789
SW1
SW4
SW2
SW5
SW6
JP1
7. 部件的更换 MEC-NXT3-004S0
480 NXT III 机械手册

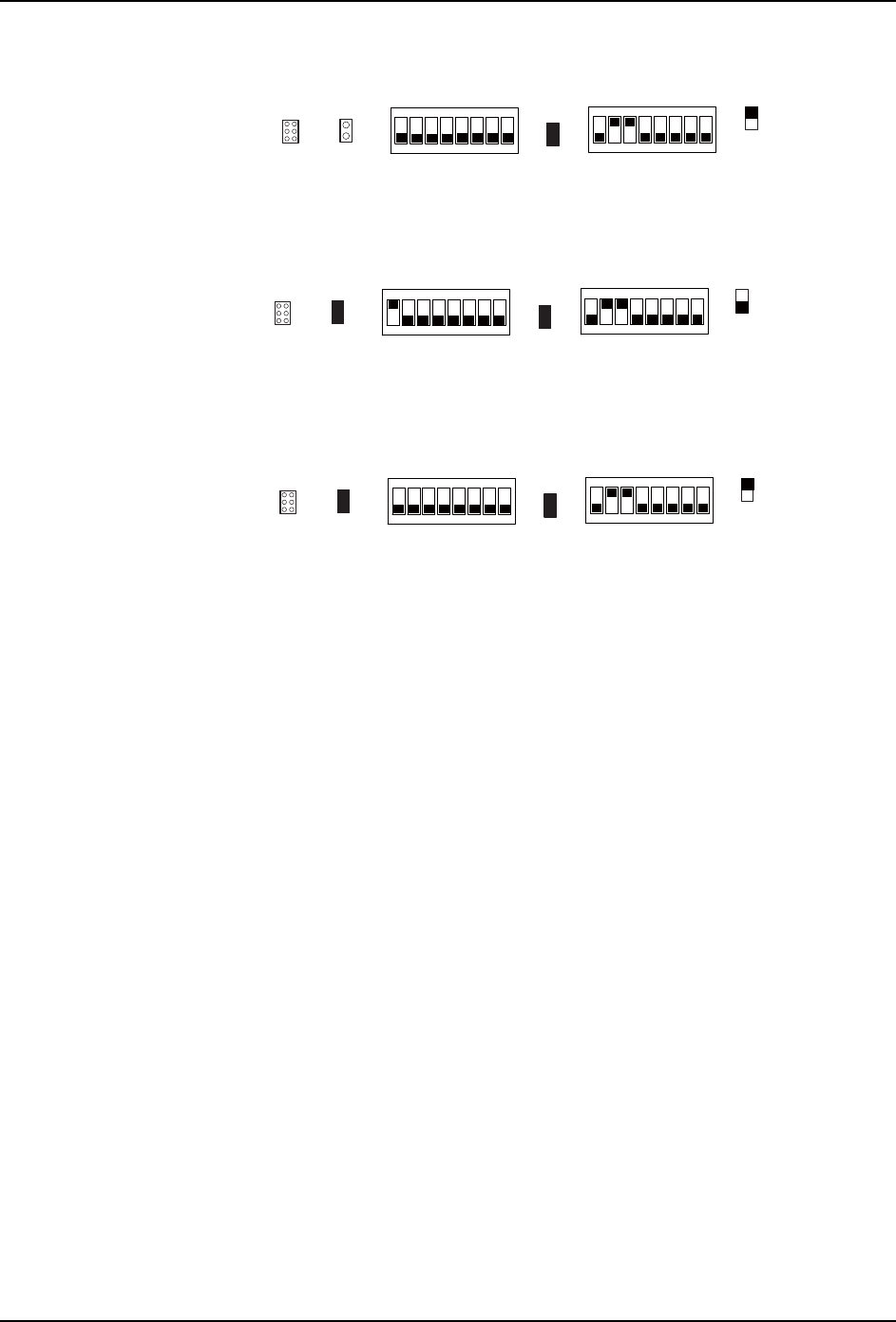

4M 型基座的远程 I/O 电路板 1
4M 型基座的远程 I/O 电路板 2
2M 型基座的远程 I/O 电路板 1
8. 请安装新的 I/O 电路板，连接接插件。
备注 )在导线和电路板上，以各自数字和拉丁字母记载了接插件名。请使接插件名一致连接
接插件。
9. 请按照与拆除相反的步骤将机器恢复到原来的状态。
JP1
ON
SW2SW1
SW4
ON
SW5 SW6
ON
01MEC-1790
JP1
ON
SW2SW1
SW4
ON
SW5
SW6
ON
01MEC-1791
JP1
ON
SW2SW1
SW4
ON
SW5
SW6
ON
01MEC-1792
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 481
7.13 真空泵控制箱的更换
以下显示出真空泵控制箱的位置。
7.13.1 必要工具
十字螺丝刀、六角扳手套件
7.13.2 更换方法
1. 拉出模组后，将主电源开关 OFF。
2. 请拆下螺丝 (2 根 )，取下盖板。
01MEC-1458
警告
拆除基座上盖板，在其开口部进行作业时，请注意没有其他作业者拉出 /
插入模组。手指有可能被夹住后切断。
在更换元件相机前，务必切断机器主电源。
01MEC-1461a
3.3 Nm
