MEC-NXT3-004S0 7. 部件的更换 NXT III 机械手册 491 7.16 模组顶盖板的拆除 7.16.1 必要工具 六角扳手套件 7.16.2 安装方法 1. 拉出模 组。 （参考 「4.1 模组的 拉出 / 插入 」 ） 2. 请将主电源开关 OFF。 3. 请打开前盖罩。 4. 请拔下信号灯的接插件。 5. 请拆除顶盖罩的固定螺栓 (4 处 )。 6. 请拆除顶盖罩 . 顶盖罩用挂钩固定 , 请向前方滑动后抬起。 …
7. 部件的更换 MEC-NXT3-004S0
490 NXT III 机械手册

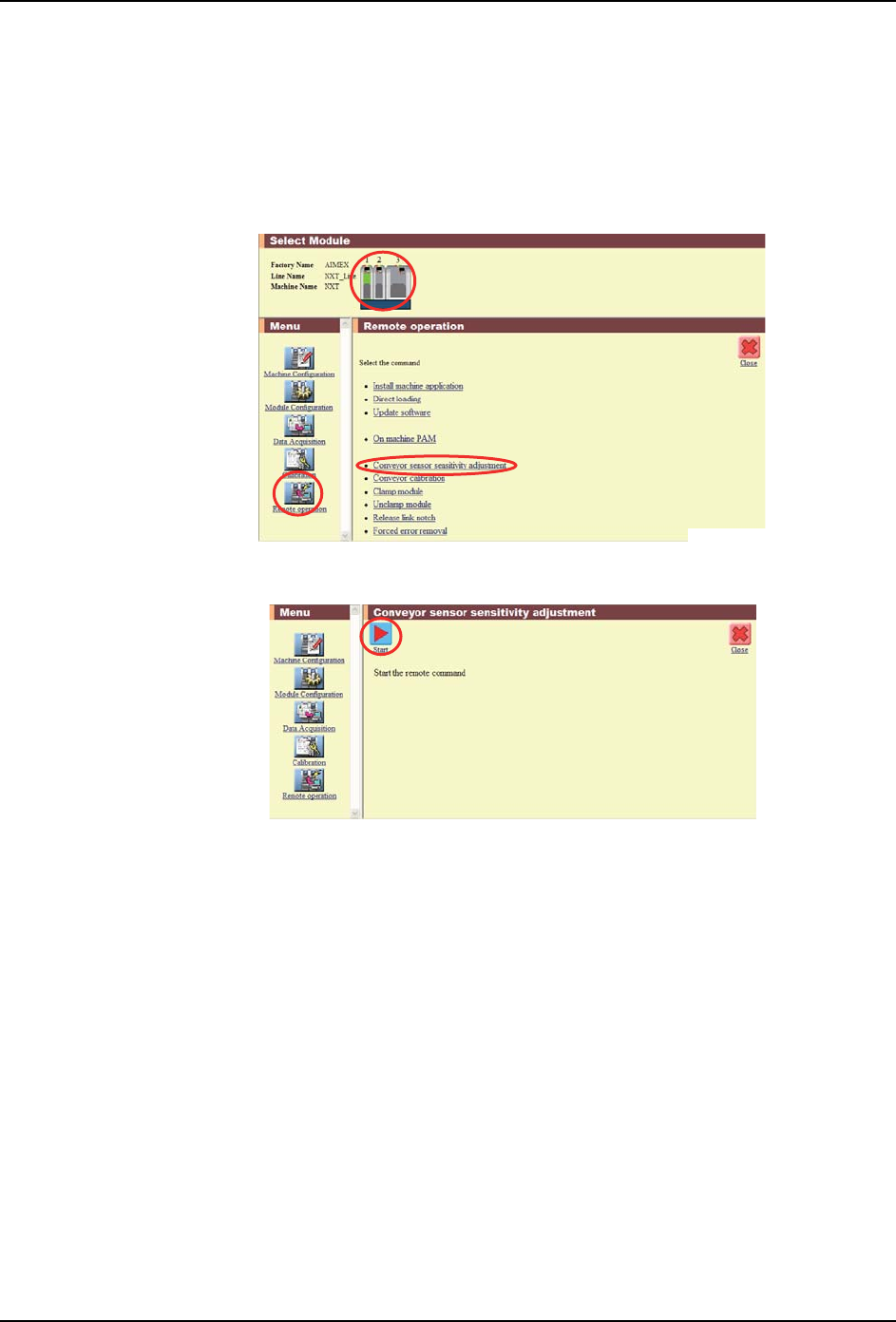

调整搬运轨道传感器灵敏度
1. 请确认搬运轨道传感器间没有电路板等的遮光物。
2. 请启动辅助软件。
3. 请选择对象模组，单击 [ 远程操作 ]。
4. 请单击 [ 调整搬运轨道传感器灵敏度 ]。
5. 请单击 [ 开始 ]。
01MEC-1233E
01MEC-1234E
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 491

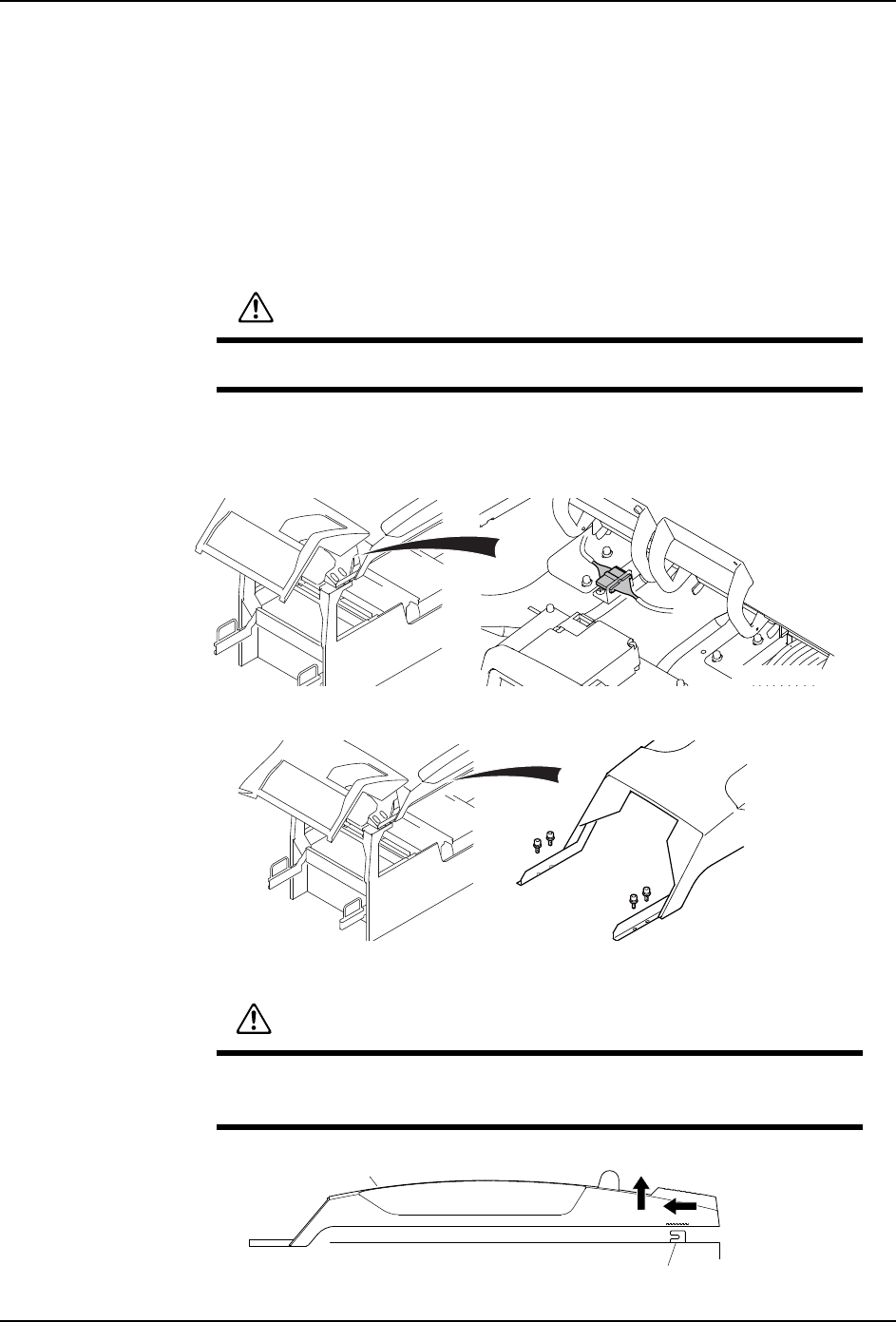

7.16 模组顶盖板的拆除
7.16.1 必要工具
六角扳手套件
7.16.2 安装方法
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 请打开前盖罩。
4. 请拔下信号灯的接插件。
5. 请拆除顶盖罩的固定螺栓 (4 处 )。
6. 请拆除顶盖罩 . 顶盖罩用挂钩固定 , 请向前方滑动后抬起。
警告
拆除顶盖罩时，请必须在切断电源后进行。
警告
当卸下模组上的盖罩在开口部位执行作业时，请注意不要让其他的作业人
员拉出 / 插入模组。身体有可能被挤压而负重伤。
01MEC-1573
01MEC-0291b
3.92 Nm
0(&6
乊Ⲫ㔽
ᣖ䩽
7. 部件的更换 MEC-NXT3-004S0
492 NXT III 机械手册

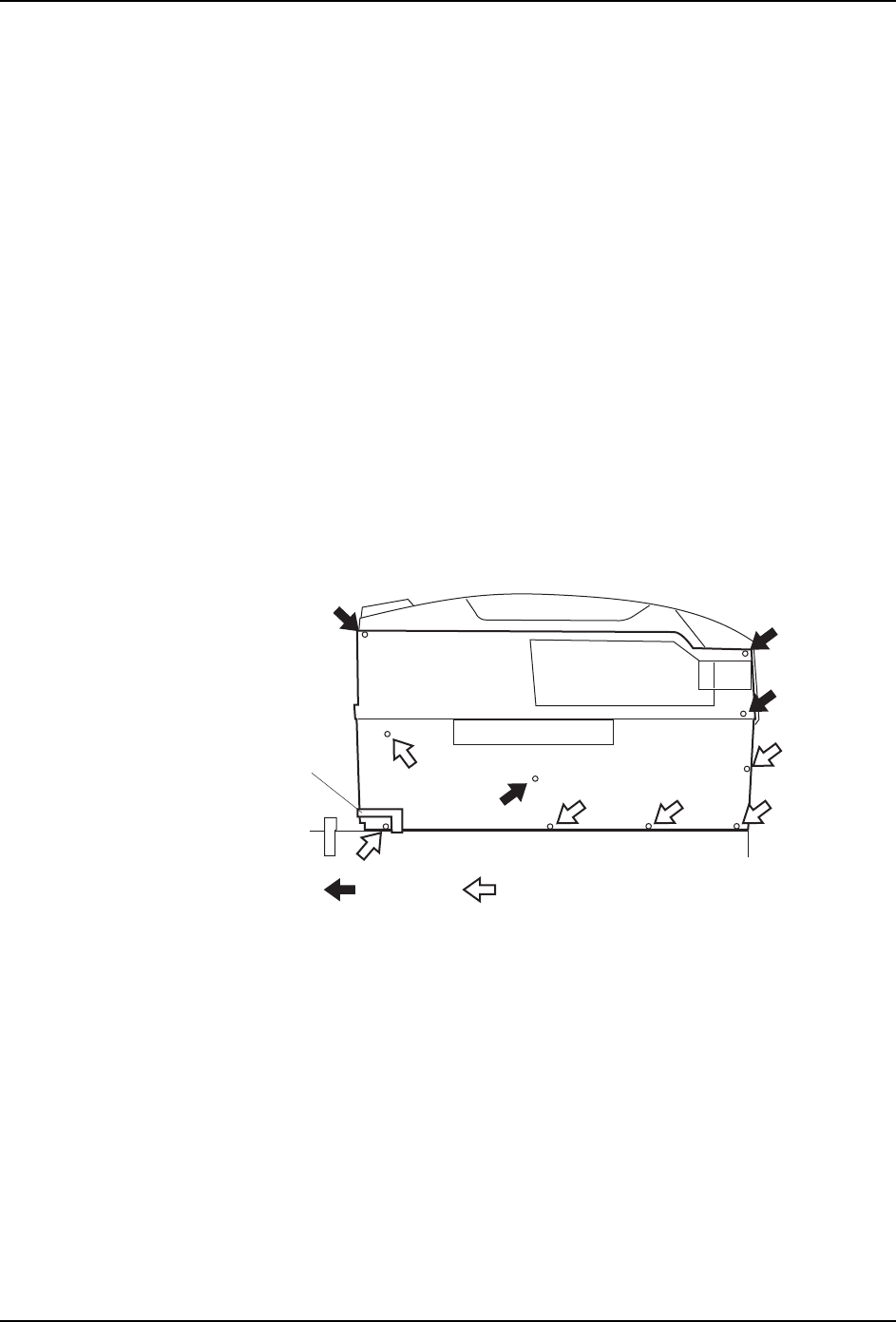

7.17 模组侧盖板的安装 / 拆除
为了安全起见，在机器的两个侧面安装有侧盖板。请仅仅对在基座上左右端所配置的模组安
装侧盖板。
·侧盖板的安装 / 卸下操作，模组处于基座上、MCU 上的任何一个地方都可以进行。
·因为安装盖板的螺丝和安全开关插座相重合 , 在基座上进行侧盖板的安装 / 卸下
时，有必要将模组处于稍微拉出一些的状态。
7.17.1 必要工具
十字螺丝刀、六角扳手套件
7.17.2 安装方法
1. 在基座上安装侧盖板的时候，请将模组稍微拉出一些。
2. 将侧盖板抵住模组侧面，一边支撑盖板使其不要落下，一边用六角板手将六角螺栓临时
固定。
3. 使用螺丝刀，将盖板下部的螺丝拧紧。
4. 将全部的六角螺栓紧固。
5. 插入模组，请确认侧盖板和基座上的安全开关的连接确实无误。
7.17.3 拆除方法
1. 在基座上卸下侧盖板时，请将模组稍微拉出一些。
2. 使用六角螺丝刀，拆除盖板下部的螺丝。
注意 )不能拆除侧盖板上的安全开关插头。
3. 一边支撑盖板使其不要落下，一边用六角扳手拆除六角螺栓。
4. 将侧盖板从模组上拆下。
ᆿޞᔶީᨈཪ
㸦уਥ䲚㸧
ޣ䀈㷰ṉ
㷰ѓ
01-MEC-1574S
