7. 部件的更换 MEC-NXT3-004S0
492 NXT III 机械手册
7.17 模组侧盖板的安装 / 拆除
为了安全起见，在机器的两个侧面安装有侧盖板。请仅仅对在基座上左右端所配置的模组安
装侧盖板。
·侧盖板的安装 / 卸下操作，模组处于基座上、MCU 上的任何一个地方都可以进行。
·因为安装盖板的螺丝和安全开关插座相重合 , 在基座上进行侧盖板的安装 / 卸下
时，有必要将模组处于稍微拉出一些的状态。
7.17.1 必要工具
十字螺丝刀、六角扳手套件
7.17.2 安装方法
1. 在基座上安装侧盖板的时候，请将模组稍微拉出一些。
2. 将侧盖板抵住模组侧面，一边支撑盖板使其不要落下，一边用六角板手将六角螺栓临时
固定。
3. 使用螺丝刀，将盖板下部的螺丝拧紧。
4. 将全部的六角螺栓紧固。
5. 插入模组，请确认侧盖板和基座上的安全开关的连接确实无误。
7.17.3 拆除方法
1. 在基座上卸下侧盖板时，请将模组稍微拉出一些。
2. 使用六角螺丝刀，拆除盖板下部的螺丝。
注意 )不能拆除侧盖板上的安全开关插头。
3. 一边支撑盖板使其不要落下，一边用六角扳手拆除六角螺栓。
4. 将侧盖板从模组上拆下。
ᆿޞᔶީᨈཪ
㸦уਥ䲚㸧
ޣ䀈㷰ṉ
㷰ѓ
01-MEC-1574S
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 493
7.18 冷却风扇的更换
7.18.1 模组用风扇 ( 上侧 )
M3-3 模组的时候
1. 请将模组拉出来。
备注 )更换模组冷却风扇时，有必要拆除侧盖板。在模组后方有连接盖罩条的时候，因为会
与侧盖板相干涉，请拉出模组。
2. 将主电源开关 OFF。
3. 请拆除侧盖板的螺丝 (4 根 )。
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切
断。
警告
在作业前，务必切断机器主电源。
01MEC-1468
01MEC-1479a
1.65 Nm
7. 部件的更换 MEC-NXT3-004S0
494 NXT III 机械手册

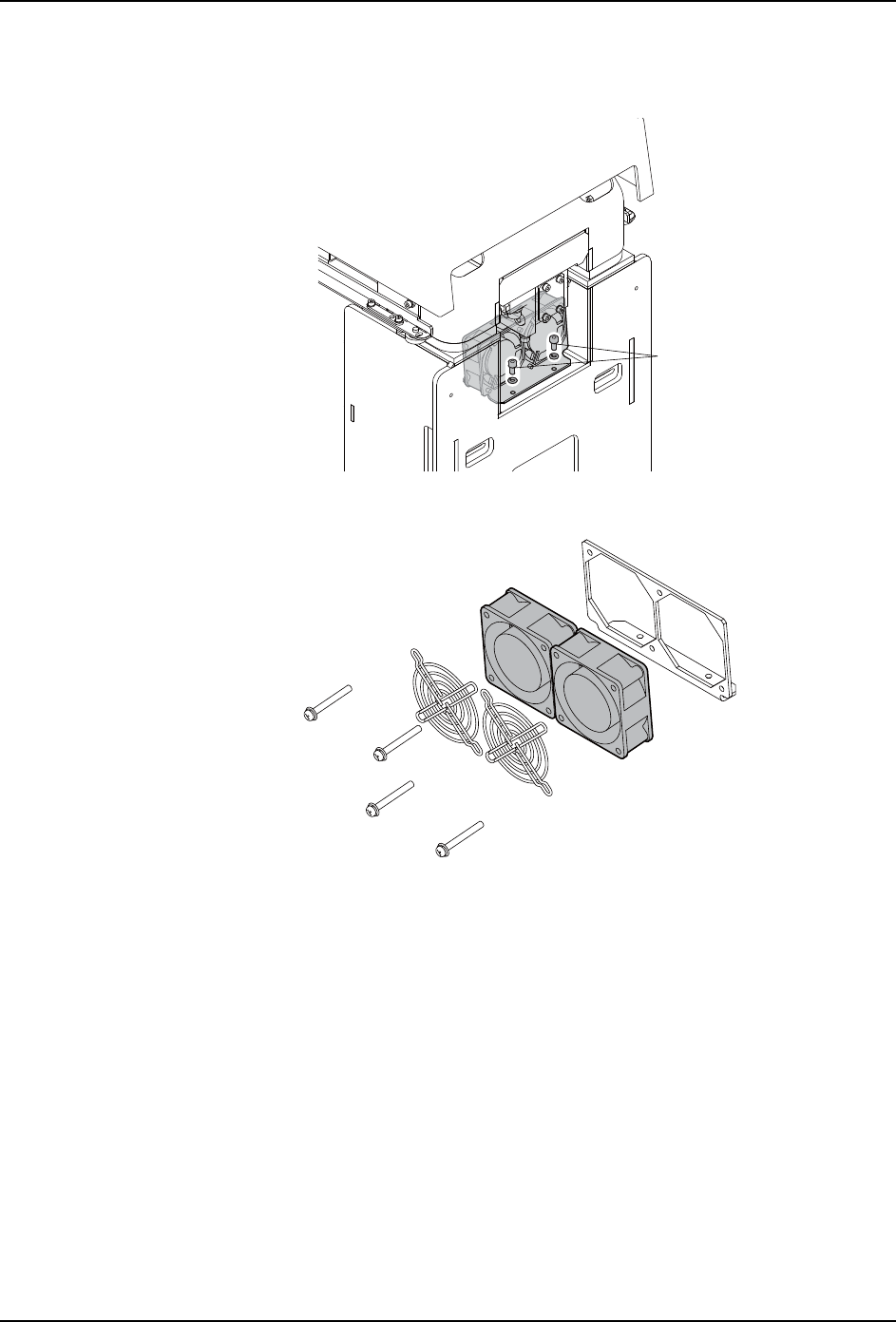

4. 请拆除固定冷却风扇的 BKT 的螺栓 (2 个 )。
5. 请取下冷却扇的插头，与 BKT 一起取下风扇。
6. 请从 BKT 取下拆除螺丝 (4 个 )，更换的冷却风扇。
7. 请安装新的冷却扇到 BKT 上。
8. 请按照与拆除相反的步骤返还机器到原来的状态。
01MEC-1481a
3.92 Nm
01MEC-1480a
0.78 Nm
