MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 497
以下的更换步骤与 M3-3 模组和 M6-3 模组相同。
1. 将主电源开关 OFF。
2. 请拆除固定背面盖板的螺丝 (4 根 )。
3. 拆除螺丝 （4 根），将安装风扇的 BKT 从模组背面拆除。
备注 )M6-3 模组有 2 个风扇，拆除方法同样。
4. 请拆除冷却扇的插头，与 BKT 一起拆除风扇。
警告
在作业前，务必切断机器主电源。
01MEC-0274Sa
ⴌᶵ
⁗㓺伄᡽
1.65 Nm
01MEC-1486a
1.7 Nm
7. 部件的更换 MEC-NXT3-004S0
498 NXT III 机械手册
5. 请拆除螺丝 (4 个 )，从 BKT 上拆除冷却风扇。
6. 请安装新的冷却风扇到 BKT 上。
7. 请按照与拆除相反的步骤返还机器到原来的状态。
7.18.3 M6-3 模组内风扇
1. 请拉出左面相邻的模组。（参考 「4.1 模组的拉出 / 插入」）
2. 将主电源开关 OFF。
3. 请从左相邻的模组后侧拆除螺丝 (4 个 )，取下左侧盖板。
01MEC-1485a
0.78 Nm
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切
断。
警告
在作业前，务必切断机器主电源。
01MEC-1538
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 499

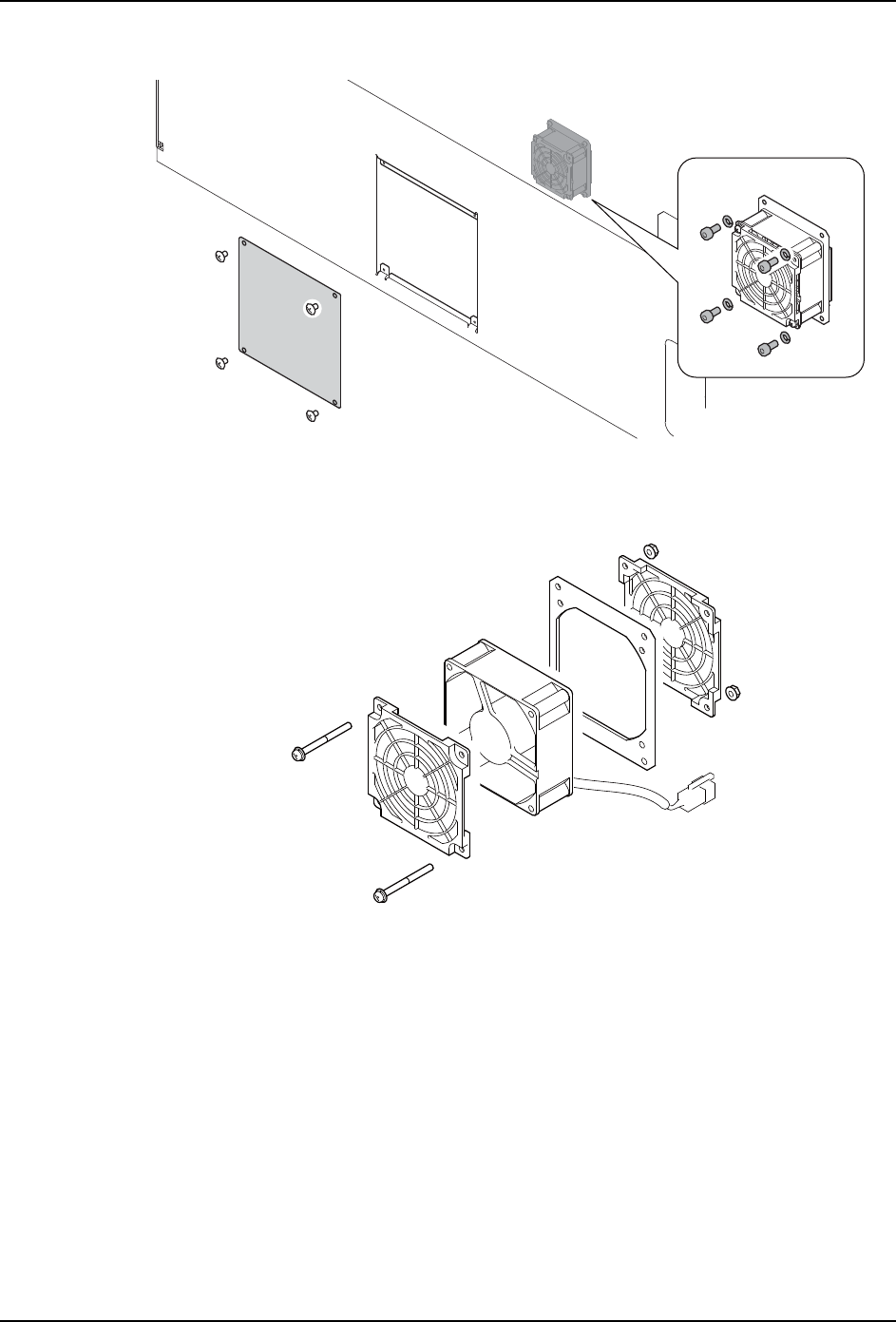

4. 请拆除螺栓 (4 个 )，从模组取下风扇固定 BKT。
5. 请取下冷却扇的插头，与 BKT 一起取下风扇。
6. 请拆除螺丝 (2 个 )，从 BKT 上取下冷却风扇。
7. 请安装新的冷却风扇到 BKT 上。
8. 请按照与拆除相反的步骤返还机器到原来的状态。
01MEC-1539a
1.65 Nm
0.78 Nm
01MEC-1540a
0.78 Nm
