7. 部件的更换 MEC-NXT3-004S0 502 NXT III 机械手册 线性马达后侧的冷却风扇时 1. 拉出模 组。 （参考 「4.1 模组的 拉出 / 插入 」 ） 2. 在线性马达轴变为常温后，将主电源开关 OFF 后，安装保护盖罩。 3. 取下线性马达冷却风扇过滤器。请参照 「5.7.2 线性马达冷却风扇过滤器 的清扫」 。 4. 取下上侧冷却风扇和 BKT 的固定螺栓 （4 根） 。 5. 取下下侧冷却风扇和防护板用的…
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 501
5. 取下冷却风扇的接插件，向外取下冷却风扇。
6. 按照与取下时相反步骤安装新的冷却风扇，将机器返还到原来的状态。
01MEC-1703
1.47 Nm
7. 部件的更换 MEC-NXT3-004S0
502 NXT III 机械手册

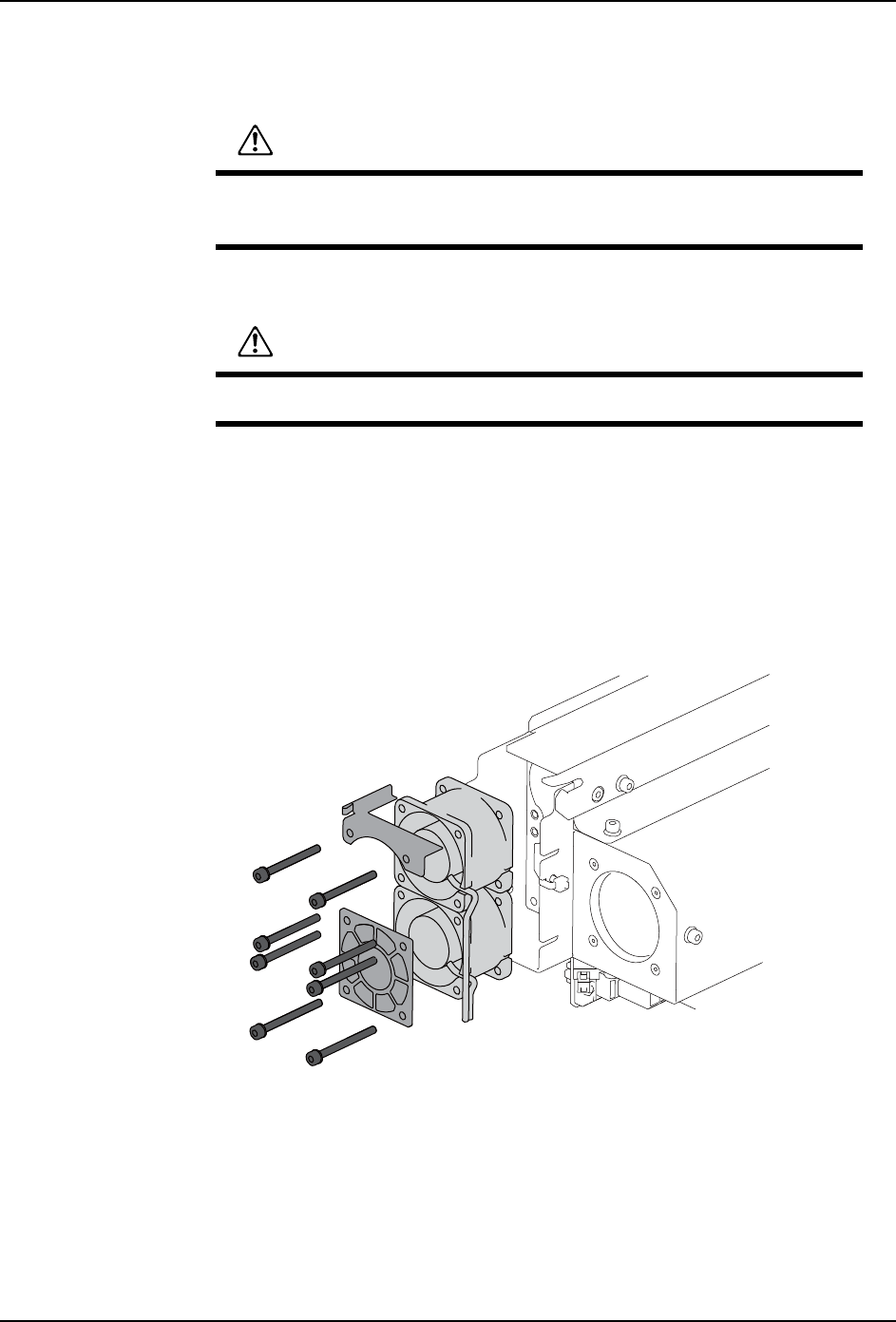

线性马达后侧的冷却风扇时
1. 拉出模组。（参考 「4.1 模组的拉出 / 插入」）
2. 在线性马达轴变为常温后，将主电源开关 OFF 后，安装保护盖罩。
3. 取下线性马达冷却风扇过滤器。请参照 「5.7.2 线性马达冷却风扇过滤器的清扫」。
4. 取下上侧冷却风扇和 BKT 的固定螺栓 （4 根）。
5. 取下下侧冷却风扇和防护板用的固定螺栓 （4 根）。
注意 )防护板是保护冷却风扇免受线性马达的磁力影响的板。请务必安装以保护下侧冷却风
扇。
6. 取下冷却风扇的接插件，向外取下冷却风扇。
7. 按照与取下时相反步骤安装新的冷却风扇，将机器返还到原来的状态。
警告
在更换作业时，请注意没有其他作业者插入模组。手指有可能被夹住后切
断。
警告
在作业前，务必切断机器主电源。
01MEC-1705
1.47 Nm
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 503
7.18.5 基座背面风扇
1. 将主电源开关 OFF。
2. 拆除螺丝 (4 根 )， 拆除基座背面的盖板。
3. 请拆除插座，把风扇与盖板一起从基座取下。
4. 请拆除螺丝 (4 个 )， 将风扇从盖板中拆除。
5. 请安装新的冷却风扇到盖板上。
6. 请按照与拆除相反的步骤把机器返还到原来的状态。
警告
在作业前，务必切断机器主电源。
01MEC-1488a
3.30 Nm
01MEC-1487a
0.78 Nm
