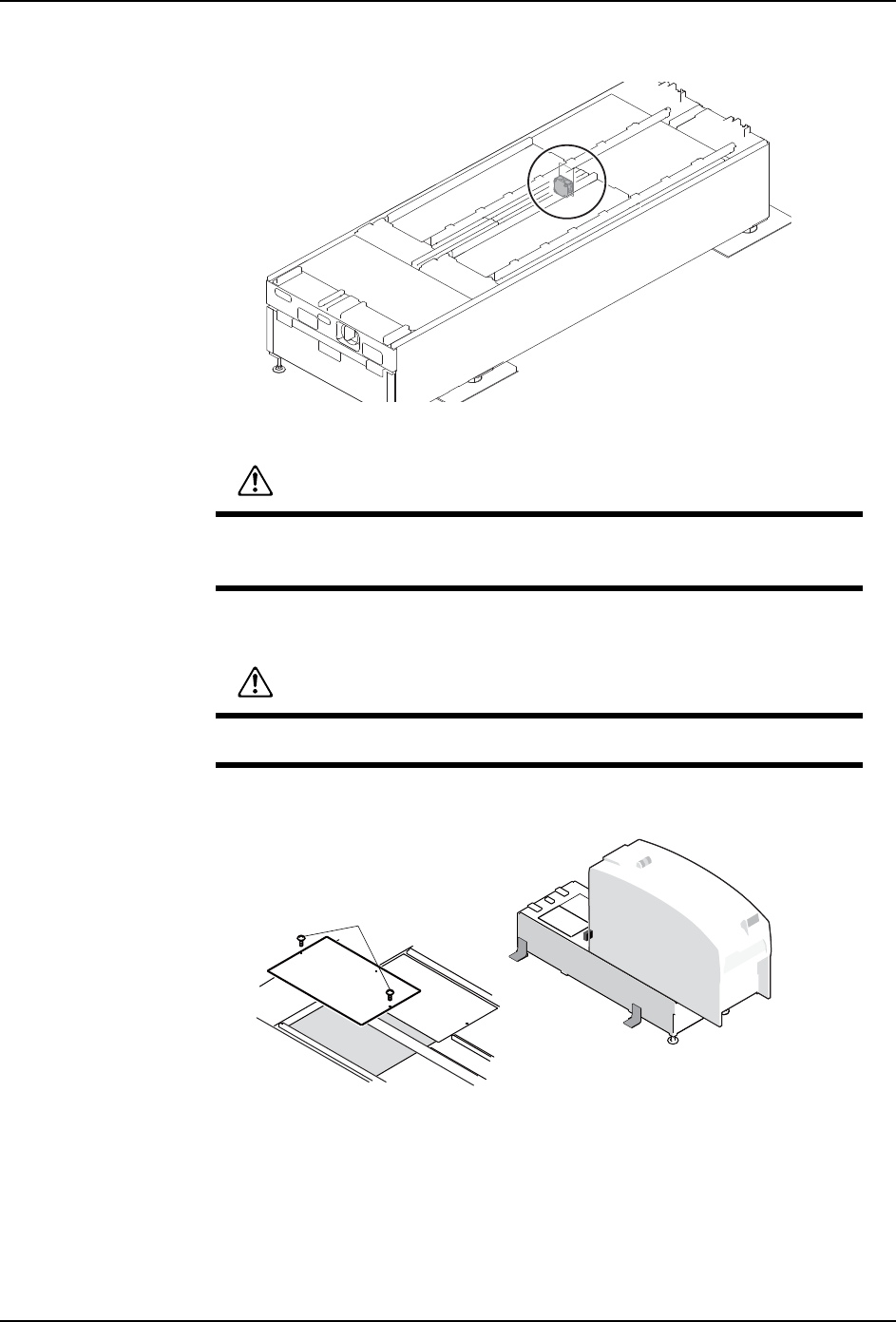

7. 部件的更换 MEC-NXT3-004S0 504 NXT III 机械手册 7.18.6 2M-3 基座内风扇 1. 拉出模 组。 （参考 「4.1 模组的 拉出 / 插入 」 ） 2. 将主电 源开关 OFF 。 3. 拆下螺丝 (2 根 )，取下盖板。 4. 请取下风扇的连接器。 警告 在更换作业时，请注意没有其他作 业者插入模组。手指有可能被夹住 后切 断。 警告 在作业前，务必切断机器主电源。 01MEC-1534 01M…
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 503

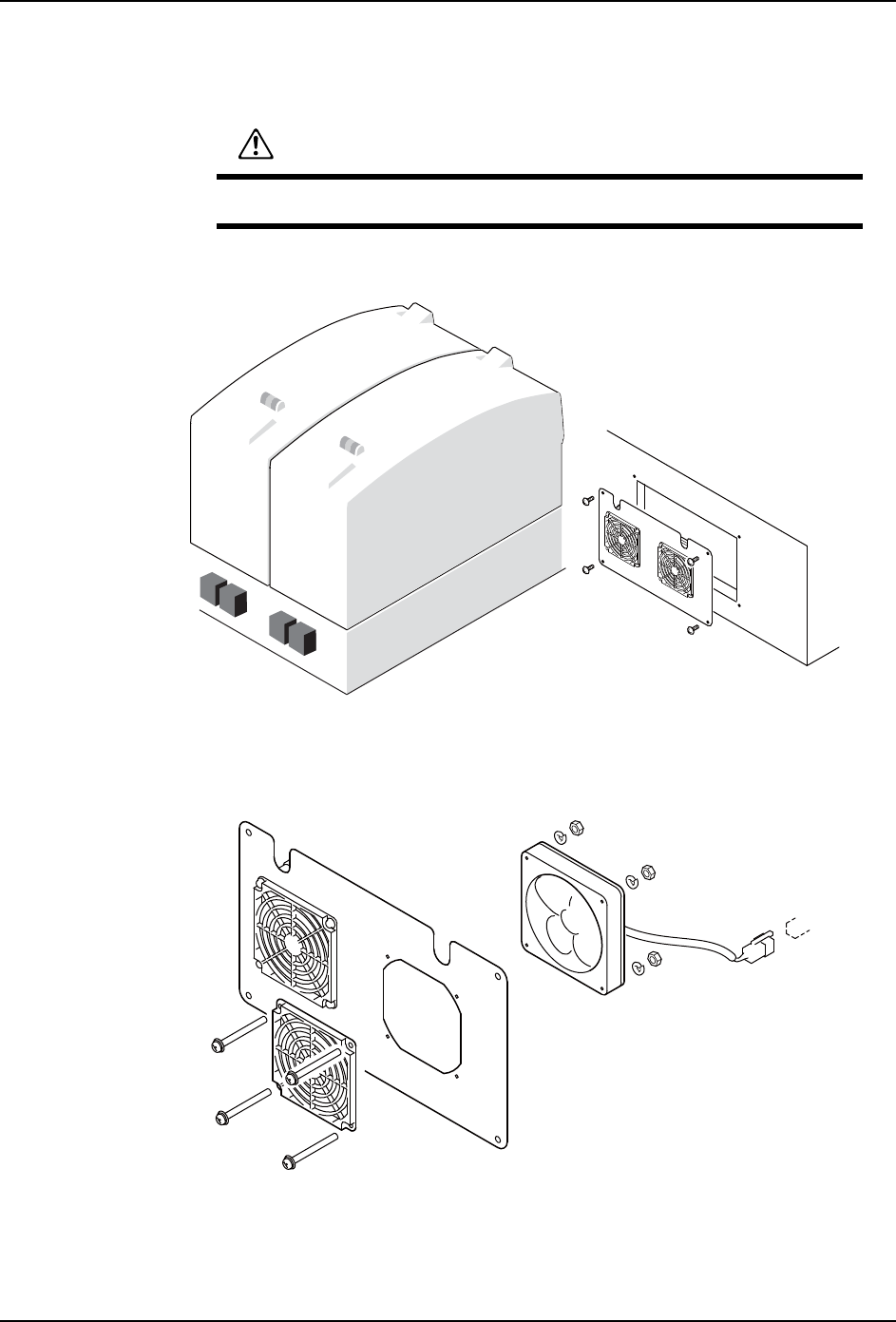

7.18.5 基座背面风扇
1. 将主电源开关 OFF。
2. 拆除螺丝 (4 根 )， 拆除基座背面的盖板。
3. 请拆除插座，把风扇与盖板一起从基座取下。
4. 请拆除螺丝 (4 个 )， 将风扇从盖板中拆除。
5. 请安装新的冷却风扇到盖板上。
6. 请按照与拆除相反的步骤把机器返还到原来的状态。
警告
在作业前，务必切断机器主电源。
01MEC-1488a
3.30 Nm
01MEC-1487a
0.78 Nm
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 505

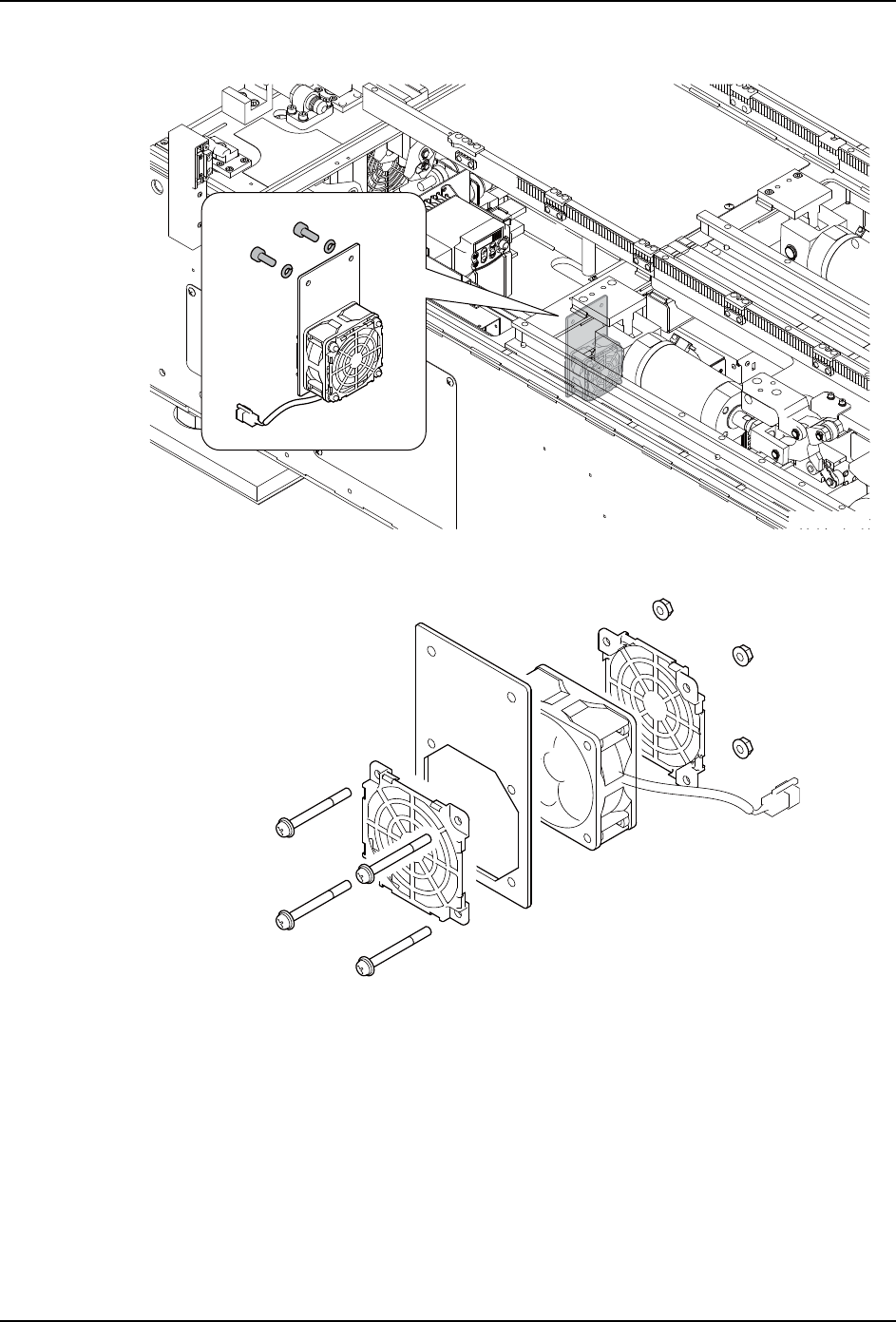

5. 请拆除螺栓 (2 个 )，从基座取下风扇固定 BKT。
6. 请拆除螺丝 (4 个 )，从 BKT 上取下冷却风扇。
7. 请安装新的冷却风扇到 BKT 上。
8. 请按照与拆除相反的步骤返还机器到原来的状态。
01MEC-1536a
3.92 Nm
01MEC-1537a
0.78 Nm
