MEC-NXT3-004S0 7. 部件的更换 NXT III 机械手册 507 〈M3-3 模组〉 更换用于料站托架 DC 电源的风扇时， 请预先拆除料站托架。 1. 将主电 源开关 OFF 。 2 . 拆 除 螺 丝( 2根)和 风 扇 的 插 座 ， 从 料 站 托 架 上 取 下 D C电 源 盖 罩 。 3. 拆除螺丝 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。 警告 更换作业请必须在切断电源后进行 。 01ME…
7. 部件的更换 MEC-NXT3-004S0
506 NXT III 机械手册

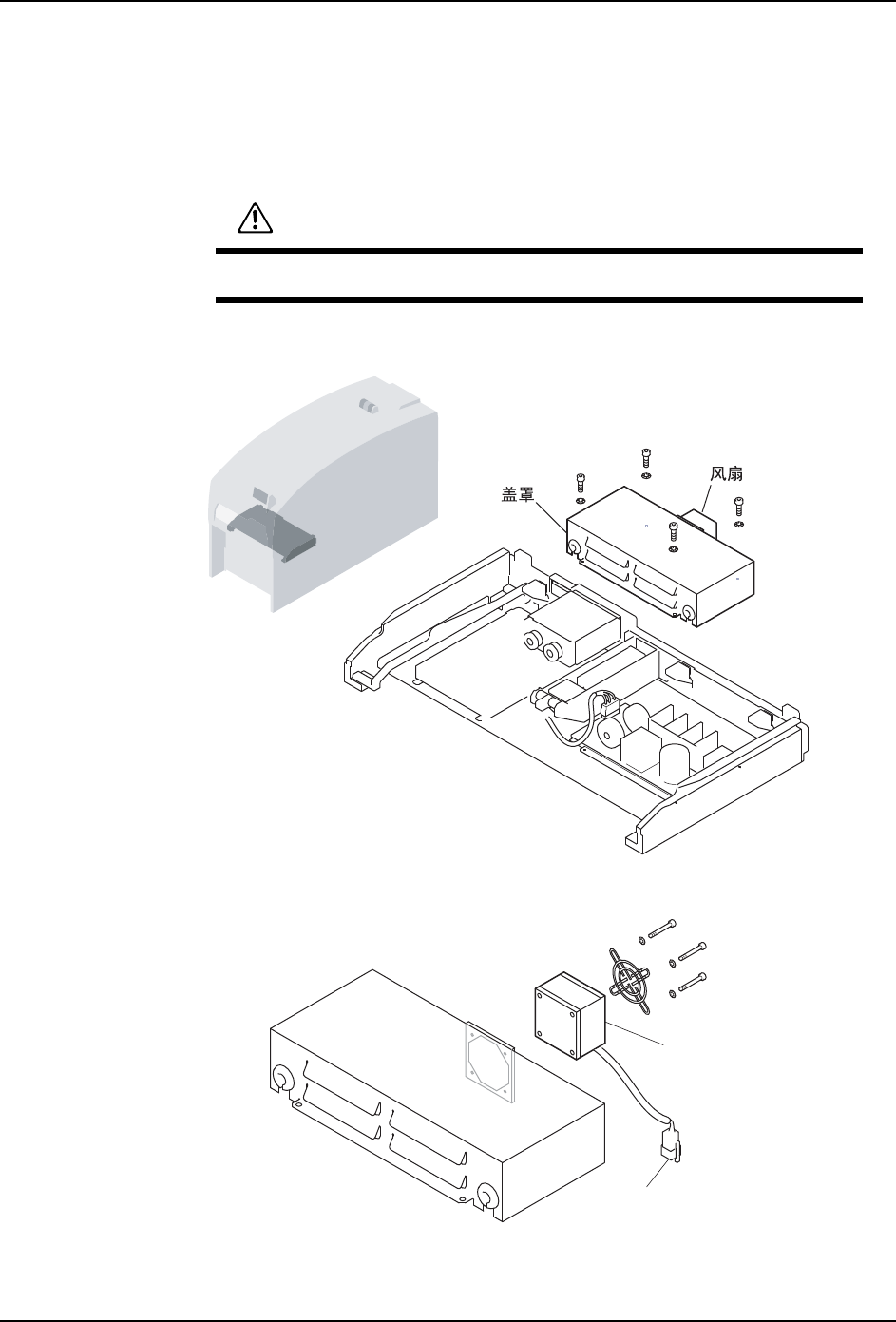

7.18.7 料站托架 DC 电源用的风扇
〈M6-3 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆下料站托架。
1. 将主电源开关 OFF。
2. 拆除螺栓(4根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拆除螺栓 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
在作业前，务必切断机器主电源。
NXTBAS123Sa
0.69 Nm
NXTBAS124Sa
风扇
插座
0.44 Nm
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 507
〈M3-3 模组〉
更换用于料站托架 DC 电源的风扇时， 请预先拆除料站托架。
1. 将主电源开关 OFF。
2. 拆除螺丝(2根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拆除螺丝 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
01MEC-1490a
0.69 Nm
01MEC-1492a
0.44 Nm
7. 部件的更换 MEC-NXT3-004S0
508 NXT III 机械手册
7.19 拆除料盘单元 -LT 盖板
7.19.1 必要工具
十字螺丝刀、六角扳手套件
7.19.2 料盘单元 -LT 盖板的构成部件
1. 后盖板 7. 正面门 ( 上）
2. 顶盖板 8. 前盖板
3. 顶盖板(右侧) 9. 正面门(下）
4. 侧盖板(右侧) 10. 下盖板(右侧)
5. 下盖板(左侧) 11. 下盖板(前侧)
6. 侧盖板 ( 左侧 ) 12. 下盖板
9
2
3
4
12
10
5
11
8
7
6
1
30MEC-0450
