7. 部件的更换 MEC-NXT3-004S0 508 NXT III 机械手册 7.19 拆除料盘单元 -LT 盖板 7.19.1 必要工具 十字螺丝刀、六角扳手套件 7.19.2 料盘单元 -LT 盖板的构成部件 1. 后盖板 7. 正面门 ( 上） 2. 顶盖板 8. 前盖板 3 . 顶 盖 板(右 侧) 9 . 正 面 门(下 ） 4 . 侧 盖 板(右 侧) 1 0 . 下 盖 板(右 侧) 5 . 下 盖 板(左 侧) 1 …
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 507
〈M3-3 模组〉

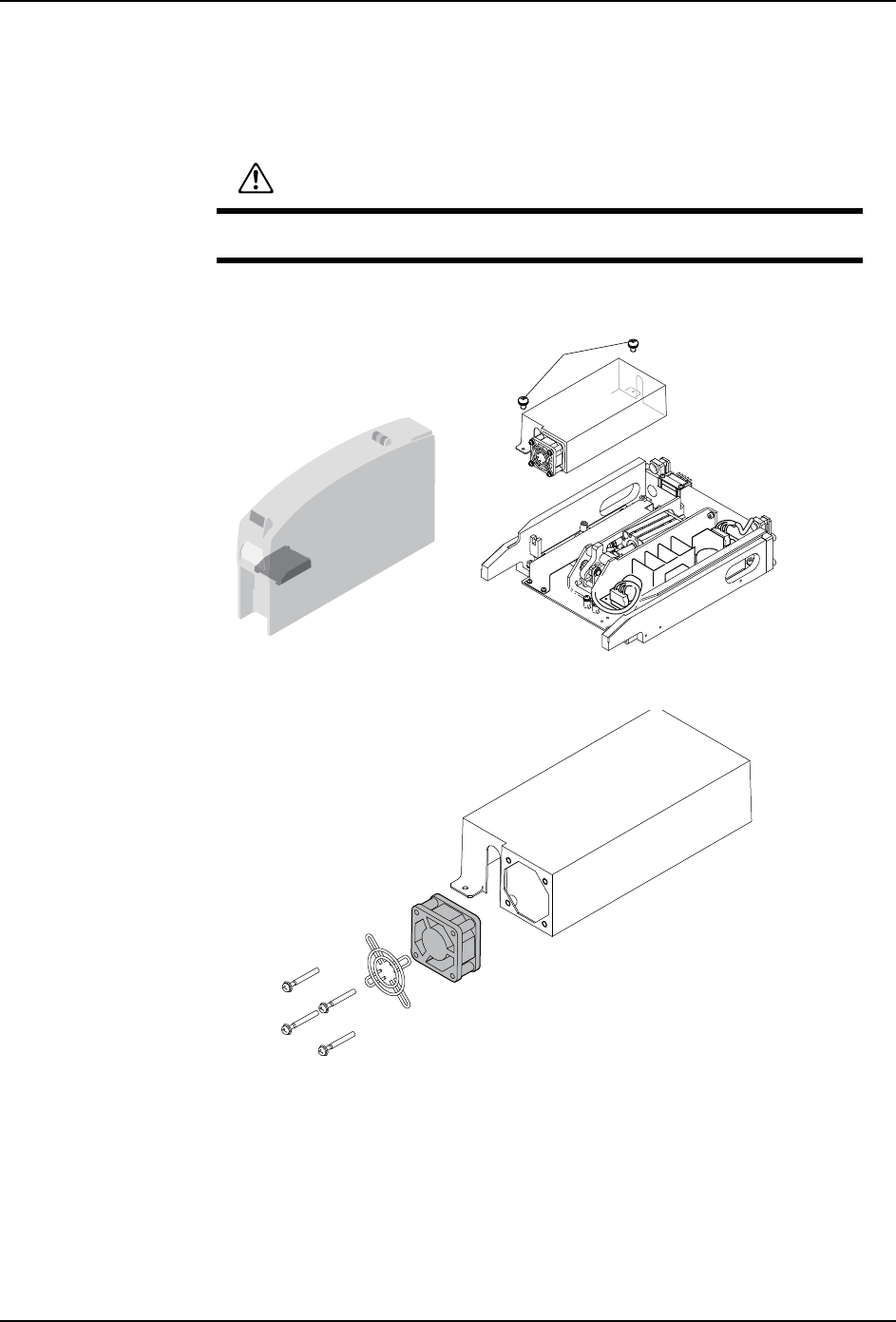

更换用于料站托架 DC 电源的风扇时， 请预先拆除料站托架。
1. 将主电源开关 OFF。
2. 拆除螺丝(2根)和风扇的插座，从料站托架上取下DC电源盖罩。
3. 拆除螺丝 (4 根 )，将风扇从 DC 电源盖罩中取出后进行更换。
警告
更换作业请必须在切断电源后进行。
01MEC-1490a
0.69 Nm
01MEC-1492a
0.44 Nm
7. 部件的更换 MEC-NXT3-004S0
508 NXT III 机械手册
7.19 拆除料盘单元 -LT 盖板
7.19.1 必要工具
十字螺丝刀、六角扳手套件

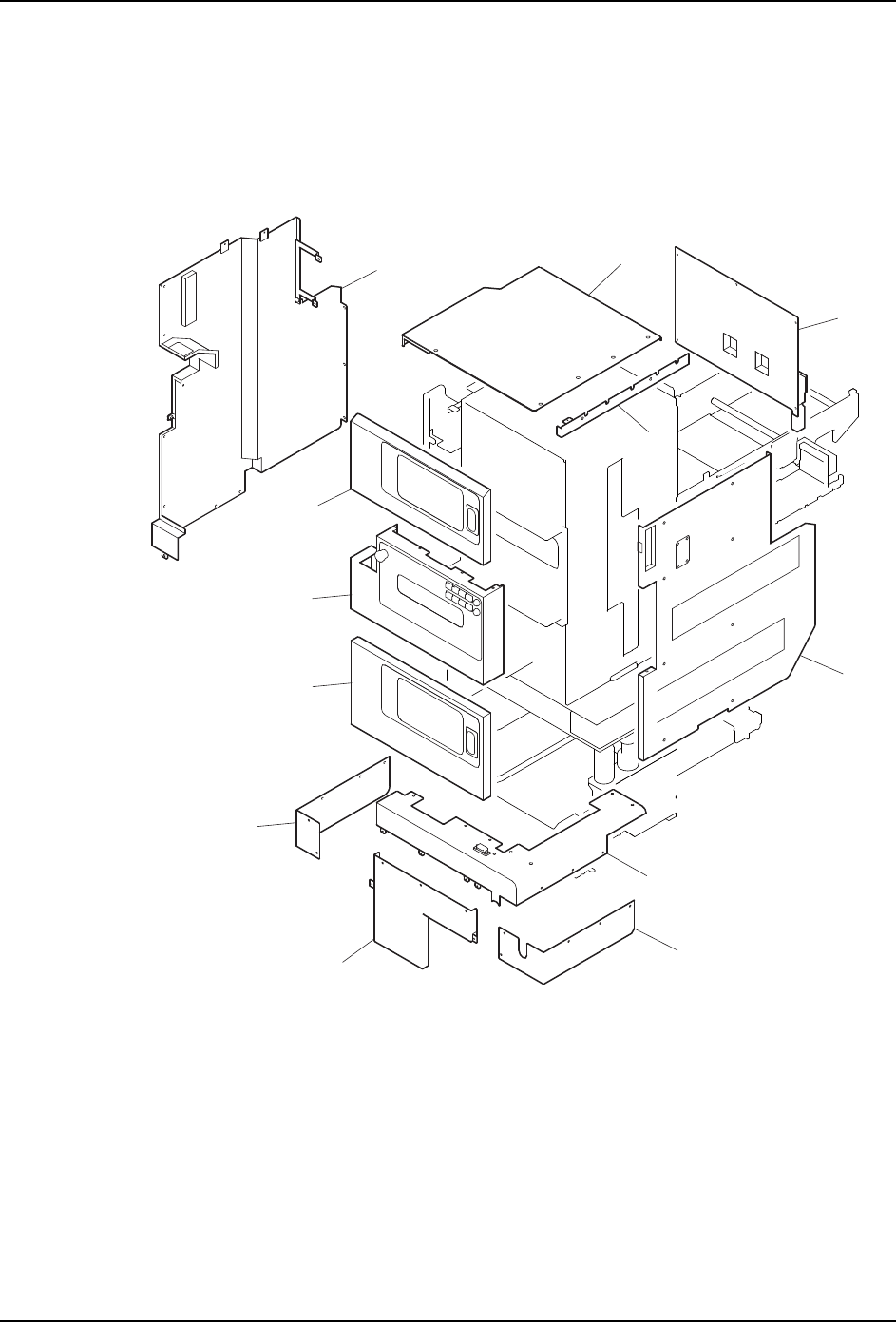

7.19.2 料盘单元 -LT 盖板的构成部件
1. 后盖板 7. 正面门 ( 上）
2. 顶盖板 8. 前盖板
3. 顶盖板(右侧) 9. 正面门(下）
4. 侧盖板(右侧) 10. 下盖板(右侧)
5. 下盖板(左侧) 11. 下盖板(前侧)
6. 侧盖板 ( 左侧 ) 12. 下盖板
9
2
3
4
12
10
5
11
8
7
6
1
30MEC-0450
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 509
7.19.3 拆除方法

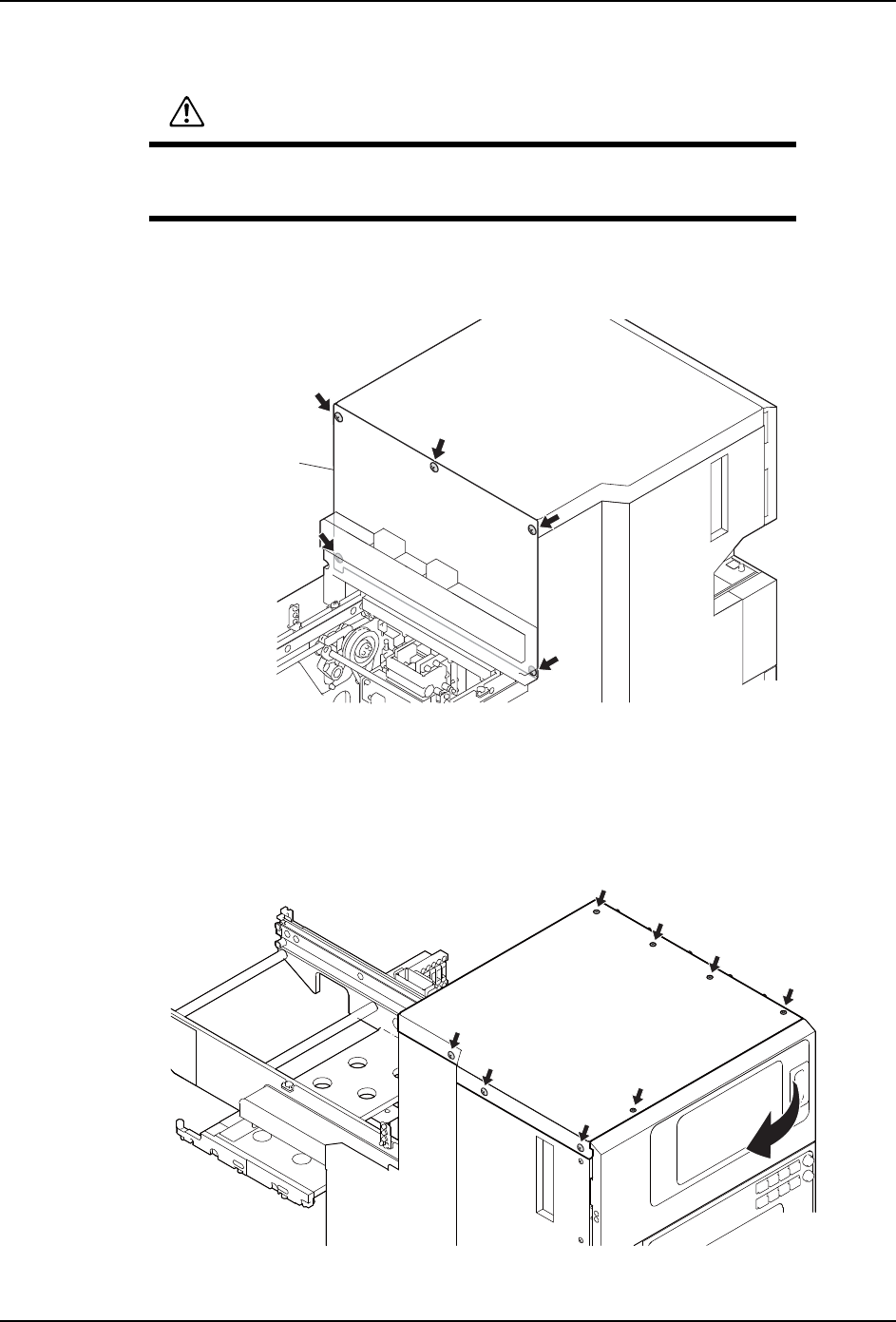

后盖板
1. 请拆除 5 根固定螺丝后拿掉后盖板。
顶盖板
1. 请拆除后盖板。
2. 请打开正面门 （上）。
3. 请拆除 8 根固定螺丝后拿掉顶盖板。
警告
安装 · 拆除料盘单元 -LT 的盖板之前，必须先从机器上拆除料盘单元 -
LT。
30MEC-0285S
ৢⲪᵓ
30MEC-0451
