7. 部件的更换 MEC-NXT3-004S0 512 NXT III 机械手册 5. 请拆除 8 根固定螺丝后拿掉侧盖板 ( 右侧 )。 备注 )无需拆除图中显示灰色的小盖板。 下盖板 （左侧） 1. 请拆除 5 根固定螺丝后拿掉下盖板 （左侧） 。 30MEC-0289 30MEC-0453
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 511

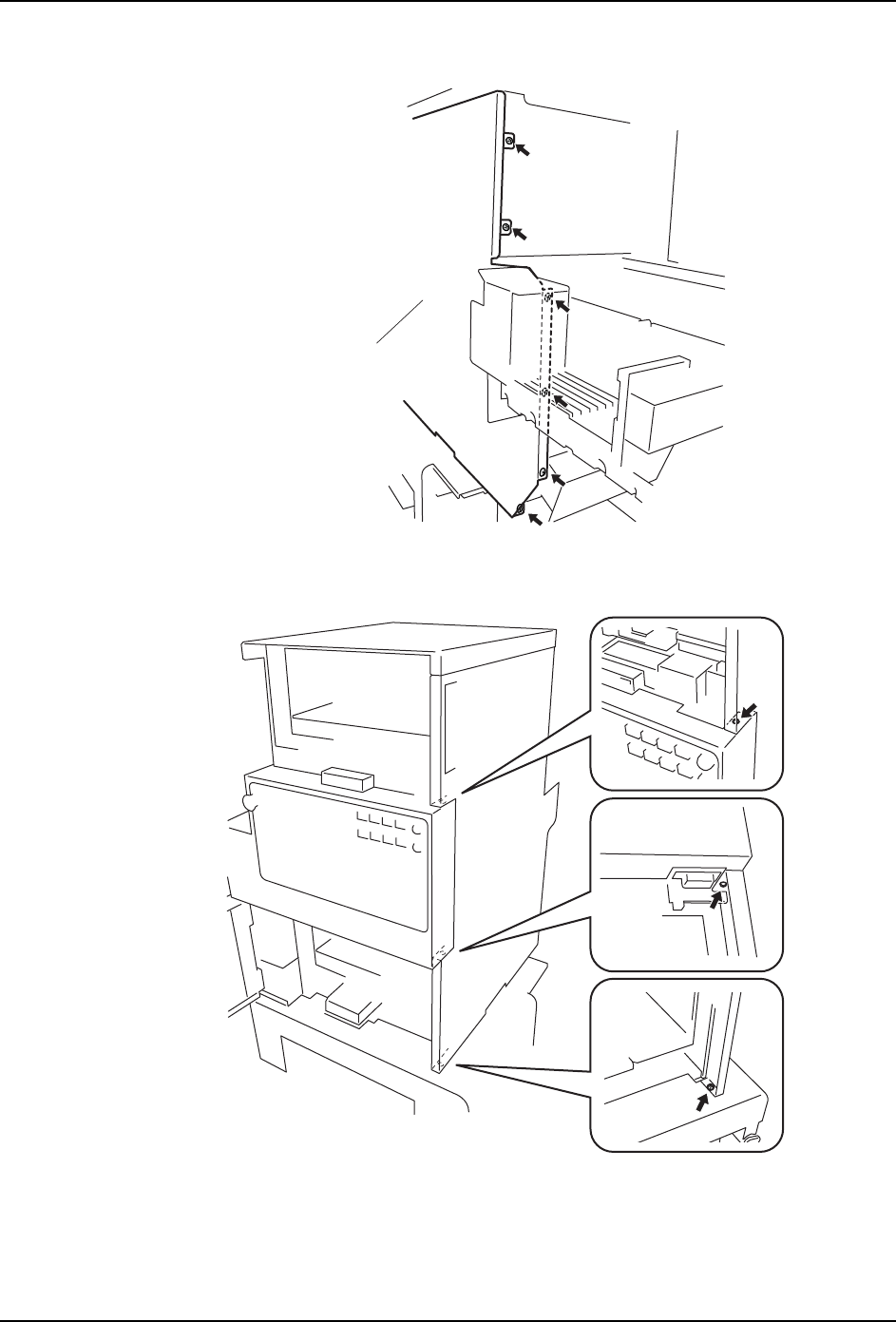

3. 请拆除 6 根位于料盘单元后面的侧盖板 ( 右侧 ) 的固定螺丝。
4. 请拆除侧盖板(右侧)的3根固定螺丝（如图所示）。
30MEC-0288S
ջⲪᵓ㧔ে㧕
01MEC-0471
7. 部件的更换 MEC-NXT3-004S0
512 NXT III 机械手册
5. 请拆除 8 根固定螺丝后拿掉侧盖板 ( 右侧 )。
备注 )无需拆除图中显示灰色的小盖板。
下盖板 （左侧）
1. 请拆除 5 根固定螺丝后拿掉下盖板 （左侧）。
30MEC-0289
30MEC-0453
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 513
侧盖板 （左侧）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除下盖板 （左侧）。
4. 请拆除位于料盘单元后面的侧盖板 ( 左侧 )的5根固定螺丝。
5. 请拆除 9 根固定螺丝后拿掉侧盖板 ( 左侧 )。
ջⲪᵓ˄Ꮊ˅
30MEC-0286S
30MEC-0287
