MEC-NXT3-004S0 7. 部件的更换 NXT III 机械手册 513 侧盖板 （左侧） 1. 请拆除后盖板。 2. 请拆除顶盖板。 3. 请拆除下盖板 （左侧） 。 4. 请拆除位于料盘单元后面的侧盖板 ( 左侧 )的5根 固 定 螺 丝 。 5. 请拆除 9 根固定螺丝后拿掉侧盖板 ( 左侧 )。 ջⲪᵓ˄Ꮊ˅ 30MEC-0286S 30MEC-0287
7. 部件的更换 MEC-NXT3-004S0
512 NXT III 机械手册

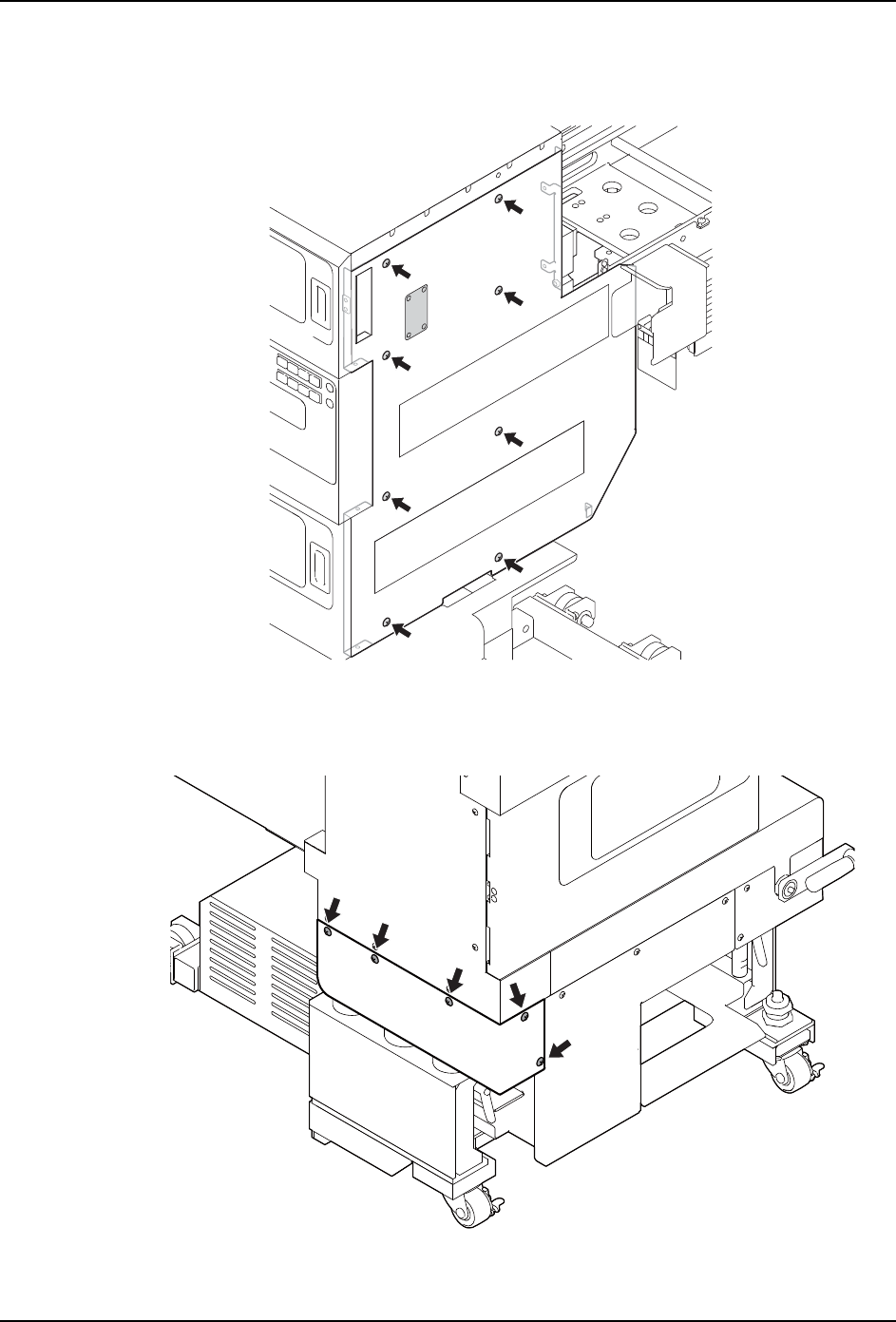

5. 请拆除 8 根固定螺丝后拿掉侧盖板 ( 右侧 )。
备注 )无需拆除图中显示灰色的小盖板。
下盖板 （左侧）
1. 请拆除 5 根固定螺丝后拿掉下盖板 （左侧）。
30MEC-0289
30MEC-0453
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 513

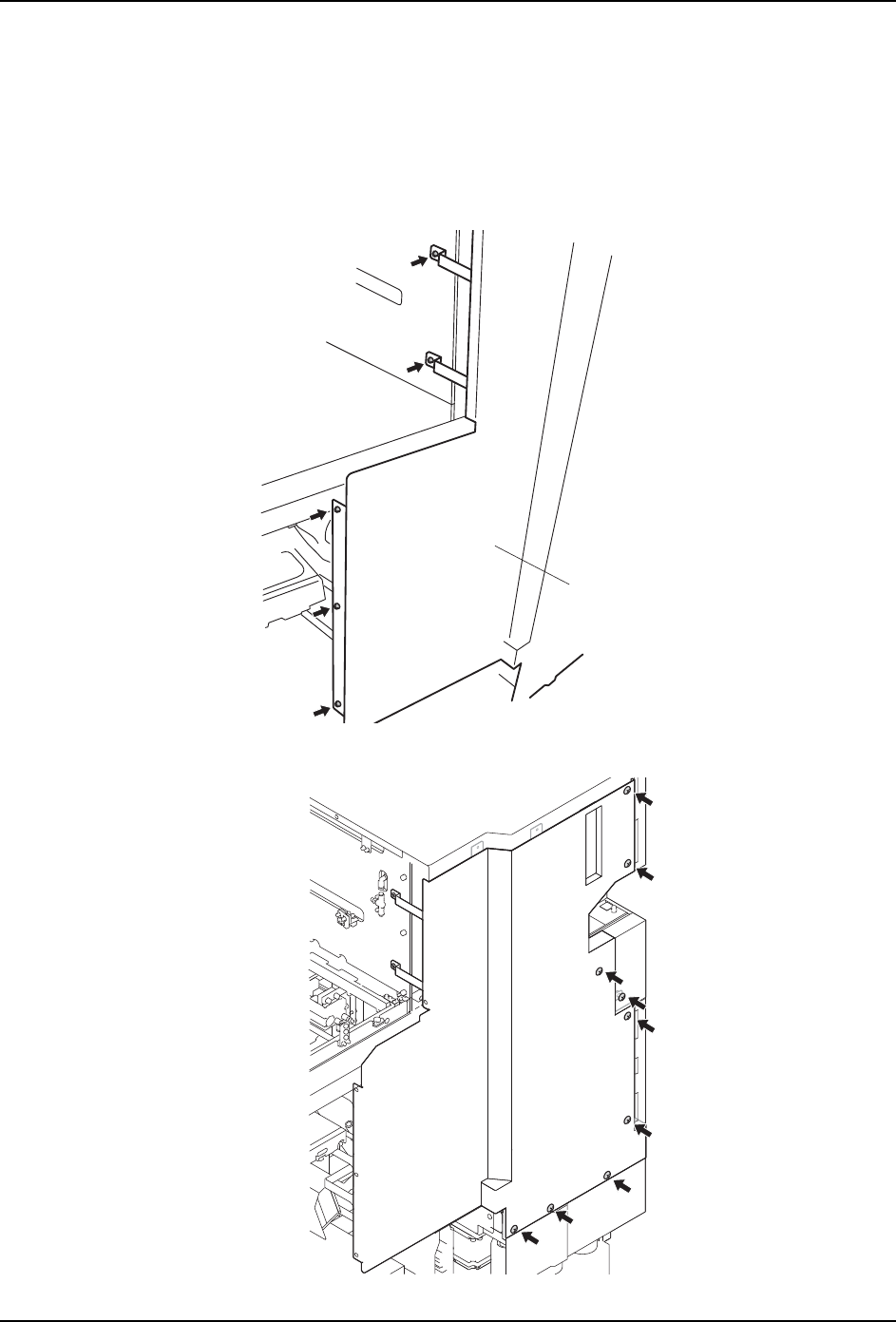

侧盖板 （左侧）
1. 请拆除后盖板。
2. 请拆除顶盖板。
3. 请拆除下盖板 （左侧）。
4. 请拆除位于料盘单元后面的侧盖板 ( 左侧 )的5根固定螺丝。
5. 请拆除 9 根固定螺丝后拿掉侧盖板 ( 左侧 )。
ջⲪᵓ˄Ꮊ˅
30MEC-0286S
30MEC-0287
7. 部件的更换 MEC-NXT3-004S0
514 NXT III 机械手册

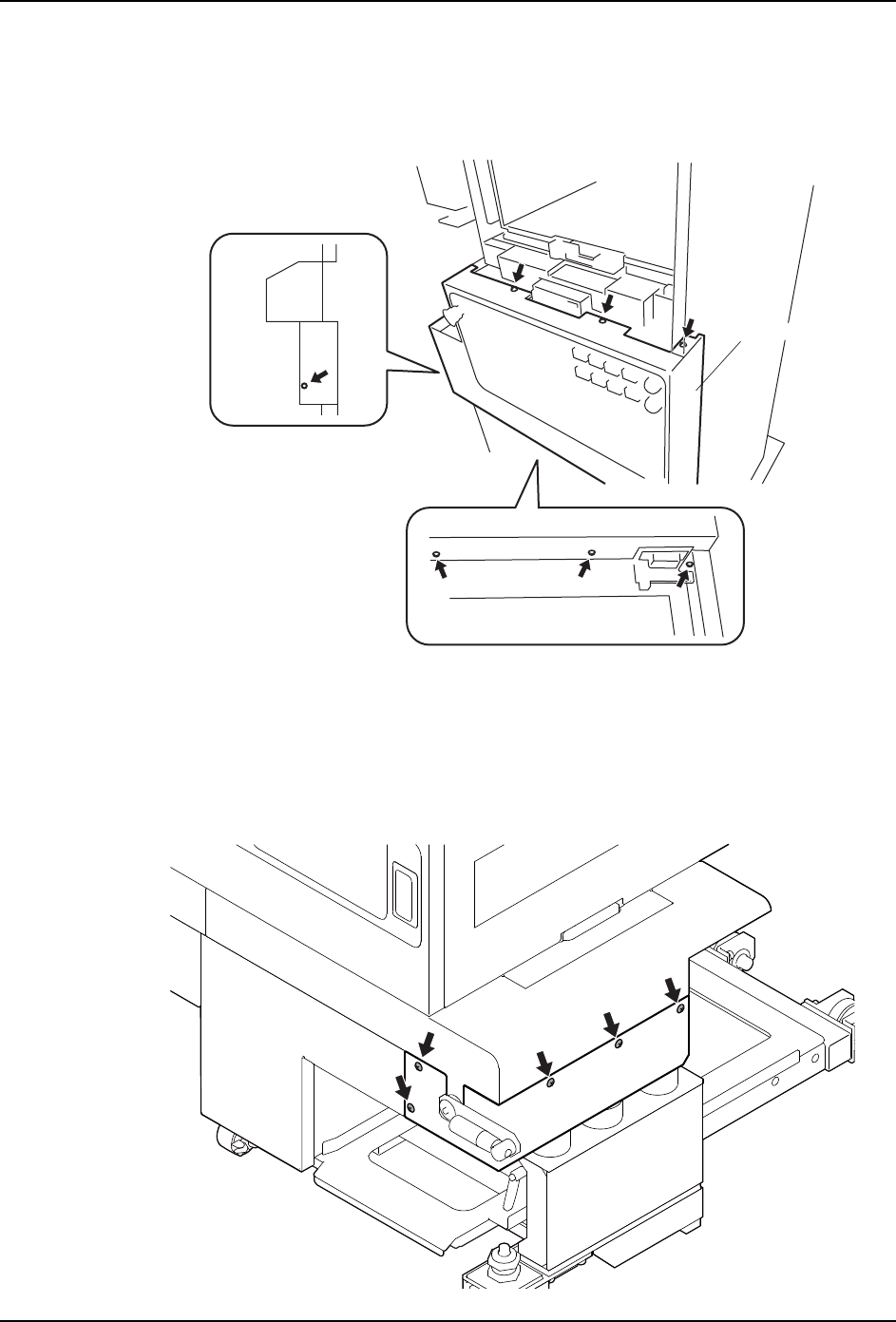

前盖板
1. 请打开正面门 （上和下）。
2. 请拆除位于前盖板上下和左侧的 7 根螺丝。
3. 请拉出前盖板。
4. 请拔掉各种线束的接头。
下盖板 （右侧）
1. 请拆除 5 根固定螺丝后拿掉下盖板 （右侧）。
ࠡⲪᵓ
01MEC-0478S
30MEC-0454
