7. 部件的更换 MEC-NXT3-004S0 516 NXT III 机械手册 7.20 拆下料盘单元 -LTC 盖板 7.20.1 必要工具 十字螺丝刀、六角扳手套件 7.20.2 料盘单元 -LTC 盖板的构成部件 1 . 顶 盖 罩(左 侧) 7 . 前 盖 板 2. 顶盖罩 8. 下料盘箱门 3. 后盖罩 9. 下盖板 ( 左侧 ) 4 . 侧 盖 罩(右 侧) 1 0 . 下 盖 板(中 央) 5 . 侧 盖 罩(左 侧) …
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 515

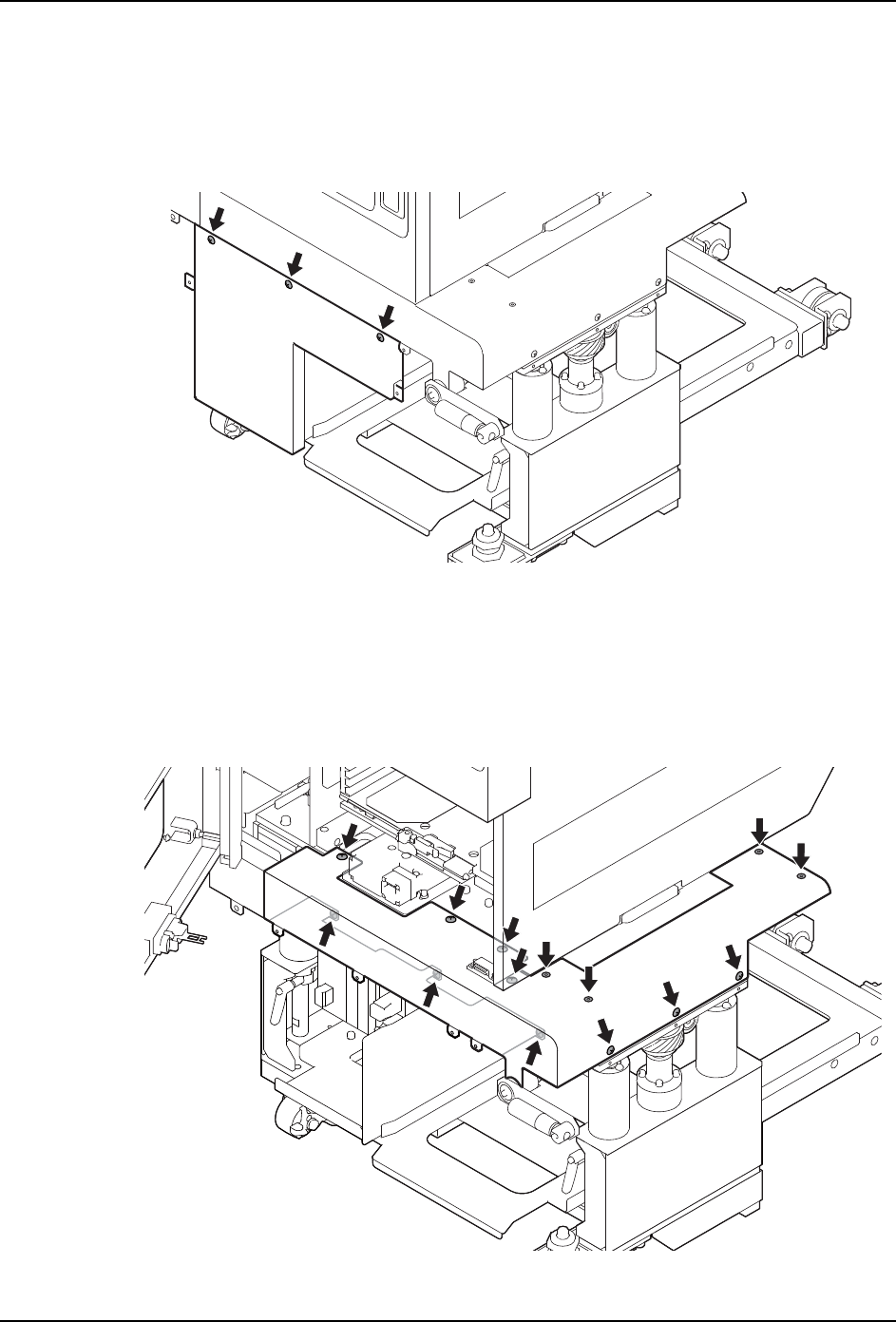

下盖板 （前侧）
1. 请拆除下盖板 （左侧）。
2. 请拆除下盖板 （右侧）。
3. 请拆除 3 根固定螺丝后拿掉下盖板 （前侧）。
下盖板
1. 请拆除下盖板 （左侧）。
2. 请拆除下盖板 （右侧）。
3. 请拆除下盖板 （前侧）。
4. 请拆除 14 根下盖板的固定螺丝。
5. 请拉出下盖板。
30MEC-0455
30MEC-0456
7. 部件的更换 MEC-NXT3-004S0
516 NXT III 机械手册
7.20 拆下料盘单元 -LTC 盖板
7.20.1 必要工具
十字螺丝刀、六角扳手套件
7.20.2 料盘单元 -LTC 盖板的构成部件
1. 顶盖罩(左侧) 7. 前盖板
2. 顶盖罩 8. 下料盘箱门
3. 后盖罩 9. 下盖板 ( 左侧 )
4. 侧盖罩(右侧) 10. 下盖板(中央)
5. 侧盖罩(左侧) 11. 下盖板(右侧)
6. 上料盘箱门 12. 下盖板
01MEC-0894
12
11
10
9
8
7
5
6
4
3
2
1
MEC-NXT3-004S0 7. 部件的更换
NXT III 机械手册 517
7.20.3 拆除方法
侧盖板(左侧)
1. 请取下后盖板。
2. 请取下顶盖板 ( 左侧 )。
3. 请取下下盖板 ( 左侧 )。
警告
进行料盘单元 -LTC 盖板的拆下 · 安装时，请一定在从机器主体取出来了
料盘单元 -LTC 的状态下进行。
01MEC-0896S
ৢⲪᵓ
乊Ⲫᵓ㧔Ꮊ㧕
01MEC-0464S
01MEC-0895S
ԢⲪᵓᎺջ
