8. 对应各种功能时的准备操作 MEC-NXT3-004S0
534 NXT III 机械手册

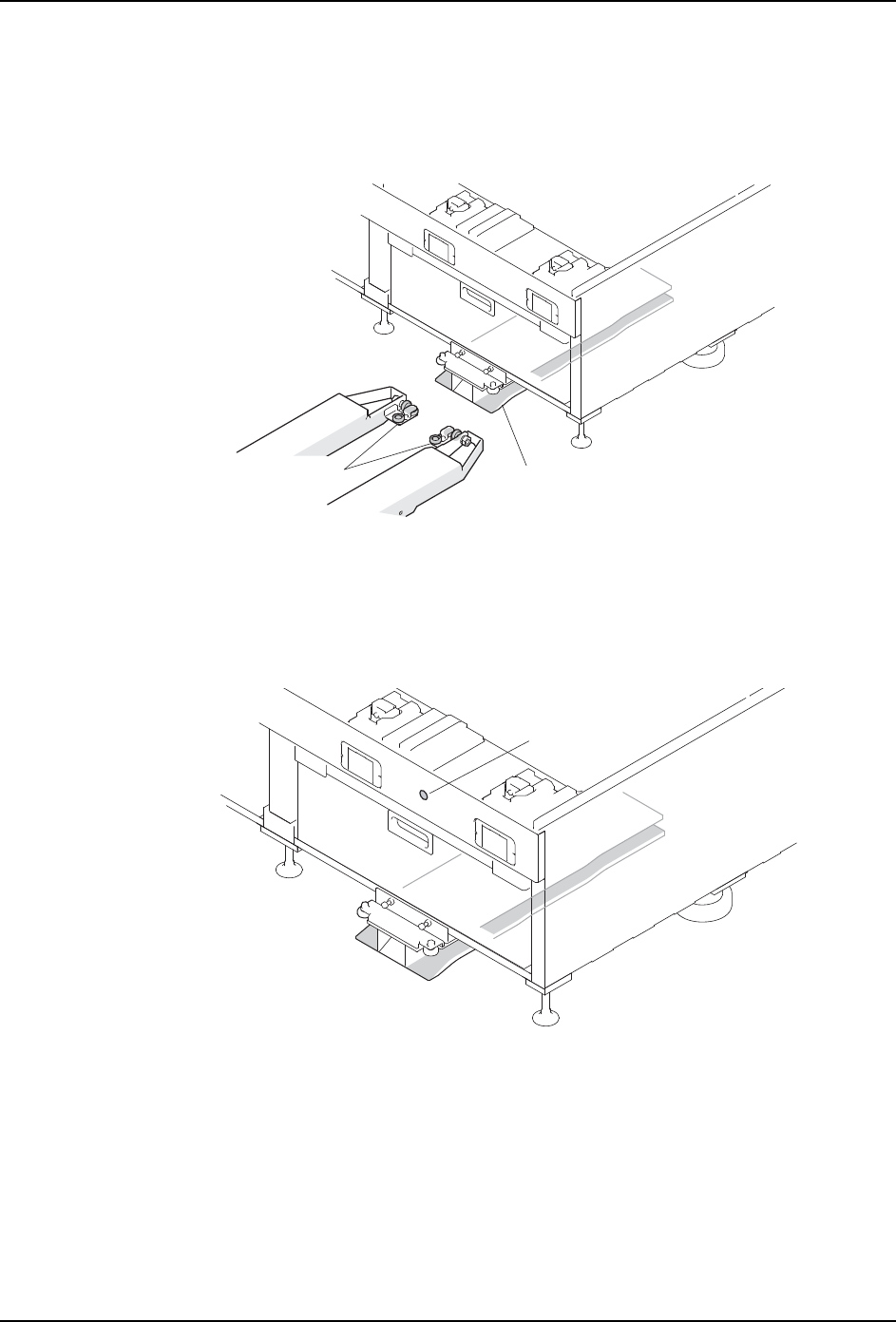

3. 将 PCU-2 推到 PCU 导轨前，请将 PCU-2 前面的滚轮慢慢地插入到 PCU 导轨槽中。滚轮和
PCU 导轨相碰不能插入时，使用对应搬运高度为 900mm、920mm 的 PCU-2 时切换到绿色、
使用对应搬运高度为 950mm 的 PCU-2 时请切换到橙色。然后重新插入 PCU-2。
注意 )请慢慢地插入 PCU-2。 搬送高度的公差值基准 +15mm ≥ (900mm、920mm、950mm) ≥ -
5mm。变更 PCU-2 的高度后，如果滚轮还是会碰到 PCU 导轨，请确认机器的搬送高度。
4. 如果将 PCU-2 可以插入到 PCU 导轨中，请确认 PCU-2 变更高度手柄的切换位置的颜色。
并且，请在容易看到基座正面的地方粘贴同样的颜色的贴纸等，在使用 PCU-2 的时候使
变更高度手柄的切换位置可以比较清晰易懂。
备注 )在使用粘纸识别高度的时候，推荐使用本公司的方法。使用 PCU-2 的时候，如果有知
道高度的方法时，也可使用其他方法。
01SYS-0449S
PCUᇐ䔼ⱘⓩ
⒮䕂
01MEC-1050S
㉬㒌
MEC-NXT3-004S0 8. 对应各种功能时的准备操作
NXT III 机械手册 535
8.2 使用料盘单元 -LT （废料带箱内置型）时的准备
在使用料盘单元 -LT 时，需要进行从模组的上拆除、安装料带元件的的相关单元、变更元件
相机的位置。此外，还有必要拆除 PCU 导轨。在此，就有关料盘单元 -LT （废料带箱收存
型）的作业进行说明。

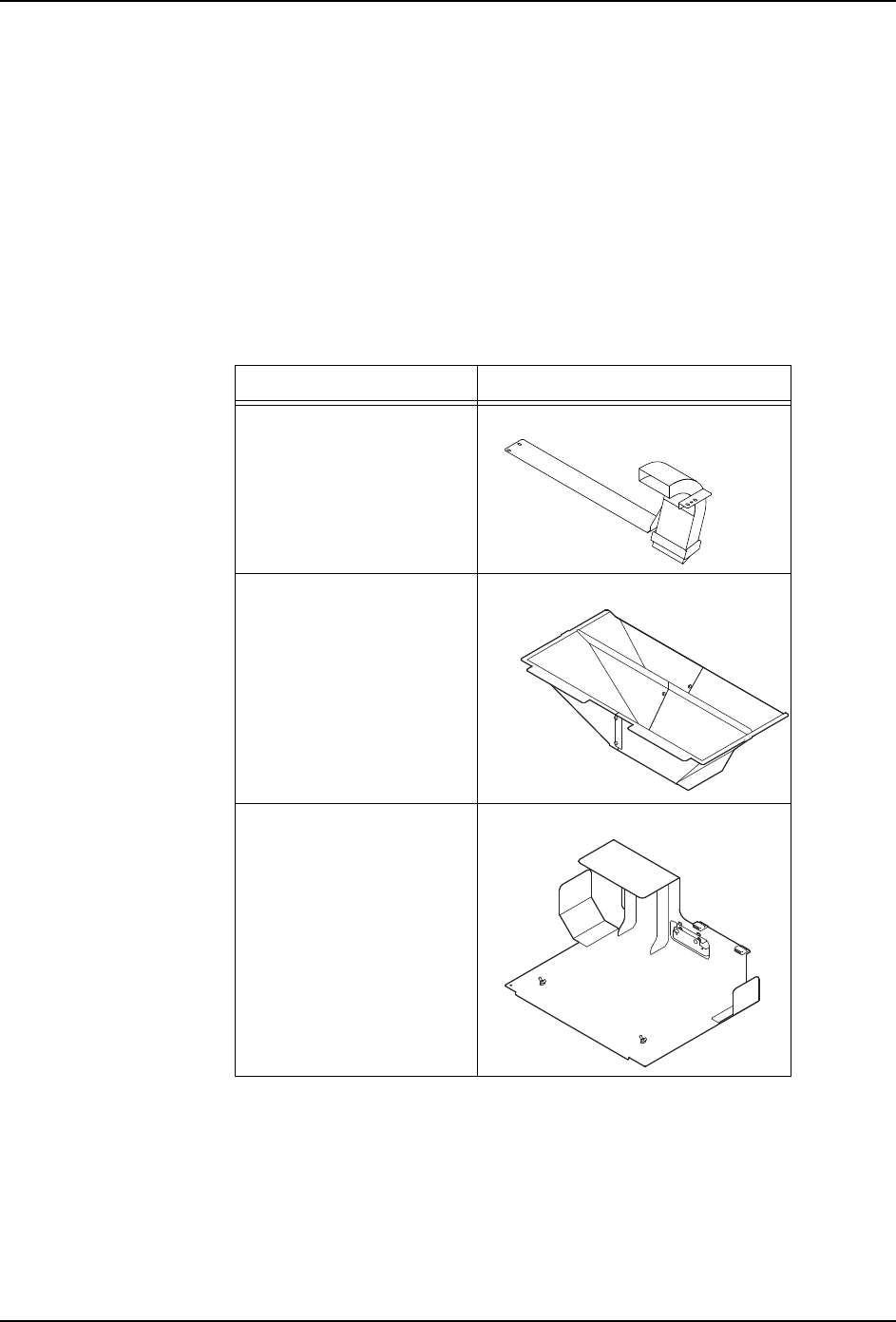

8.2.1 准备物品
工具
六角扳手套件、正十字螺丝刀
单元
名称 形状
料盘单元 -LT 用 废料带输
送槽
料盘单元 -LT 用 废料带滑
槽
料盘单元 -LT 用 废料带箱
承座
01MEC-1105
01MEC-1582
01MEC-1581
8. 对应各种功能时的准备操作 MEC-NXT3-004S0
536 NXT III 机械手册
8.2.2 操作一览表
在下表中显示安装的操作步骤一览。
料盘单元 -LT 安装时的准备步骤
*1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。
顺序 步骤
1 废料带箱的拆卸
2 料站托架的拆卸
3 废料带箱下的盖板的拆卸
4 模组前面下部盖板的拆卸
5 标准废料带滑槽的拆卸
6 PCU 导轨的拆卸
7 模组的拉出和电源的切断
8 料站盖板的拆除
9 标准废料带输送槽的拆卸
10 料盘单元 -LT 用废料带输送槽的安装
11 分类不良元件排出箱 （选项）的拆除 *1
12 变更元件相机的安装位置
13 电源的接通和模组的插入
14 料盘单元 -LT 用废料带滑槽的安装
15 料盘单元 -LT 用废料带箱承座的安装
16 料盘单元用气管接头的安装
