8. 对应各种功能时的准备操作 MEC-NXT3-004S0 540 NXT III 机械手册 6. 安装了 PCU 导 轨时，请拆除 PCU 导轨 。( 详细内容参 照 「8.1.4 关于在临时拆除 PCU 导 轨的时候」 。) 7. 请拉出模组。 a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入」 b. 请将主开关 OFF。 c. 请在线性马达的轴变为常温之后，设置保 护盖罩。 8. 请取下料站盖板的拆除。 备注 )料站盖…

100%1 / 595
MEC-NXT3-004S0 8. 对应各种功能时的准备操作
NXT III 机械手册 539
8.2.4 料盘单元 -LT 安装时的准备作业

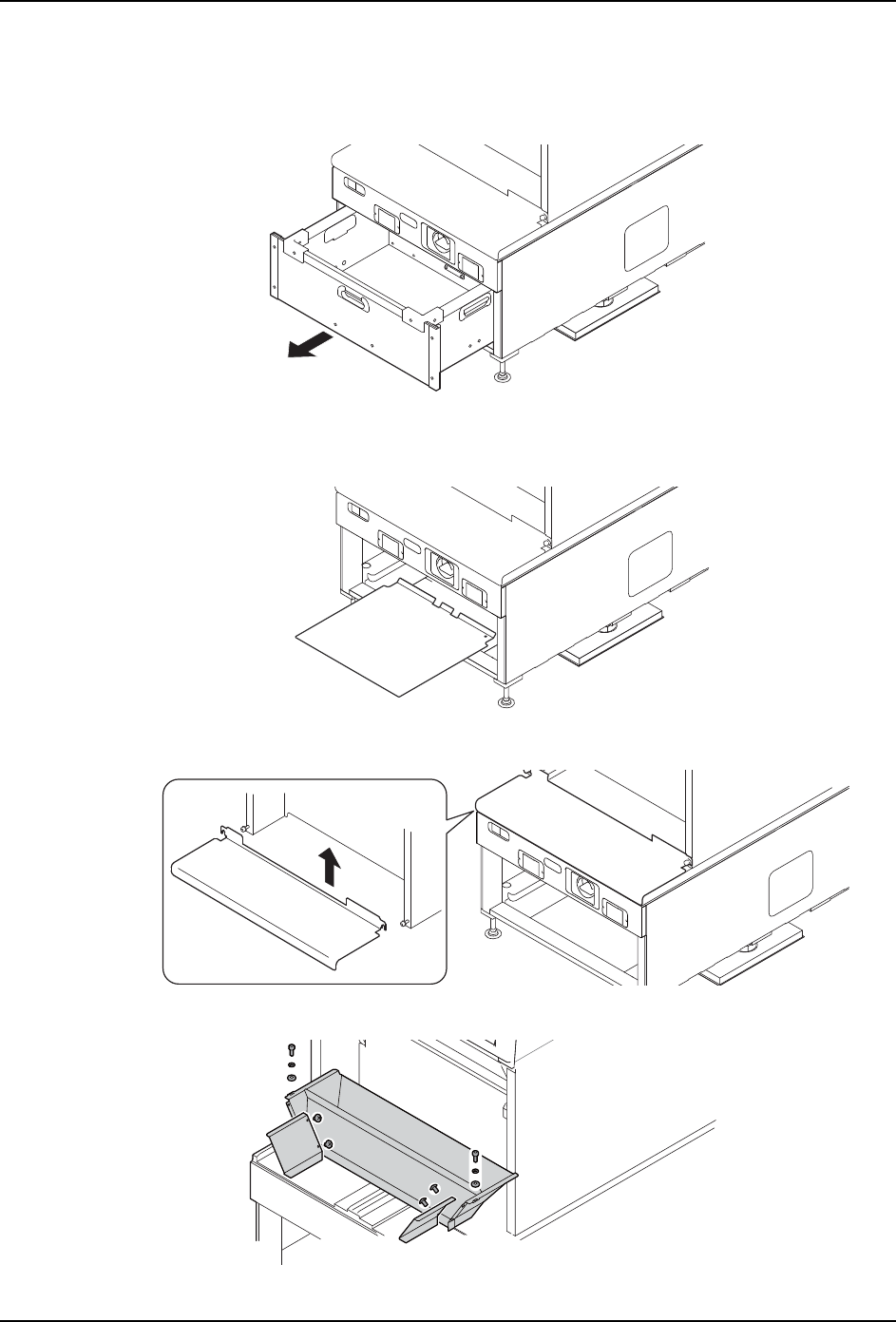

1. 如果在料站托架上安装了料带供料器，请用剪刀切断从料带供料器上垂落的表面薄膜，
拆除废料带箱。
2. 请取下料站托架。( 详细参照 「4.4 料站托架的拆除 / 安装」
3. 请拆除废料带箱下的盖板。
4. 请拧松螺丝后拆除模组前侧下方的盖板。
5. 请拆除螺栓，取下标准废料带滑槽。
01MEC-1584
01MEC-1299
01MEC-1298
01MEC-1283
8. 对应各种功能时的准备操作 MEC-NXT3-004S0
540 NXT III 机械手册
6. 安装了 PCU 导轨时，请拆除 PCU 导轨。( 详细内容参照 「8.1.4 关于在临时拆除 PCU 导
轨的时候」。)
7. 请拉出模组。
a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入」
b. 请将主开关 OFF。
c. 请在线性马达的轴变为常温之后，设置保护盖罩。
8. 请取下料站盖板的拆除。
备注 )料站盖板和模组一起调整。安装料站盖板的时候，请安装到同样串行号的模组。
9. 请拆除输送槽的固定螺丝 (4 个 )。其次取下空气耦合器、输送槽。
10.请安装料盘单元 -LT 用废料带输送槽。
01MEC-1585
01MEC-1586
Ｌ
01MEC-1586
Ｌ
MEC-NXT3-004S0 8. 对应各种功能时的准备操作
NXT III 机械手册 541
11.安装了分类不良元件排出箱 ( 选项 ) 时，请拆除分类不良元件排出箱。
a. 请拔掉传感器的连接器，取下分类不良元件排出箱。
b. 请在模组侧上留下的传感器的连接器上，连接附属的跳线连接器。
12.请变更元件相机的安装位置。
a. 请取下不良元件排出箱。
b. 请变更元件相机的安装位置到模组内右侧。( 参照 「7.1 元件相机的更换」。)
c. 请换成料盘单元 -LT 对应的吸嘴置放台。
01MEC-1183
01MEC-0154Sa
