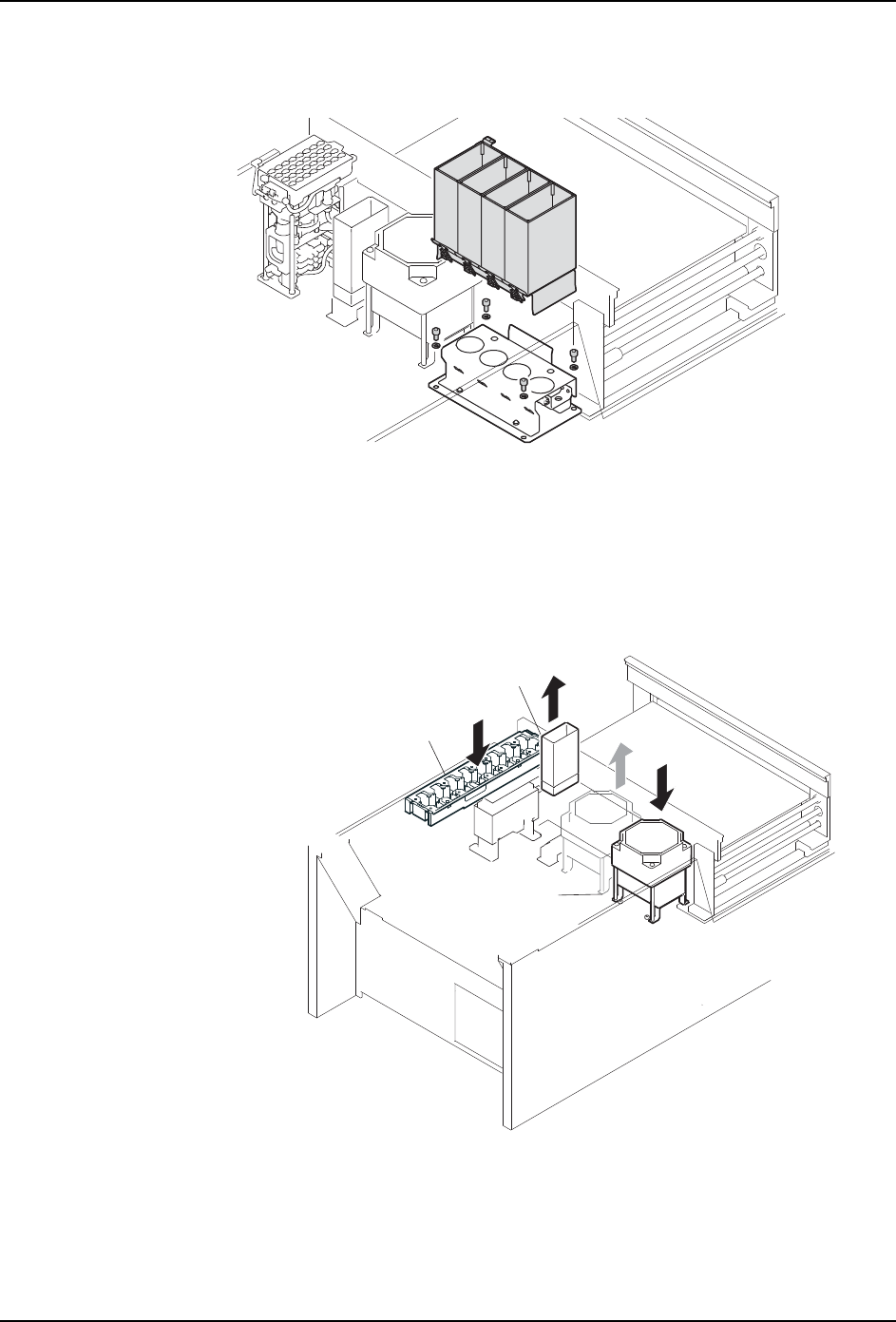

MEC-NXT3-004S0 8. 对应各种功能时的准备操作 NXT III 机械手册 541 11.安装了分类不良元件排出箱 ( 选 项 ) 时，请拆除分类不良元件排出箱。 a. 请拔掉传感器的连接器，取下分类不良元 件排出箱。 b. 请在模组侧上留下的传感器的连接器上， 连接附属的跳线连接器。 12.请变更元件相机的 安装位置。 a. 请取下不良元件排出箱。 b. 请变更元件相机的安装位置到模组内右侧 。( 参照 「7.1 元件相机…
8. 对应各种功能时的准备操作 MEC-NXT3-004S0
540 NXT III 机械手册
6. 安装了 PCU 导轨时，请拆除 PCU 导轨。( 详细内容参照 「8.1.4 关于在临时拆除 PCU 导
轨的时候」。)

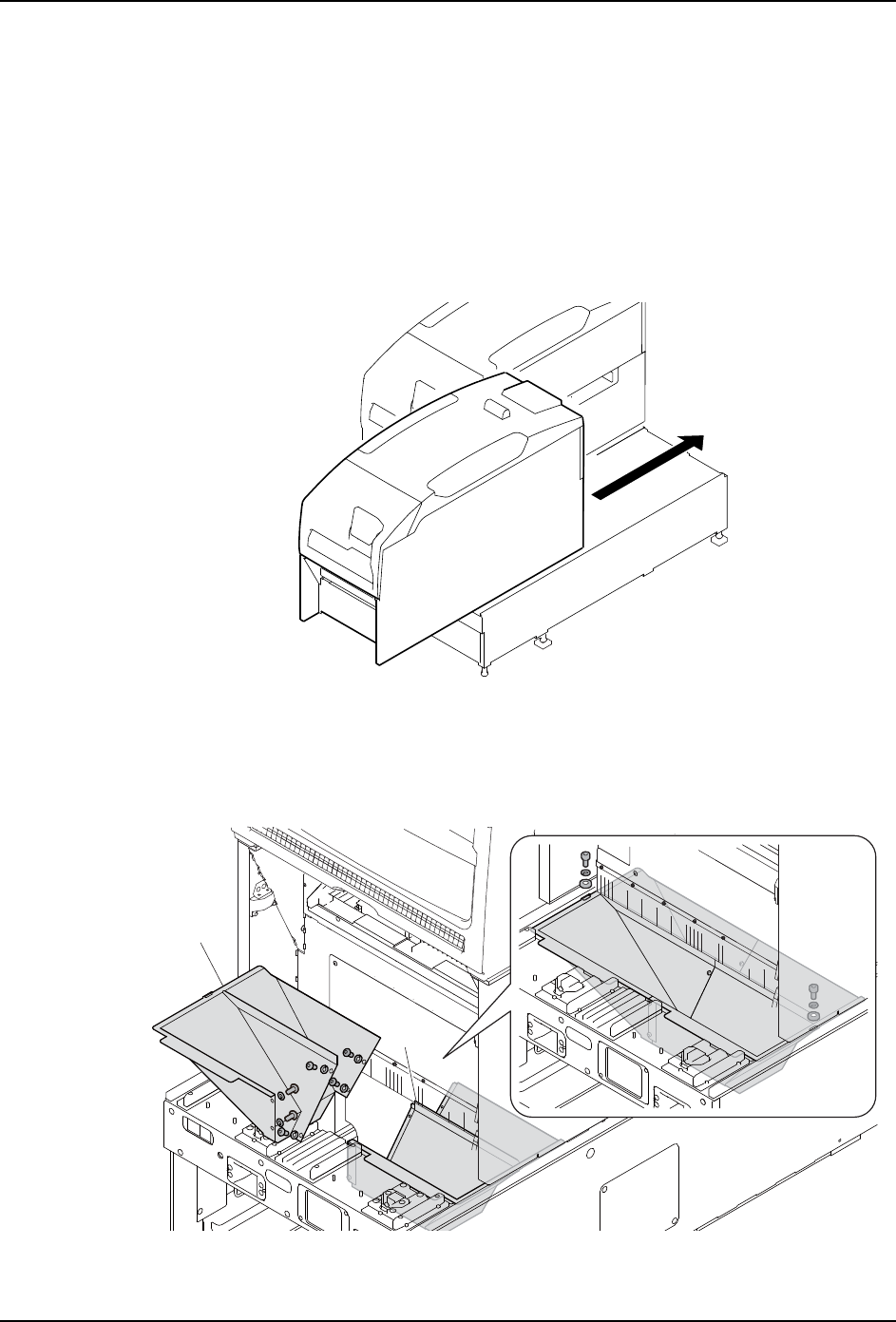

7. 请拉出模组。
a. 请拉出模组。( 参照 「4.1 模组的拉出 / 插入」
b. 请将主开关 OFF。
c. 请在线性马达的轴变为常温之后，设置保护盖罩。
8. 请取下料站盖板的拆除。
备注 )料站盖板和模组一起调整。安装料站盖板的时候，请安装到同样串行号的模组。
9. 请拆除输送槽的固定螺丝 (4 个 )。其次取下空气耦合器、输送槽。
10.请安装料盘单元 -LT 用废料带输送槽。
01MEC-1585
01MEC-1586
Ｌ
01MEC-1586
Ｌ
8. 对应各种功能时的准备操作 MEC-NXT3-004S0
542 NXT III 机械手册
13.请接通电源，插入模组。
a. 请取下线性马达保护盖罩。
b. 请安装贴装工作头。用手动移动 XY 机械手、确认工作头与各部分没有碰撞。
注意 )・请手动使 X/Y 轴移动时，请用手动拿住框架部，请不要拿住贴装工作头主体和手柄等
对工作头形成压力。
・请不要按住 X 轴齿轮盖板。盖板有可能变形。
c. 请将主开关 ON。
d. 请把模组慢慢地返还到基座上。( 参照 「4.1 模组的拉出 / 插入」

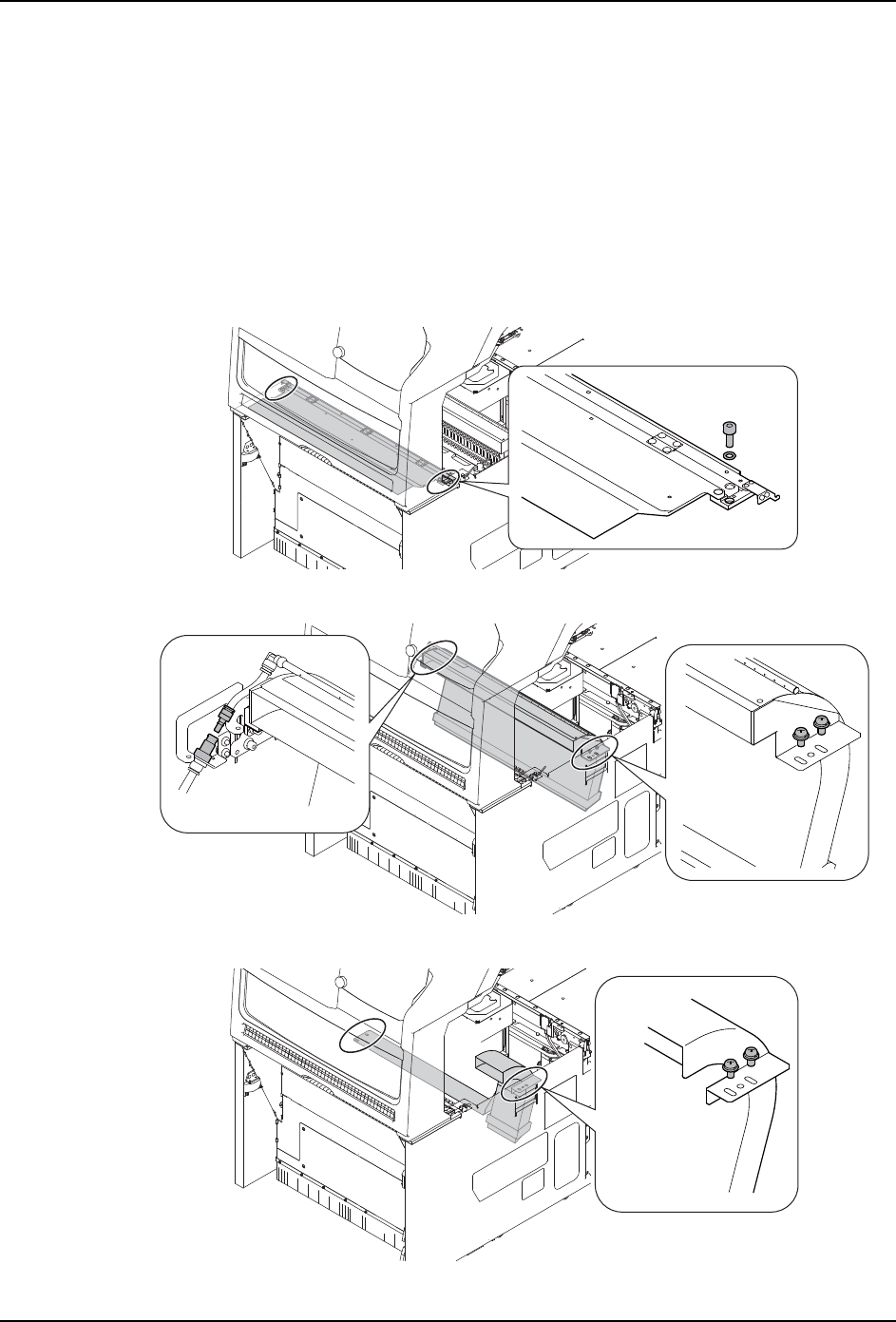

14.请安装用于料盘单元 -LT 的废料带导槽。
a. 请将废料带导槽 A 插入模组后用螺栓固定在基座上。
b. 请先用螺丝将废料带导槽 B 的一处固定在废料带导槽 A 上，另一处固定在基座上。
15.请安装用于料盘单元 -LT 的废料带箱托架。
NXTMTU004
01MEC-1589
B
A
