13.请接通电源，插入模组。
a. 请取下线性马达保护盖罩。
b. 请安装贴装工作头。用手动移动 XY 机械手、确认工作头与各部分没有碰撞。
注意 )・请手动使 X/Y 轴移动时，请用手动拿住框架部，请不要拿住贴装工作头主体和手柄等
对工作头形成压力。
・请不要按住 X 轴齿轮盖板。盖板有可能变形。
c. 请将主开关 ON。
d. 请把模组慢慢地返还到基座上。( 参照 「4.1 模组的拉出 / 插入」
14.请安装用于料盘单元 -LT 的废料带导槽。
a. 请将废料带导槽 A 插入模组后用螺栓固定在基座上。
b. 请先用螺丝将废料带导槽 B 的一处固定在废料带导槽 A 上，另一处固定在基座上。
15.请安装用于料盘单元 -LT 的废料带箱托架。
NXTMTU004
01MEC-1589
B
A
MEC-NXT3-004S0 8. 对应各种功能时的准备操作
NXT III 机械手册 543
a. 请拧松料盘单元 -LT 的废料带箱托架的蝶形螺丝，然后将托架放入基座内。
b. 使托架底面的板面贴住基座上的板面，然后用蝶形螺丝固定。
备注 )基座内装有传感器。如果托架安装不正确，废料带处理单元将可能无法工作。

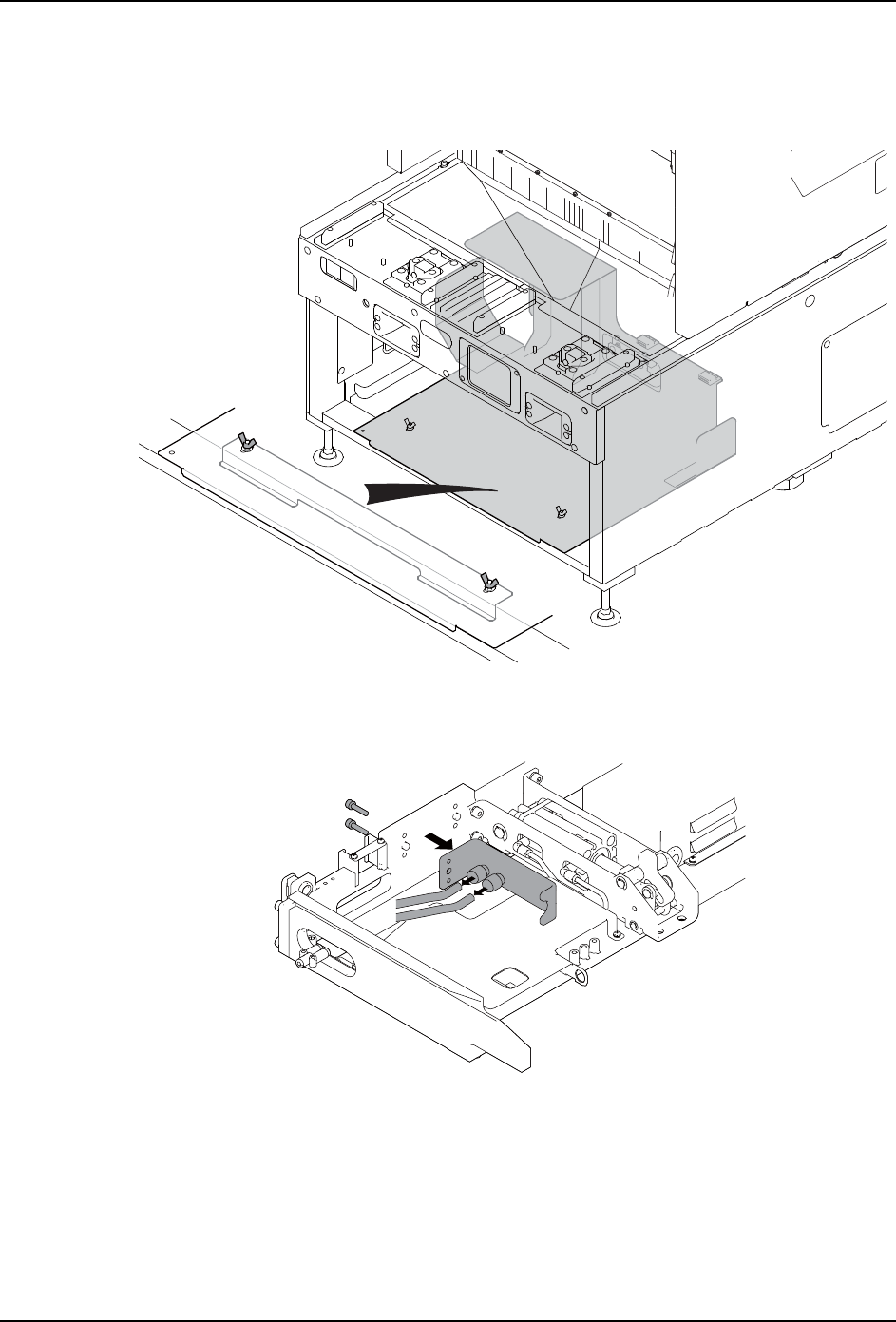

16.请安装料盘单元用气管接头。
a. 取出防止料盘单元误安装的 BKT 和连接 BKT 的气管。
b. 如下图所示，安装料盘单元用气管接头并使其吻合定位销。
01MEC-1590
01MEC-1706
3.92 Nm
