MEC-NXT3-004S0 8. 对应各种功能时的准备操作
NXT III 机械手册 545
8.3 使用料盘单元 -LTC （废料带箱内置型）时的准备
在安装料盘单元 -LTC 时，需要进行从模组的上拆除、安装料带元件的的相关单元、变更元
件相机的位置。此外，还有必要拆除 PCU 导轨。
8.3.1 准备物品
工具
六角扳手套件、正十字螺丝刀

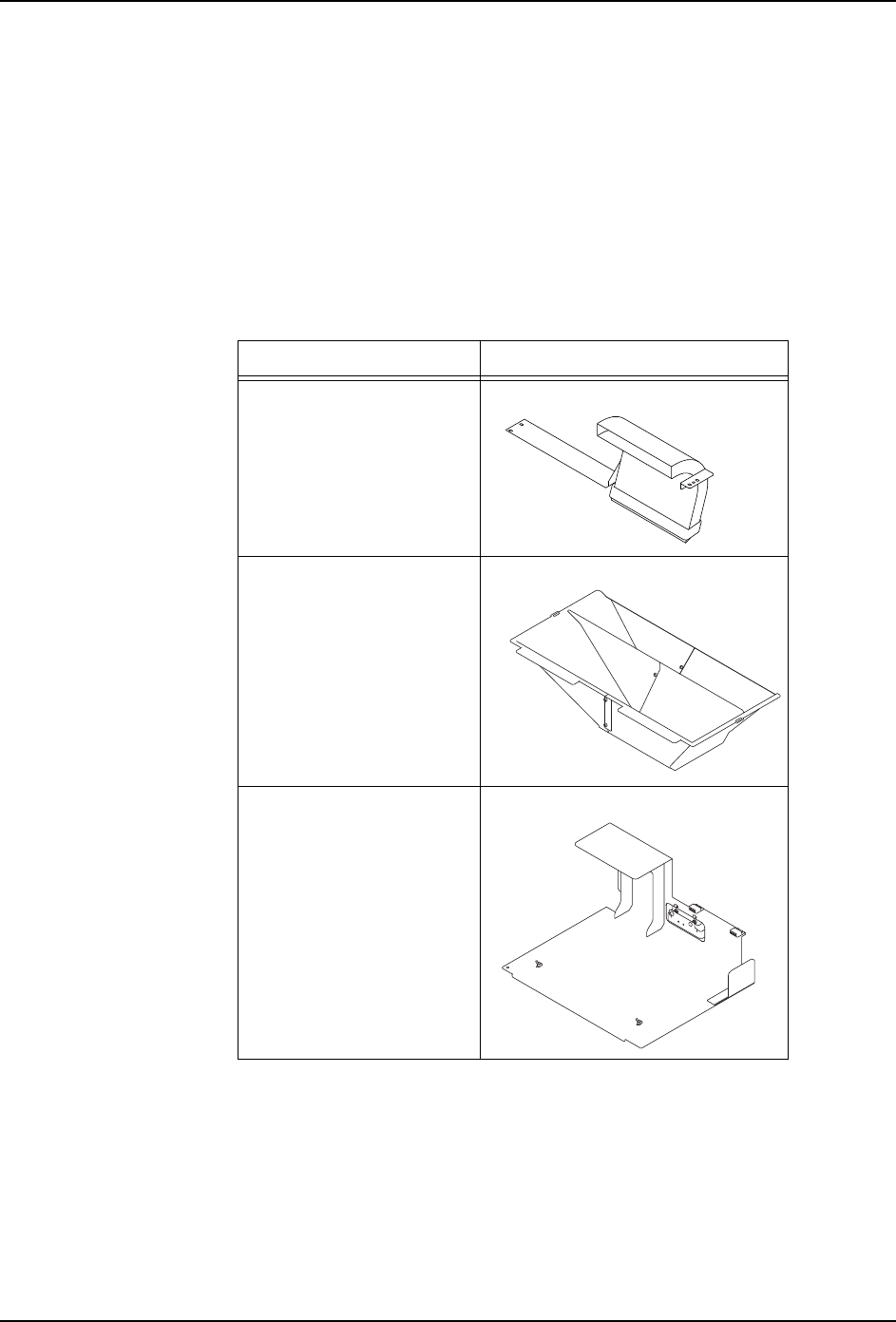

单元
名称 形状
料盘单元 -LTC 用 废料带
输送槽
料盘单元 -LTC 用 废料带
滑槽
料盘单元 -LTC 用 废料带
箱承座
01MEC-1154
01MEC-1593
01MEC-1581
8. 对应各种功能时的准备操作 MEC-NXT3-004S0
546 NXT III 机械手册
8.3.2 操作一览表
在下表中显示安装的操作步骤一览。
料盘单元 -LTC 安装时的准备步骤
*1: 如果不使用分类不良元件排出箱 （选项）的时候，不需要此操作。
顺序 步骤
1 废料带箱的拆卸
2 料站托架的拆卸
3 废料带箱下的盖板的拆卸
4 模组前面下部盖板的拆卸
5 标准废料带滑槽的拆卸
6 PCU 导轨的拆卸
7 模组的拉出和电源的切断
8 料站盖板的拆除
9 标准废料带输送槽的拆卸
10 料盘单元 -LTC 用废料带输送槽的安装
11 分类不良元件排出箱 （选项）的拆除 *1
12 变更元件相机的安装位置
13 电源的接通和模组的插入
14 料盘单元 -LTC 用废料带滑槽的安装
15 料盘单元 -LTC 用废料带箱承座的安装

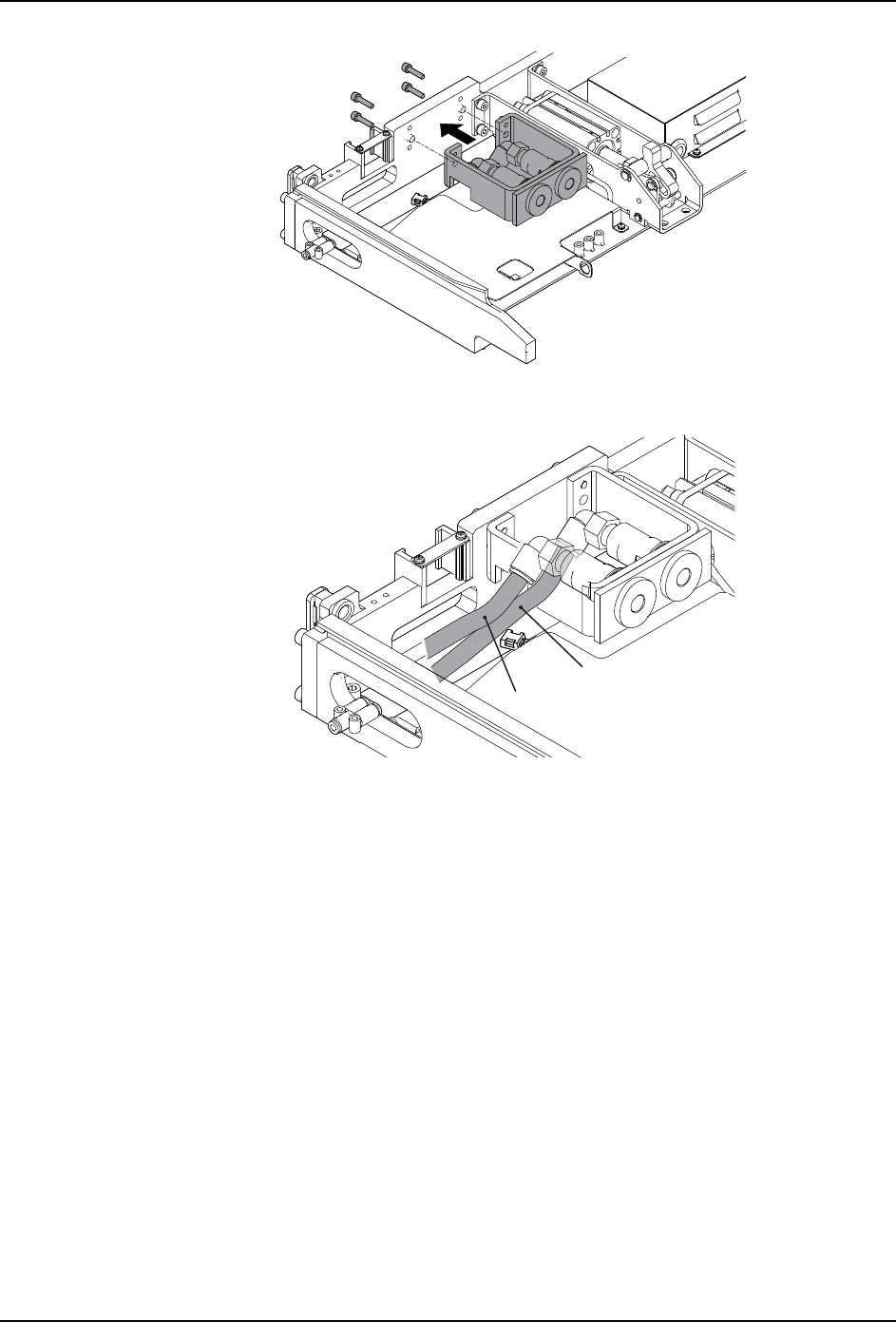

16 料盘单元用气管接头的安装
