MEC-NXT3-004S0 8. 对应各种功能时的准备操作 NXT III 机械手册 559 9. 请将主开关 ON。 10.请慢慢地将模组返回到基座上。参考「4.1 模组的拉出 / 插入」。 11.没有料盘托架时，请将其安装上。参考「4 .4 料站托架的拆除 / 安装」。

8. 对应各种功能时的准备操作 MEC-NXT3-004S0

558 NXT III 机械手册

8.4.3 安装料盘单元 -M 的准备作业

1. 请拉出模组。参考「4.1 模组的拉出 / 插入」。

2. 将主电源开关 OFF。

3. 请在线性马达的轴变为常温之后，设置保护盖罩。

4. 请确认元件相机已经安装在模组中央。如果安装在模组右侧的时候，请变更元件相机的

位置。（参考「7.1 元件相机的更换」。)

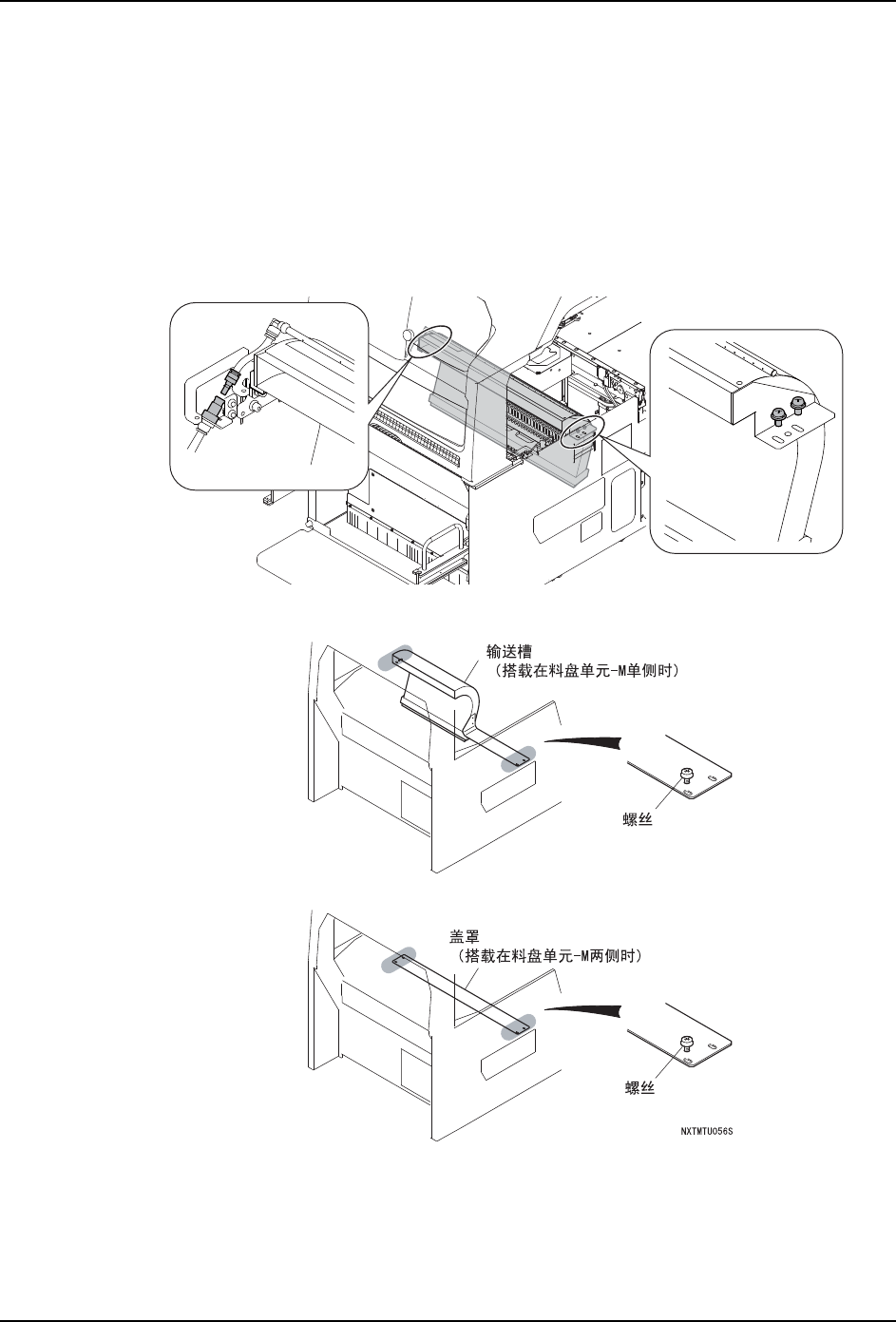

5. 请拆除输送槽的固定螺丝 (4 个 )。其次取下空气耦合器、输送槽。

6. 对应使用条件，使用拆除的螺丝安装料盘单元 -M 用废料带输送槽或者盖板。

7. 请取下线性马达保护盖板。

8. 请安装贴装工作头。请手动移动 XY 机械手确认工作头和其他部分没有接触。

注意 )将 XY 机械手用手进行移动时，请抓住框架部分。抓住贴装工作头主体或者手柄时，请

不要对工作头施加压力。请不要压住 X 轴的齿轮盖罩。因为齿轮盖罩有可能变形。

01MEC-1572a

Ｌ

1.65 Nm

MEC-NXT3-004S0 8. 对应各种功能时的准备操作

NXT III 机械手册 559

9. 请将主开关 ON。

10.请慢慢地将模组返回到基座上。参考「4.1 模组的拉出 / 插入」。

11.没有料盘托架时，请将其安装上。参考「4.4 料站托架的拆除 / 安装」。

8. 对应各种功能时的准备操作 MEC-NXT3-004S0

560 NXT III 机械手册

8.4.4 分类不良元件排出箱的更换

如果在附有分类不良元件排出箱的模组使用料盘单元 -M 的时候，请把盒子部分换成料盘单

元 -M 专用的空盖板。

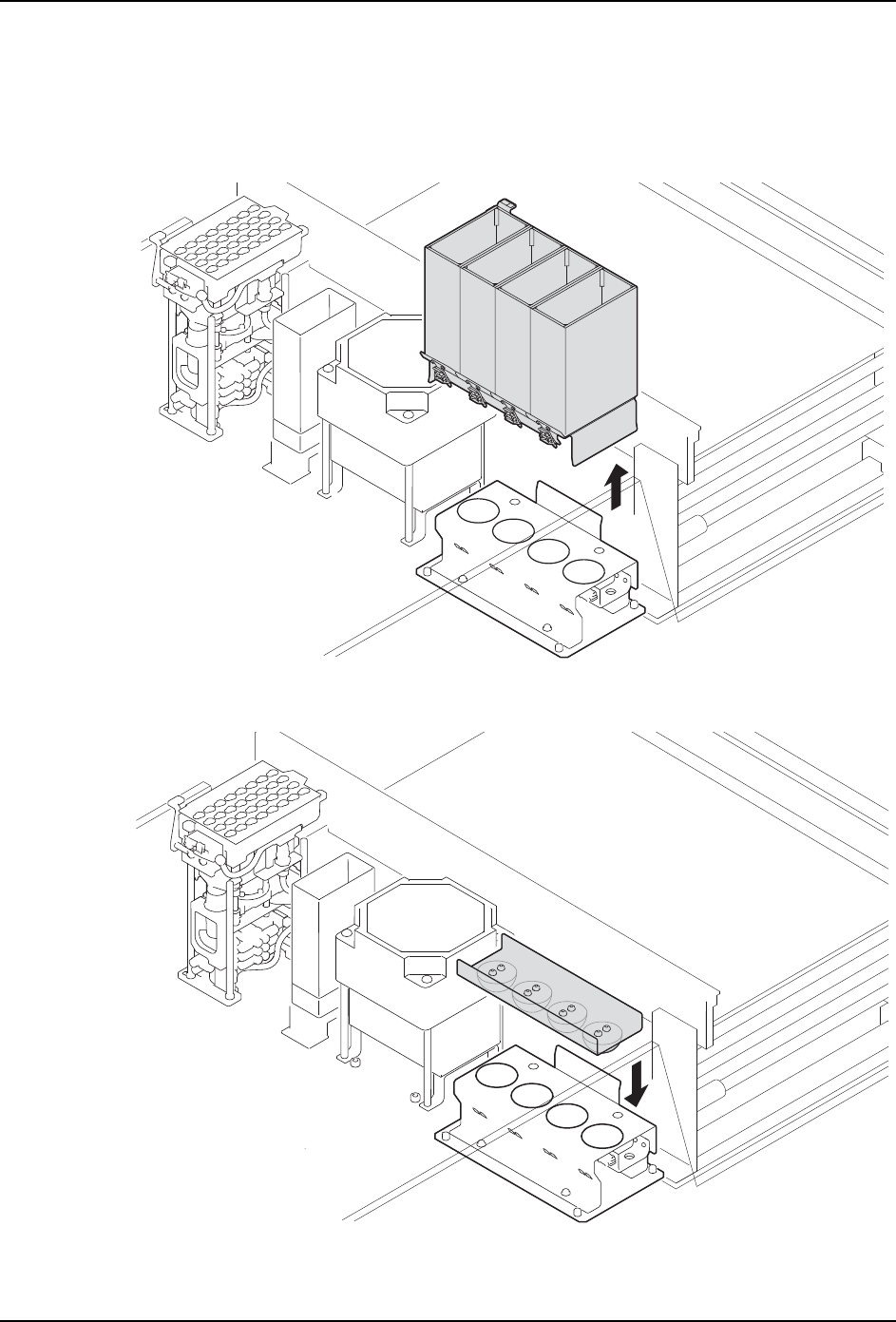

1. 请取下分类不良元件排出箱的盒子部分。

2. 请料盘单元 -M 专用空盖板反面的半球的部分插入到台座的孔中。

01MEC-1184

01MEC-1185
