MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 35
2.2.5 贴装工作头
贴装工作头起着从供料器吸取元件后贴装到电路板上的作用。本公司准备了与安装的元件
种类相匹配的多种贴装工作头，可以方便地在各自模组之间进行更换和搭载。在贴装工作头
上，作为选项，有支撑销吸取爪的工作头和带元件侧面识别功能的工作头。
备注 )有关 OF 工作头请参照「OF 工作头使用说明书」、G04(F) 工作头请参照「G04(F)/G04Q
工作头使用说明书」。

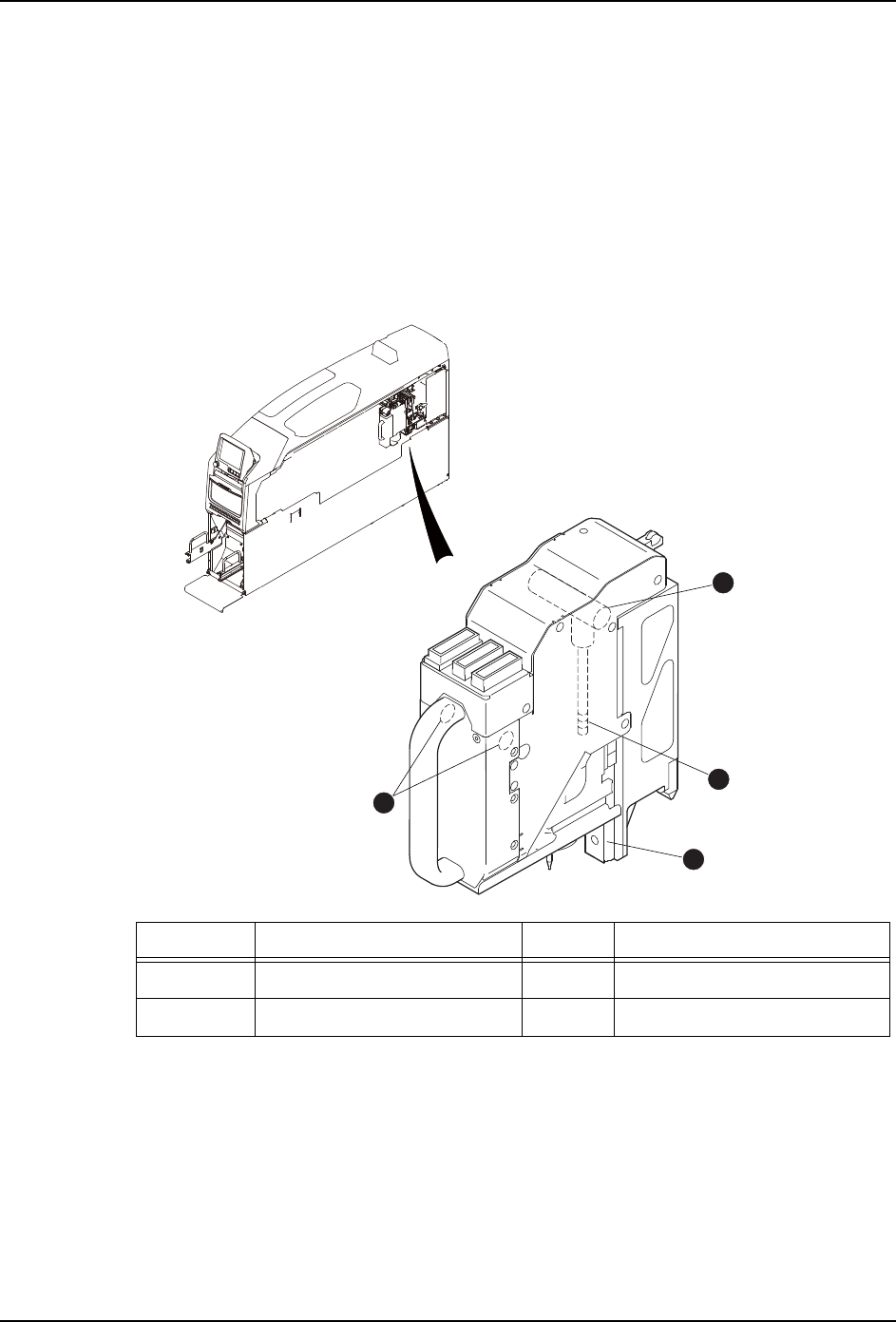

H01 工作头
H01 工作头上只能安装 1 个吸嘴，主要可以贴装从 1608 元件到□ 74mm 尺寸、高 25.4mm 为
止的元件。在使用这个工作头时，需要同时搭载相应的吸嘴置放台。
NO. 名称 NO. 名称
1 真空过滤器 3 Z 轴滚珠丝杆
2 电池 4 Z 轴导轨
01MEC-1350
2
3
4
1
2. 机器构成和功能说明 MEC-NXT3-004S0
36 NXT III 机械手册
H02/H02F 工作头
H02/H02F 工作头上只能安装 2 个吸嘴，主要可以贴装从 1608 元件到□ 74mm 尺寸、高 25.4mm
为止的元件。在使用这个工作头时，需要同时搭载相应的吸嘴置放台。在 H02F 工作头的底
面上有定位点。
NO. 名称 NO. 名称
1 真空过滤器 4 Z2 轴滚珠丝杆
2 电池 5 Q1 轴齿轮
3 Z1 轴滚珠丝杆 6 Q2 轴齿轮
01MEC-1351
2
3
4
1
5
6
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 37
H04S/H04SF/H04 工作头
H04S/H04SF/H04 工作头上最大能安装 4 个吸嘴，主要可以贴装从 1608 元件到□ 38mm 尺寸、
高度在 H04S/H04SF 工作头时为 6.5mm、在 H04 工作头时为 9.5mm 的元件。在使用这个工作
头时，需要同时搭载对应的吸嘴置放台。在 H04SF 工作头的底面上有定位点。
NO. 名称 NO. 名称
1 电池 4 机械阀驱动用马达
2 Z 轴滚珠丝杆 5 机械阀
3 Z 轴导轴 6 真空过滤器
01MEC-1352
2
3
4
1
5
6
