2. 机器构成和功能说明 MEC-NXT3-004S0
38 NXT III 机械手册

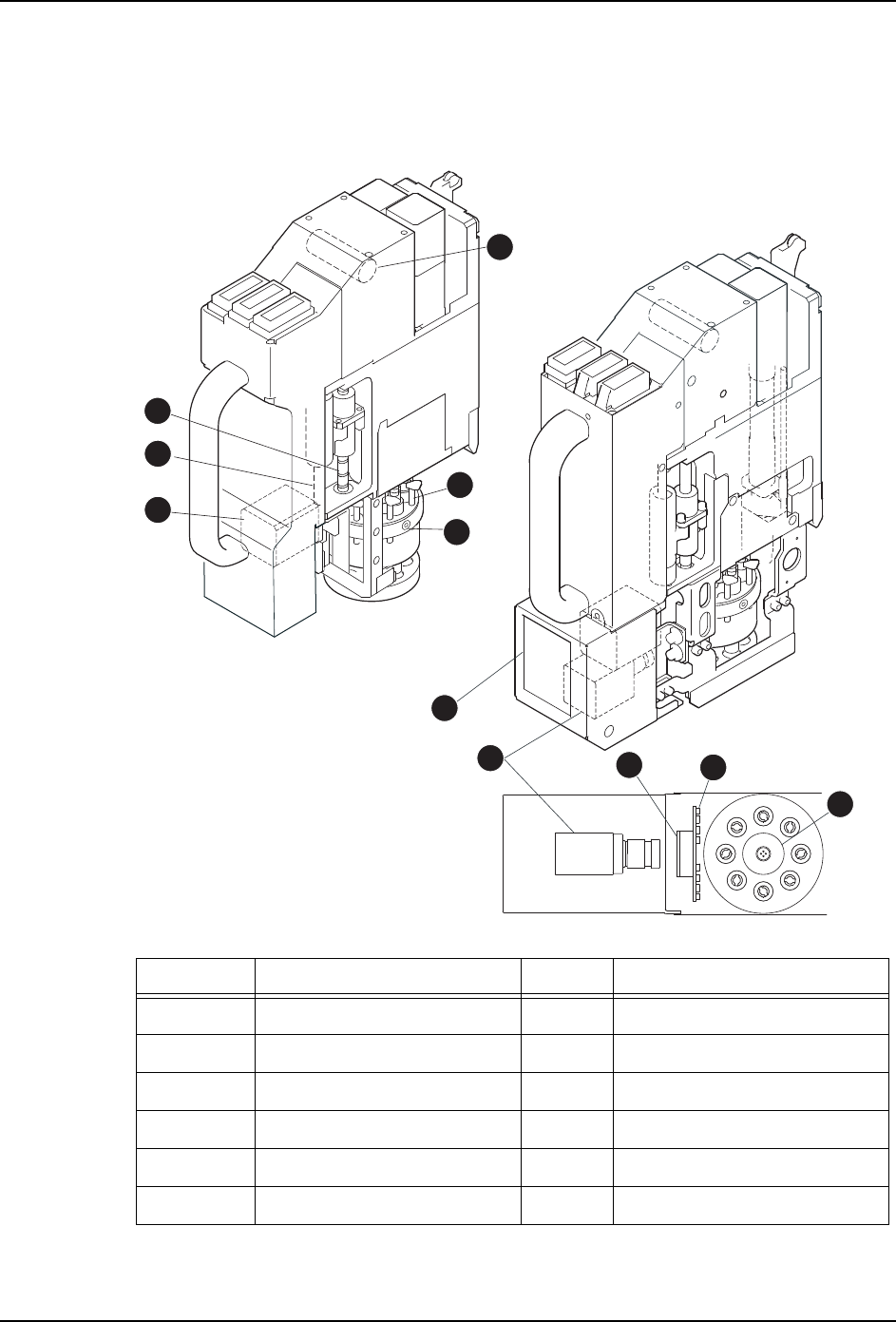

H08/H08Q 工作头
H08/H08Q 工作头上最多可安装 8 个吸嘴。主要可以贴装从 0402 元件到□ 12mm 尺寸、高 6.5mm
为止的元件。另外，相应的吸嘴置放台类型与 H12HS 工作头通用。带元件侧面识别功能的
H08 工作头称为 H08Q 工作头。
NO. 名称 NO. 名称
1 电池 7 液晶显示屏
2 Z 轴滚珠丝杆 8 元件侧面识别用相机
3 Z 轴导轴 9 棱镜
4 机械阀驱动用马达 10 LED
5 机械阀 11 粘纸
6 真空过滤器 12
01MEC-1353
7
8
9
10
11
㸺H08Q㸼
㸺H08㸼
2
3
4
1
5
6
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 39

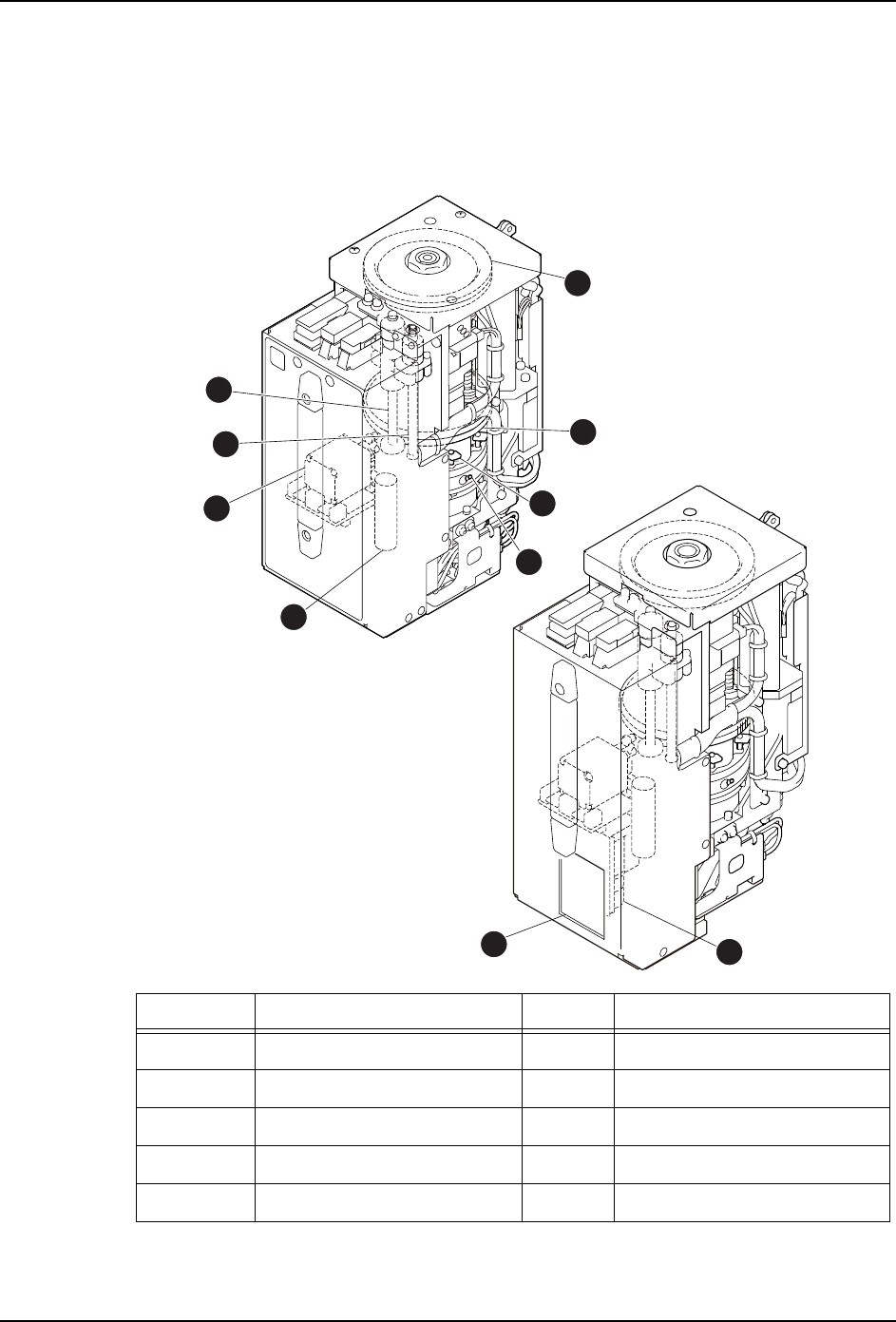

H08M/H08MQ 工作头
H08M/H08MQ 工作头上最多可安装 8 个吸嘴。主要可以贴装从 0603 元件到□ 45mm 尺寸、高
13mm 为止的元件。H08M/H08MQ 工作头只能使用在安装有 P05 元件相机的 M6-3 模组上。在使
用这个工作头时，需要同时搭载相应的吸嘴置放台。带元件侧面识别功能的 H08M 工作头称
为 H08MQ 工作头。
NO. 名称 NO. 名称
1 Z 轴导轴 6 R 轴齿轮
2 Z 轴滚珠丝杆 7 机械阀
3 机械阀驱动用马达 8 真空过滤器
4 电池 9 液晶显示屏
5 Q 轴齿轮 10 元件侧面识别用相机
㸺H08M㸼
01MEC-1354
㸺H08MQ㸼
2
3
4
1
5
6
7
8
9
10
2. 机器构成和功能说明 MEC-NXT3-004S0
40 NXT III 机械手册

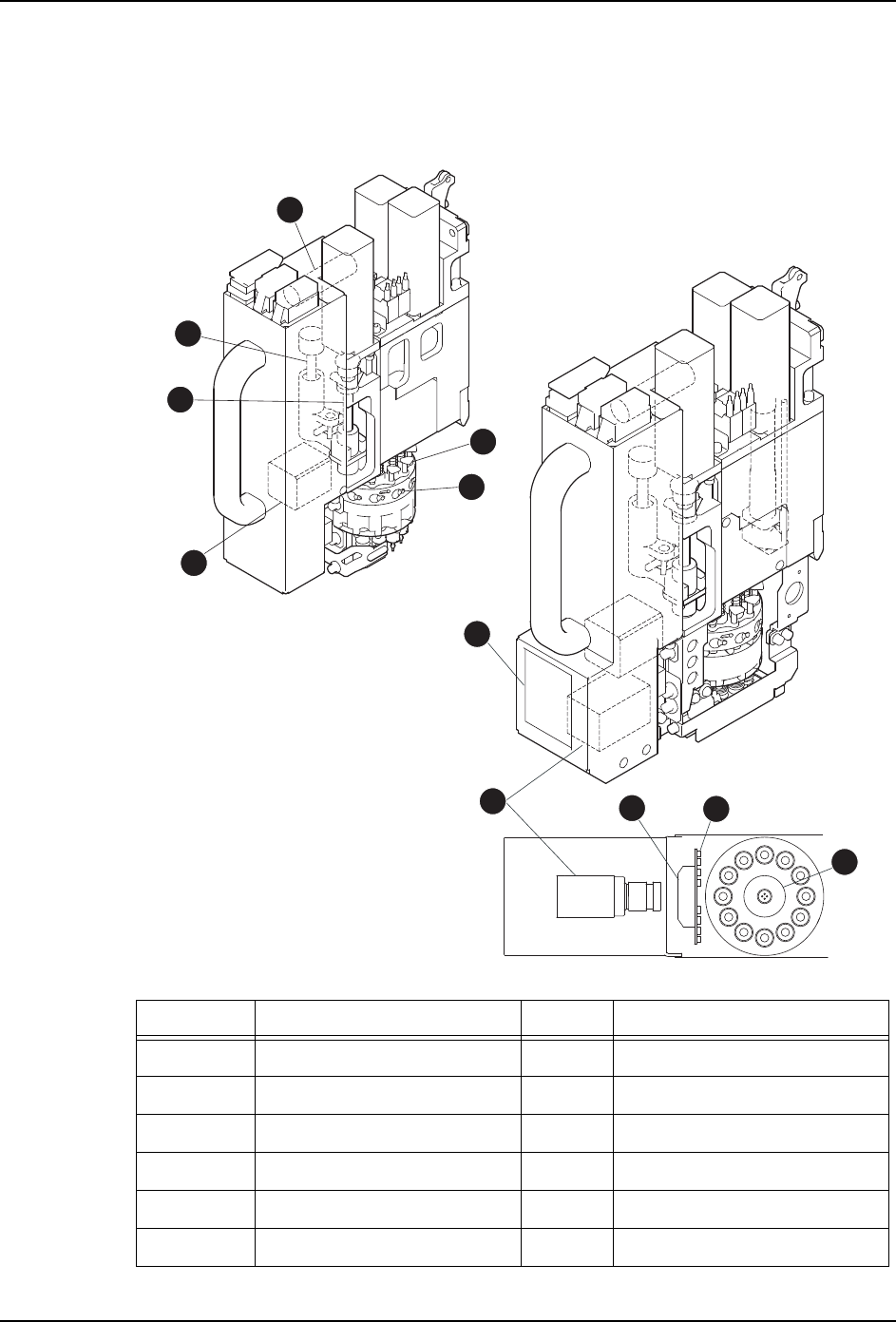

H12HS/H12HSQ 工作头
H12HS/H12HSQ 工作头上最多可安装 12 个吸嘴。主要可以贴装从 0402 元件到□ 7.5mm 尺寸、
高 3mm 为止的元件。在使用这个工作头时，需要同时搭载对应的吸嘴置放台。带元件侧面识
别功能的 H12HS 工作头称为 H12HSQ 工作头。
NO. 名称 NO. 名称
1 电池 7 液晶显示屏
2 Z 轴滚珠丝杆 8 元件侧面识别用相机
3 Z 轴导轴 9 棱镜
4 机械阀驱动用马达 10 LED
5 机械阀 11 粘纸
6 真空过滤器
㸺H12HS㸼
01MEC-1355
2
3
4
1
5
6
㸺H12HSQ㸼
7
8
9
10
11
